เครื่องวิเคราะห์หม้อแปลงกระแสไฟ Multitap CT PT ขนาด 9 กก. มาตรฐานการทดสอบ IEC

เครื่องวิเคราะห์หม้อแปลงกระแสไฟที่มีความแม่นยำสูง

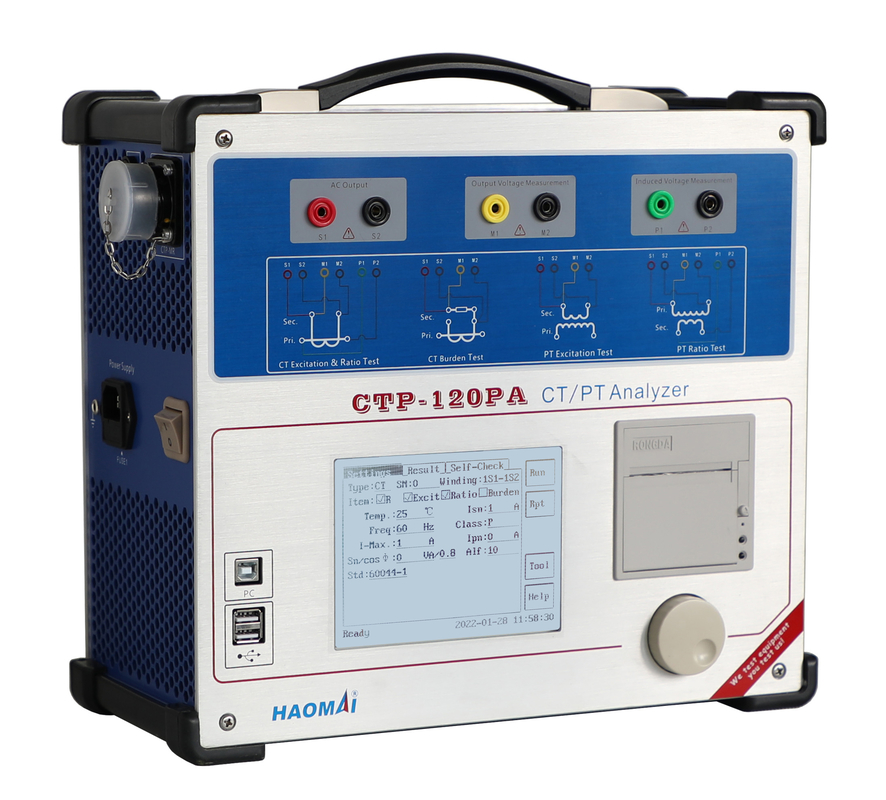

รุ่น: CTP-120PA

เครื่องวิเคราะห์หม้อแปลงกระแสไฟแบบพกพาและความแม่นยำสูง CTP-120PA ช่วยให้ทำการทดสอบทั้งหมดที่คาดการณ์ไว้ตามมาตรฐานสากลเกี่ยวกับ CT และ VT อุปนัย

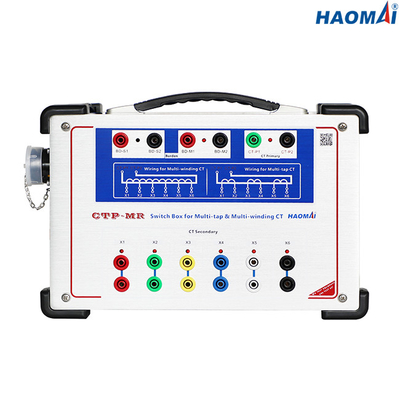

สำหรับการทดสอบ CT อุปกรณ์สามารถเชื่อมต่อโดยตรงสูงสุด 6 ก๊อกผ่าน Multi-tap Switch Boxด้วยวิธีนี้ การเชื่อมต่อกับอุปกรณ์ที่ทดสอบจะดำเนินการเพียงครั้งเดียวโดยไม่จำเป็นต้องดำเนินการด้วยตนเองเพิ่มเติม

CTP-120PA สามารถใช้เป็นยูนิตเดี่ยวหรือควบคุมด้วยคอมพิวเตอร์ได้สามารถเชื่อมต่อกับ PC ผ่านพอร์ต USBในโหมดควบคุมด้วยคอมพิวเตอร์ คุณสามารถอ่านบันทึกการทดสอบจากหน่วยความจำของ CTP-120PA หรือเรียกใช้การทดสอบ CT จากพีซีได้CTP-120PA มาพร้อมกับซอฟต์แวร์ CTP PCซอฟต์แวร์ CTP PC สามารถใช้ทดสอบหม้อแปลงกระแสหรือหม้อแปลงแรงดันไฟฟ้าได้โดยตรงจากพีซี สร้างผลการทดสอบโดยอัตโนมัติ อ่านบันทึกการทดสอบจากหน่วยความจำของ CTP-120PA และบันทึกบันทึกการทดสอบในรูปแบบ Word

เครื่องมือนี้จัดอยู่ในกล่องที่สามารถเคลื่อนย้ายได้ ซึ่งมีฝาปิดและที่จับเพื่อความสะดวกในการเคลื่อนย้าย

คุณสมบัติหลัก

●สามารถทดสอบ Protection CTs, Measuring CTs, TP class CTs และ PTs อุปนัย

●ทดสอบลักษณะการกระตุ้นและเส้นโค้งข้อผิดพลาดตามหลักการวัดความถี่ต่ำ

●อัตราส่วนการวัด ขั้ว ความคลาดเคลื่อนของอัตราส่วน และข้อผิดพลาดในการเคลื่อนที่ของเฟสตามวิธีแรงดันไฟฟ้า

●สามารถทดสอบ CT แบบหลายอัตราส่วนโดยอัตโนมัติโดยไม่ต้องเดินสายใหม่

●นำเมาส์โรตารีมัลติฟังก์ชั่นที่ได้รับการจดสิทธิบัตรมาแทนที่ปุ่มกด

●ใช้หน้าจอ LCD ขนาด 5.7 นิ้วเพื่อแสดงผล

●ใช้ DSP, ARM และระบบปฏิบัติการ LINUX แบบฝังตัว

●มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี

●ความแม่นยำในการวัดที่สูงขึ้น: 0.05%

●พิมพ์ผลการทดสอบโดยตรงด้วยเครื่องพิมพ์เทอร์มอลในตัว

●ขนาดเล็กและน้ำหนักเบา (9 กก. / 19.84 ปอนด์) พกพาสะดวก

ข้อมูลทางเทคนิค

●มาตรฐานการทดสอบ: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●การวัดแรงดันเข่าสูงสุด: 40kV

●ช่วงเอาท์พุท:

แรงดันไฟฟ้า: 0 ~ 180V (RMS)

ปัจจุบัน: 0 ~ 12A (RMS), 36A (ค่าสูงสุด)

●ความแม่นยำในการวัดแรงดันไฟฟ้า: ±0.05%

●การวัดอัตราส่วน CT:

ช่วง: 1 ~ 30000

ความแม่นยำ: ±0.05%

●การวัดอัตราส่วน PT:

ช่วง: 1~10000

ความแม่นยำ: ±0.05%

●การวัดเฟส:

ความแม่นยำ: ±2 นาที

ความละเอียด: 0.01นาที

●การวัดค่าความต้านทานของขดลวดทุติยภูมิ:

ช่วง: 0 ~ 300Ω

ความแม่นยำ: 0.1%±1mΩ

●การวัดภาระ:

ช่วง: 0 ~ 300VA

ความแม่นยำ: 0.1%±0.1VA

●ความจุหน่วยความจำ: >3000 กลุ่มผลการทดสอบ

●พาวเวอร์ซัพพลาย

●สภาพแวดล้อม

●เบ็ดเตล็ด

เครื่องวิเคราะห์หม้อแปลงกระแสไฟแบบพกพาและความแม่นยำสูง CTP-120PA เป็นเครื่องมือที่ทรงพลังสำหรับการทดสอบ CT และ VT อุปนัยทั้งหมด
