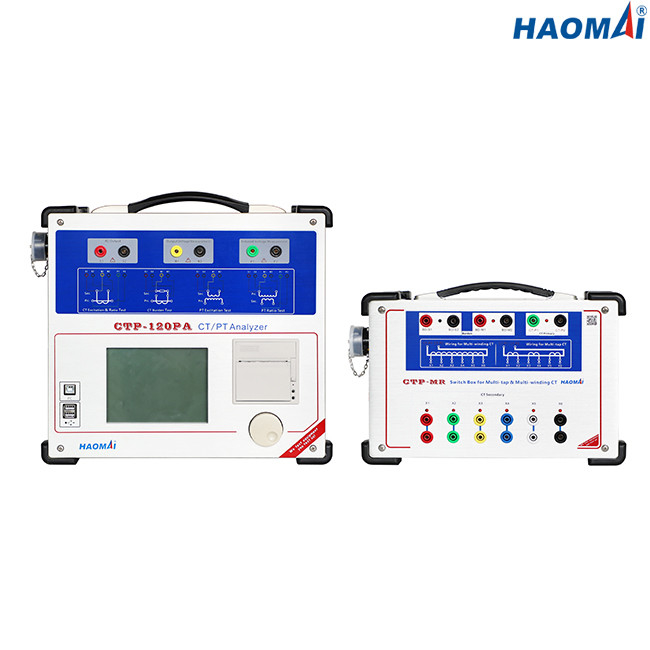

HAOMAI Multiratio Instrument ชุดทดสอบหม้อแปลงไฟฟ้า 0-180V RMS

เครื่องวิเคราะห์ CT แบบหลายอัตราส่วน

รุ่น: CTP-120PA

Multi-Ratio CT Analyzer CTP-120PA เป็นระบบทดสอบแบบครบวงจรสำหรับการป้องกันและวัดค่า CT ตามมาตรฐาน IEEE และ IEC

ช่วยให้สามารถทดสอบหม้อแปลงกระแสไฟแบบเดี่ยวและแบบหลายอัตราส่วนได้ในสถานที่จริงในโครงข่ายระบบไฟฟ้าผู้ผลิต CTs, หม้อแปลงไฟฟ้า หรือ GIS ใช้เครื่องวิเคราะห์ CT ในโรงงานผลิตและห้องปฏิบัติการทดสอบหรือพัฒนา

Multi-Ratio CT Analyzer CTP-120PA ยังสามารถทดสอบ PT (หม้อแปลงที่มีศักยภาพ, หม้อแปลงแรงดันไฟฟ้า)

คุณสมบัติหลัก

●สามารถทดสอบ Protection CTs, Measuring CTs, TP class CTs และ PTs อุปนัย

●ทดสอบลักษณะการกระตุ้นและเส้นโค้งข้อผิดพลาดตามหลักการวัดความถี่ต่ำ

●อัตราส่วนการวัด ขั้ว ความคลาดเคลื่อนของอัตราส่วน และข้อผิดพลาดในการเคลื่อนที่ของเฟสตามวิธีแรงดันไฟฟ้า

●สามารถทดสอบ CT แบบหลายอัตราส่วนโดยอัตโนมัติโดยไม่ต้องเดินสายใหม่

●นำเมาส์โรตารีมัลติฟังก์ชั่นที่ได้รับการจดสิทธิบัตรมาแทนที่ปุ่มกด

●ใช้หน้าจอ LCD ขนาด 5.7 นิ้วเพื่อแสดงผล

●ใช้ DSP, ARM และระบบปฏิบัติการ LINUX แบบฝังตัว

●มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี

●ความแม่นยำในการวัดที่สูงขึ้น: 0.05%

●พิมพ์ผลการทดสอบโดยตรงด้วยเครื่องพิมพ์เทอร์มอลในตัว

●ขนาดเล็กและน้ำหนักเบา (9 กก. / 19.84 ปอนด์) พกพาสะดวก

ข้อมูลทางเทคนิค

●มาตรฐานการทดสอบ: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●การวัดแรงดันเข่าสูงสุด: 40kV

●ช่วงเอาท์พุท:

แรงดันไฟฟ้า: 0 ~ 180V (RMS)

ปัจจุบัน: 0 ~ 12A (RMS), 36A (ค่าสูงสุด)

●ความแม่นยำในการวัดแรงดันไฟฟ้า: ±0.05%

●การวัดอัตราส่วน CT:

ช่วง: 1 ~ 30000

ความแม่นยำ: ±0.05%

●การวัดอัตราส่วน PT:

ช่วง: 1~10000

ความแม่นยำ: ±0.05%

●การวัดเฟส:

ความแม่นยำ: ±2 นาที

ความละเอียด: 0.01นาที

●การวัดค่าความต้านทานของขดลวดทุติยภูมิ:

ช่วง: 0 ~ 300Ω

ความแม่นยำ: 0.1%±1mΩ

●การวัดภาระ:

ช่วง: 0 ~ 300VA

ความแม่นยำ: 0.1%±0.1VA

●ความจุหน่วยความจำ: >3000 กลุ่มผลการทดสอบ

●พาวเวอร์ซัพพลาย

●สภาพแวดล้อม

●เบ็ดเตล็ด

Multi-Ratio CT Analyzer CTP-120PA เป็นเครื่องมือทดสอบที่ทรงพลังสำหรับการป้องกัน CTs, การวัด CTs และ PTs อุปนัย
