| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | รีเลย์สตาร์-S60 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่องไม้อัด |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องทดสอบรีเลย์, ชุดทดสอบรีเลย์, ระบบทดสอบรีเลย์, ชุดทดสอบการฉีดรอง | เอาท์พุทปัจจุบัน: | 6x0…30A |
|---|---|---|---|
| เอาท์พุทแรงดันไฟฟ้า: | 6x0…150V | ความถูกต้องของเอาต์พุต: | ≤0.1% สำหรับเอาต์พุต AC |
| การดำเนินการ: | โหมดท้องถิ่น + โหมดพีซี | น้ำหนัก: | 10.6 กก. (26.37 ปอนด์) |
| แสงสูง: | ชุดทดสอบรีเลย์ป้องกัน Ultraportable,ชุดทดสอบรีเลย์ป้องกัน 6 เฟส,ชุดทดสอบรีเลย์อเนกประสงค์ 26.37 Lb |
||

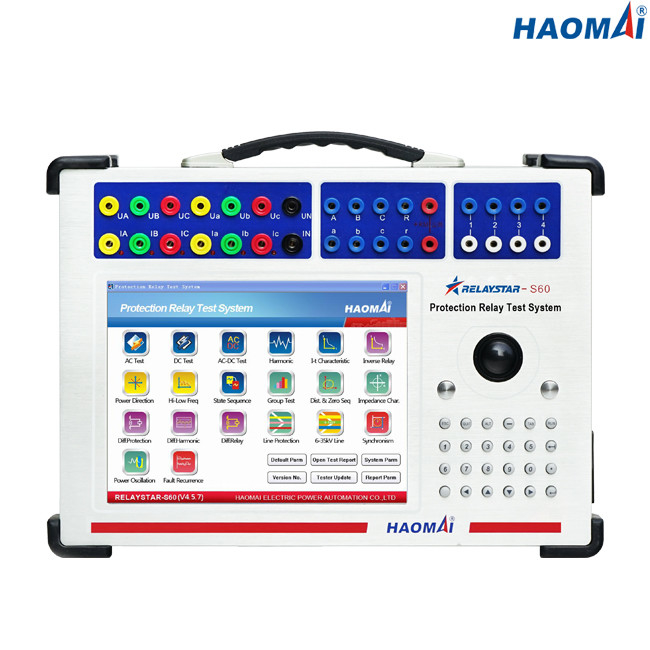

ชุดทดสอบรีเลย์ป้องกัน 6 เฟสแบบพกพา
รุ่น: RELAYSTAR-S60
RELAYSTAR-S60 เป็นชุดทดสอบรีเลย์การป้องกันแบบ ultraportable ที่ให้การทดสอบการตรวจสอบประสิทธิภาพของรีเลย์ป้องกันไฟฟ้าเครื่องกล โซลิดสเตต และไมโครโปรเซสเซอร์ในการติดตั้งการทำงาน
RELAYSTAR-S60 เป็นชุดทดสอบที่ทนทานเหมาะสำหรับการทดสอบรีเลย์ป้องกันต่างๆ ที่ทำงานในสภาพแวดล้อมในร่มและกลางแจ้งการออกแบบตามหลักสรีรศาสตร์และรูปแบบแผงควบคุมที่ใช้งานง่ายทำให้เหมาะสำหรับผู้ใช้ครั้งแรกที่มีการฝึกอบรมเพียงเล็กน้อยหรือไม่มีเลย
คุณสมบัติหลัก:
1) กระแสไฟ 6 เฟส (6×30A) + เอาต์พุตแรงดันไฟ 6 เฟส (6×150V)
2) พีซีอุตสาหกรรมแบบฝังพร้อมหน้าจอ LCD ขนาด 10.4 นิ้ว
3) จอแสดงผลที่แผงด้านหน้าสะดวก แสดงค่าแอมพลิจูดของแรงดัน/กระแสที่ใช้งานอยู่ และค่าเฟสระหว่างการทดสอบ
4) การทดสอบอนาล็อกของอุปกรณ์ป้องกัน 1A และ 5A
5) ดำเนินการจำลองสถานะและการทดสอบชั่วคราว
6) โปรแกรมดูและเล่น COMTRADE
7) น้ำหนักเบาเพียง 10.6 กก. (26.37 ปอนด์)
ข้อมูลทางเทคนิค
เครื่องกำเนิดกระแส
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x0…30A |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…60A | |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x0…180A | |
| ดีซี(LN) | 6x0…±10 A | |
| พลัง | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x200VA ที่ 30A |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x300VA ที่ 60A | |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x600VA ที่ 180A | |
| ดีซี(LN) | 6x100VA ที่ 10A | |
| ความแม่นยำ | กระแสสลับ: ±1mA(≤0.2A), ≤0.1% (0.2~30A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~10A) | ||
| ปณิธาน | 1mA | |
เครื่องกำเนิดแรงดันไฟฟ้า
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x0…150V |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…300V | |
| ดีซี(LN) | 6x0…±160V | |
| พลัง | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x60VA ที่ 150V |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x100VA ที่ 300V | |
| ดีซี(LN) | 6x60VA ที่ 160V | |
| ความแม่นยำ | กระแสสลับ: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| ปณิธาน | 1mV | |
อินพุตไบนารี่
| ตัวเลข | 8 |
| ลักษณะอินพุต | การติดต่อที่ไม่ได้ใช้งานหรือการติดต่อที่ปราศจากศักยภาพ |
| ลักษณะเกณฑ์ | “0”:0～6V;“1”:12V～250V |
| แม็กซ์วัดเวลา | 999999.999s |
| ความแม่นยำของเวลา | ±1ms |
| ความละเอียดของเวลา | 1ms |
เอาต์พุตไบนารี
| ตัวเลข | 4 |
| พิมพ์ | ไม่ได้ใช้งานติดต่อ |
| ความจุแตก | 250VAC/0.5A, 250VDC/0.2A |
เครื่องกำเนิดไฟฟ้าทั่วไป
| ความถี่ | ช่วง: 0 ~ 1200Hz |
| ความแม่นยำ:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| ความละเอียด: 0.001Hz | |
| เฟส | ช่วง: -360 ° ~ +360 ° |
| ความแม่นยำ: 0.1° | |
| ความละเอียด: 0.01° | |
| ฮาร์โมนิก | ลำดับการซ้อน: 2~24 ครั้ง |
| การบิดเบือน: ≤0.5% |
พาวเวอร์ซัพพลาย
| แรงดันไฟฟ้าขาเข้าที่กำหนด | กำหนดเอง (AC 220V/230V/120V/127V±10%, 1 เฟส) |
| ความถี่ที่กำหนด | 50/60 Hz |
| จัดอันดับปัจจุบัน | 10A ที่ 230V / 12A ที่ 115V |
| การเชื่อมต่อ | เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320) |
สภาพแวดล้อม
| อุณหภูมิในการทำงาน | 0 ... +50 °C (+32 ... +122 °F) |
| อุณหภูมิในการจัดเก็บ | -25 ... +70 °C (-13 ... +158 °F) |
| ช่วงความชื้น | ความชื้นสัมพัทธ์ 5 ... 95 % ไม่ควบแน่น |
| การสั่นสะเทือน | IEC 60068-2-6(20m/s2 ที่ 10 ... 150 Hz) |
เบ็ดเตล็ด
| น้ำหนัก | 10.6 กก. (26.37 ปอนด์) |
| ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ) | 350×250×120มม.(13.78x9.84x4.72 นิ้ว) |
| พอร์ตเชื่อมต่อ | พอร์ต USB2.0 2 พอร์ต, พอร์ต Ethernet 1 พอร์ต |
มาตรฐานความปลอดภัยความเข้ากันได้ทางแม่เหล็กไฟฟ้า
| EMC | ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) 2004/108/EC (สอดคล้องกับ CE) |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| ความปลอดภัย | ผลิตภัณฑ์นี้เป็นไปตาม Directive 2006/95/EC แรงดันไฟฟ้าต่ำ (ตามมาตรฐาน CE) |
| IEC 61010-1 |
ชุดทดสอบรีเลย์ป้องกัน 6 เฟสแบบพกพา Ultraportable RELAYSTAR-S60 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการทดสอบและว่าจ้างวิศวกรเพื่อทำการทดสอบรีเลย์ป้องกันในสถานที่ทำงาน
ชุดทดสอบรีเลย์ป้องกัน 6 เฟสแบบพกพา Ultraportable RELAYSTAR-S60 ค่อนข้างสะดวกในการพกพาสำหรับผู้ใช้ เนื่องจากมีขนาดเล็กเป็นพิเศษและน้ำหนักที่ต่ำกว่ามาก 10.6 กก.(26.37 ปอนด์)
