Name: ชุดทดสอบรีเลย์ป้องกันสามเฟสน้ำหนักเบาพร้อมหน้าจอ LCD ขนาด 8 นิ้ว
Brand: HAOMAI
SKU: รีเลย์STAR-806

บ้าน ผลิตภัณฑ์Sorry, the request URL was not found

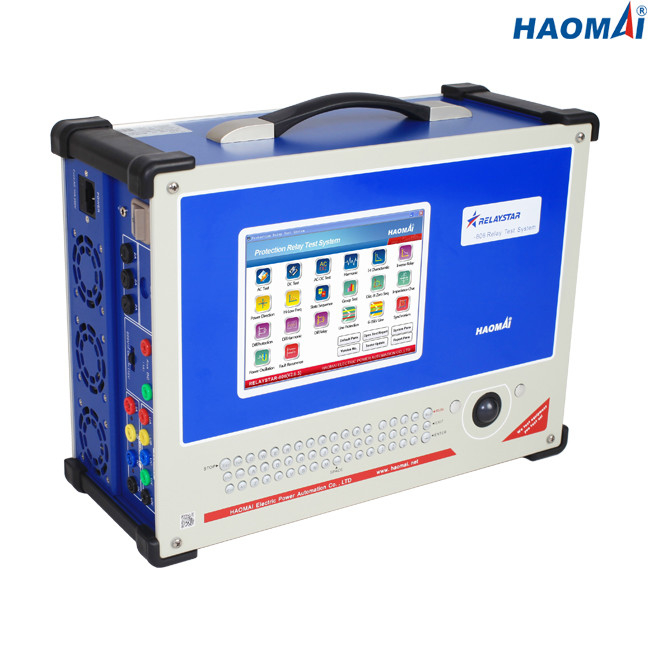

ชุดทดสอบรีเลย์ป้องกันสามเฟสน้ำหนักเบาพร้อมหน้าจอ LCD ขนาด 8 นิ้ว

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	HAOMAI
ได้รับการรับรอง:	ISO9001:2015, Type Test Report, Calibration Report
หมายเลขรุ่น:	รีเลย์STAR-806

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	negotiation
รายละเอียดการบรรจุ:	กรณีขนส่ง + กล่องไม้อัด
เวลาการส่งมอบ:	10-15 วันทำการ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	400 ชุดต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อผลิตภัณฑ์:	เครื่องทดสอบรีเลย์, ชุดทดสอบรีเลย์, ชุดทดสอบการฉีดรอง	เอาท์พุทปัจจุบัน:	3x0…40A
เอาท์พุทแรงดันไฟฟ้า:	4x0…150V	ความถูกต้องของเอาต์พุต:	≤0.1% สำหรับเอาต์พุต AC
แม็กซ์ กำลังขับ:	1x1000VA ที่ 120A	การดำเนินการ:	โหมดท้องถิ่น + โหมดพีซี
แสงสูง:	ชุดทดสอบรีเลย์ป้องกันน้ำหนักเบา , ชุดทดสอบรีเลย์ป้องกัน 8 นิ้ว , ชุดทดสอบรีเลย์ LCD สามเฟส

ชุดทดสอบรีเลย์ป้องกันสามเฟสที่ครอบคลุม

รุ่น: RELAYSTAR-806

RELAYSTAR-806 เป็นชุดทดสอบรีเลย์ป้องกันสามเฟสที่ครอบคลุมและเครื่องมือทดสอบการทำงานมี 7 ช่องสัญญาณสำหรับเอาต์พุต ((3I + 4U) และทุกช่องสัญญาณออกจะมีการควบคุมขนาด มุมเฟส และความถี่ที่เป็นอิสระและพร้อมกัน

ชุด RELAYSTAR-806 สามารถทำงานได้อย่างอิสระผ่านพีซีอุตสาหกรรมแบบฝังที่มีหน้าจอ LCD ขนาด 8 นิ้ว แป้นพิมพ์และเมาส์เต็มรูปแบบ ไม่จำเป็นต้องใช้พีซีผู้ปฏิบัติงานยังสามารถเชื่อมต่อชุดอุปกรณ์ RELAYSTAR-806 กับแล็ปท็อป ใช้ซอฟต์แวร์ RELAYSTAR ที่ทำงานบนแล็ปท็อปที่มีระบบปฏิบัติการ Windows เพื่อควบคุมชุดอุปกรณ์ RELAYSTAR-806 อย่างเต็มที่เพื่อทำการทดสอบทั้งหมดและบันทึกผลการทดสอบลงในแล็ปท็อป

คุณสมบัติหลัก

1) แอปพลิเคชั่นทดสอบการถ่ายทอดสากล

2) เอาต์พุต 7 ช่อง (3I + 4U)

2) พีซีอุตสาหกรรมแบบฝังพร้อมหน้าจอ LCD ขนาด 8 นิ้ว แป้นพิมพ์และเมาส์แบบเต็ม

3) ควบคุมและใช้งานโดยมีหรือไม่มี PC

4) เอาต์พุต AUX DC อิสระ

5) สิ้นสุดการทดสอบด้วย GPS ในตัว

6) ซอฟต์แวร์ทดสอบ RELAYSTAR ที่ใช้งานได้เต็มรูปแบบ

7) สิ่งอำนวยความสะดวกการนำเข้าและส่งออกไฟล์ RIO

8) โมเดลระบบไฟฟ้าสำหรับการทดสอบแบบไดนามิก

9) การแสดงเวกเตอร์ออนไลน์

10) เปิดการทดสอบข้อผิดพลาด (SOTF)

11) การสร้างรายงานการทดสอบอัตโนมัติ

12) อัปเกรดซอฟต์แวร์ฟรี

ข้อมูลทางเทคนิค

เครื่องกำเนิดกระแส

ช่วงการตั้งค่า	ไฟฟ้ากระแสสลับ 3 เฟส (LN)	3x0…40A
	ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN)	1x0…120A
	ดีซี(LN)	3x…±10A
พลัง	ไฟฟ้ากระแสสลับ 3 เฟส (LN)	3x300VA ที่ 40A
	ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN)	1x1000VA ที่ 120A
	ดีซี(LN)	3x120VA ที่ 10A
ความแม่นยำ	กระแสสลับ: ±1mA(≤0.2A), ≤0.1% (0.2~40A)
	DC: ±5mA(0~0.5A), ≤0.2% (0.5~10A)
ปณิธาน	1mA

เครื่องกำเนิดแรงดันไฟฟ้า

ช่วงการตั้งค่า	กระแสสลับ 4 เฟส (LN)	4x0…150V
	ไฟฟ้ากระแสสลับ 1 เฟส (LL)	1x0…300V
	ดีซี(LN)	3x…±160V
พลัง	กระแสสลับ 4 เฟส (LN)	4x70VA ที่ 150V
	ไฟฟ้ากระแสสลับ 1 เฟส (LL)	1x140VA ที่ 300V
	ดีซี(LN)	3x80VA ที่ 160V
ความแม่นยำ	กระแสสลับ: ±2mV(0.2~2V), ≤0.1% (2~150V)
	DC: ±10mV (0~5V), ≤0.2% (5~160V)
ปณิธาน	1mV

เอาต์พุต DC เสริม

ช่วงแรงดันไฟฟ้า	110V / 220V (สูงสุด 1.5A)
พลัง	สูงสุด 165VA/330VA

อินพุตไบนารี่

ตัวเลข	8
ลักษณะอินพุต	การติดต่อที่ไม่ได้ใช้งานหรือการติดต่อที่ปราศจากศักยภาพ
ลักษณะเกณฑ์	“0”:0～6V;“1”:12V～250V
แม็กซ์วัดเวลา	999999.999s
ความแม่นยำของเวลา	±1ms
ความละเอียดของเวลา	1ms

เอาต์พุตไบนารี

ตัวเลข	4
พิมพ์	ไม่ได้ใช้งานติดต่อ
ความจุแตก	250VAC/0.5A, 250VDC/0.2A

เครื่องกำเนิดไฟฟ้าทั่วไป

ความถี่	ช่วง: 0 ~ 1200Hz
	ความแม่นยำ:<1mHz(0~65Hz),<10mHz(65~450Hz),<20mHz(450~1200Hz)
	ความละเอียด: 0.001Hz
เฟส	ช่วง: -360 ° ~ +360 °
	ความแม่นยำ: 0.1°
	ความละเอียด: 0.01°
ฮาร์โมนิก	ลำดับการซ้อน: 2~24 ครั้ง
ฮาร์โมนิก	การบิดเบือน: ≤0.5%

พาวเวอร์ซัพพลาย

แรงดันไฟฟ้าขาเข้าที่กำหนด	กำหนดเอง (AC 220V/230V/120V±10%, 1 เฟส)
ความถี่ที่กำหนด	50/60 Hz
จัดอันดับปัจจุบัน	10A ที่ 230V / 12A ที่ 115V
การเชื่อมต่อ	เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320)

เบ็ดเตล็ด

น้ำหนัก	18 กก. (39.68 ปอนด์)
ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ)	405×300×164 มม.(15.94x11.81x6.46 นิ้ว)
พอร์ตเชื่อมต่อ	พอร์ต USB2.0 2 พอร์ต, พอร์ต Ethernet 1 พอร์ต

ชุดทดสอบรีเลย์ป้องกันสามเฟสที่ครอบคลุม RELAYSTAR-806 ได้รับการออกแบบมาเป็นหลักสำหรับการทดสอบรองของรีเลย์ป้องกันรีเลย์ป้องกันแทบทุกประเภทที่กำหนดโดย ANSI/IEEE สามารถทดสอบได้ตัวอย่างสิ่งที่ RELAYSTAR-806 สามารถทดสอบได้ดังตารางด้านล่าง

ANSI / หมายเลข IEEE	ชื่ออุปกรณ์หรือฟังก์ชัน
2	หน่วงเวลาจ้องมอง
3	การตรวจสอบหรือเชื่อมต่อรีเลย์
7	รีเลย์อัตราการเปลี่ยนแปลง
13	อุปกรณ์ความเร็วซิงโครนัส
15	ความเร็วหรือความถี่ อุปกรณ์จับคู่
16	อุปกรณ์สื่อสารข้อมูล
18	อุปกรณ์เร่งหรือลดความเร็ว
21	รีเลย์ระยะทาง
24	โวลต์ต่อเฮิรตซ์รีเลย์
25	อุปกรณ์ตรวจสอบการซิงโครไนซ์หรือซิงโครไนซ์
27	รีเลย์แรงดันตก
30	ผู้ประกาศข่าวรีเลย์
32	รีเลย์ไฟฟ้าแบบมีทิศทาง
36	ขั้วหรืออุปกรณ์แรงดันโพลาไรซ์
37	รีเลย์กระแสไฟหรืออันเดอร์พาวเวอร์
40	สนามรีเลย์
44	ลำดับของหน่วยเริ่มต้นรีเลย์
46	รีเลย์กระแสสลับเฟสหรือเฟสบาลานซ์
47	รีเลย์แรงดันไฟฟ้าลำดับเฟส
48	รีเลย์ลำดับที่ไม่สมบูรณ์
50	กระแสไฟเกินหรืออัตราการเพิ่มขึ้นทันที
51	รีเลย์กระแสไฟเกินเวลา AC
55	เพาเวอร์แฟคเตอร์รีเลย์
59	รีเลย์แรงดันเกิน
60	รีเลย์บาลานซ์แรงดันหรือกระแส
62	หน่วงเวลาหยุดหรือเปิดรีเลย์
66	อุปกรณ์บากหรือจ๊อกกิ้ง
67	รีเลย์กระแสสลับทิศทางกระแสสลับ
68	Out-of-step หรือ Blocking Relay
69	อุปกรณ์ควบคุมที่อนุญาต
74	รีเลย์ปลุก
76	รีเลย์กระแสไฟตรง
77	อุปกรณ์วัดแสง
78	รีเลย์วัดมุมเฟส
79	รีเลย์ AC Recclosed
81	รีเลย์ความถี่
82	DC Load-measure Reclosing Relay
83	Automatic Selective Control หรือ Transfer Relay
85	รีเลย์ตัวรับหรือตัวรับสายนำร่อง
86	ล็อกเอาท์รีเลย์
87	รีเลย์ป้องกันส่วนต่าง
91	รีเลย์ทิศทางแรงดันไฟฟ้า
92	รีเลย์ทิศทางแรงดันและกำลัง
94	รีเลย์สะดุดหรือไม่มีสะดุด
