| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015, Test Report, Calibration Report |
| หมายเลขรุ่น: | รีเลย์STAR-806 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่องไม้อัด |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | ชุดทดสอบรีเลย์, ชุดทดสอบรีเลย์, ชุดทดสอบการฉีดรอง | เอาท์พุทปัจจุบัน: | 3x0…40A |
|---|---|---|---|
| เอาท์พุทแรงดันไฟฟ้า: | 4x0…150V | ความถูกต้องของเอาต์พุต: | ≤0.1% สำหรับเอาต์พุต AC |
| การทดสอบแบบ end-to-end: | มีอยู่ | การดำเนินการ: | โหมดท้องถิ่น + โหมดพีซี |
| แสงสูง: | ระบบทดสอบรีเลย์หลายช่อง,ระบบทดสอบรีเลย์ 3 เฟส,ชุดทดสอบรีเลย์ 3 เฟส 8 นิ้ว |
||

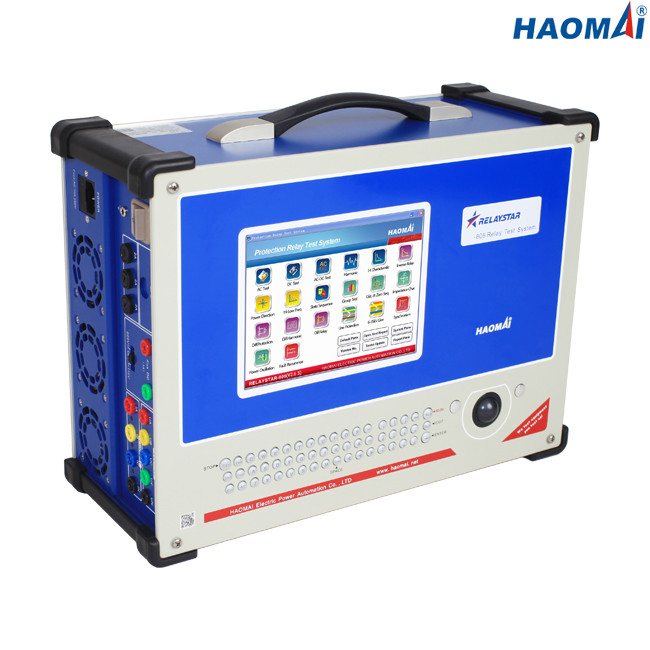

ระบบทดสอบรีเลย์ 3 เฟสอัตโนมัติ
รุ่น: RELAYSTAR-806
RELAYSTAR-806 เป็นระบบทดสอบรีเลย์แบบตั้งโปรแกรมได้อัตโนมัติ ซึ่งอนุญาตให้ตรวจสอบรีเลย์ป้องกันโดยอัตโนมัติ เช่น ระบบที่ใช้ในระบบไฟฟ้าแรงปานกลางและสูง
ชิ้นส่วนฮาร์ดแวร์ทั้งหมดของชุด RELAYSTAR-806 อยู่ในเคส 3U ซึ่งประกอบด้วย: แหล่งจ่ายไฟ วงจรอินเทอร์เฟซ แผงควบคุม แอมพลิฟายเออร์แรงดันและกระแส พีซีอุตสาหกรรมแบบฝัง หน้าจอ LCD 8 นิ้ว คีย์บอร์ด และ หนู.สามารถใช้งานได้ภายในเครื่องและทำการทดสอบทั้งหมดโดยไม่ต้องใช้พีซีภายนอก
ชุด RELAYSTAR-806 ทำงานโดยเชื่อมต่อกับคอมพิวเตอร์ที่ควบคุมผ่านพอร์ตอีเทอร์เน็ตช่วยให้ชุดอุปกรณ์ตีความคำสั่งทั้งหมดที่ได้รับจากคอมพิวเตอร์และส่งผลการทดสอบผ่านการรันซอฟต์แวร์ RELAYSTAR บนคอมพิวเตอร์หรือแล็ปท็อปที่มีระบบปฏิบัติการ Windows
ซอฟต์แวร์ RELAYSTAR ที่ทำงานบนพีซีทำให้ผู้ใช้สามารถ:
●ควบคุมกระแสและแรงดันเอาท์พุตทั้งหมด สำหรับการจำลองข้อบกพร่องทุกประเภท โดยเฉพาะอย่างยิ่ง ความผิดปกติที่เกิดขึ้นบนเครือข่ายการกระจายโดยที่เป็นกลางเชื่อมต่อกับกราวด์
●เปลี่ยนเอาต์พุตในโหมดทางลาดหรือสเต็ป
●กำหนดสถานะของอินพุตและเอาต์พุตระหว่างการจำลองข้อบกพร่องสองแบบ
●จำลองวิวัฒนาการที่ซับซ้อน โดยมีข้อบกพร่องที่เปลี่ยนแปลงระหว่างการทดสอบ
●บันทึกรายงานการทดสอบในรูปแบบ Word ลงในพีซีโดยตรง
คุณสมบัติหลัก
1) พีซีอุตสาหกรรมแบบฝังพร้อมหน้าจอ LCD ขนาด 8 นิ้ว
2) ควบคุมและดำเนินการภายในหรือโดยพีซีภายนอก
3) เอาต์พุตกระแสไฟสูงสุด 3 ตัวและแรงดันไฟ 4 ตัวพร้อมแหล่งจ่ายไฟ DC เสริม
4) สามารถก้าวหรือเพิ่มกระแสได้
5) เอาต์พุตความแม่นยำสูง: ≤0.1%
6) อินเทอร์เฟซ Ethernet สำหรับเชื่อมต่อ PC
7) GPS ภายในสำหรับการทดสอบแบบ end-to-end
8) ซอฟต์แวร์การทดสอบและการจัดการข้อมูลขั้นสูง
9) การป้องกันอัตโนมัติสำหรับการโอเวอร์โหลดและวงจรเปิด
10) คุณภาพสูง ความปลอดภัย และความน่าเชื่อถือ
ข้อมูลทางเทคนิค
เครื่องกำเนิดกระแส
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…40A |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x0…120A | |
| ดีซี(LN) | 3x…±10A | |
พลัง
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x300VA ที่ 40A |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x1000VA ที่ 120A | |
| ดีซี(LN) | 3x120VA ที่ 10A | |
| ความแม่นยำ | กระแสสลับ: ±1mA(≤0.2A), ≤0.1% (0.2~40A) | |
| DC: ±5mA(0~0.5A), ≤0.2% (0.5~10A) | ||
| ปณิธาน | 1mA | |
เครื่องกำเนิดแรงดันไฟฟ้า
| ช่วงการตั้งค่า | กระแสสลับ 4 เฟส (LN) | 4x0…150V |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL) | 1x0…300V | |
| ดีซี(LN) | 3x…±160V | |
| พลัง | กระแสสลับ 4 เฟส (LN) | 4x70VA ที่ 150V |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL) | 1x140VA ที่ 300V | |
| ดีซี(LN) | 3x80VA ที่ 160V | |
| ความแม่นยำ | กระแสสลับ: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0~5V), ≤0.2% (5~160V) | ||
| ปณิธาน | 1mV | |
แหล่งจ่ายไฟ DC เสริม (เอาต์พุตจำลองแบตเตอรี่)
| ช่วงแรงดันไฟฟ้า | 110V / 220V (สูงสุด 1.5A) |
| พลัง | สูงสุด 165VA/330VA |
อินพุตไบนารี่
| ตัวเลข | 8 |
| ลักษณะอินพุต | การติดต่อที่ไม่ได้ใช้งานหรือการติดต่อที่ปราศจากศักยภาพ |
| ลักษณะเกณฑ์ | “0”:0～6V;“1”:12V～250V |
| แม็กซ์วัดเวลา | 999999.999s |
| ความแม่นยำของเวลา | ±1ms |
| ความละเอียดของเวลา | 1ms |
เอาต์พุตไบนารี
| ตัวเลข | 4 |
| พิมพ์ | ไม่ได้ใช้งานติดต่อ |
| ความจุแตก | 250VAC/0.5A, 250VDC/0.2A |
เครื่องกำเนิดไฟฟ้าทั่วไป
| ความถี่ | ช่วง: 0 ~ 1200Hz |
| ความแม่นยำ:<1mHz(0~65Hz),<10mHz(65~450Hz),<20mHz(450~1200Hz) | |
| ความละเอียด: 0.001Hz | |
| เฟส | ช่วง: -360 ° ~ +360 ° |
| ความแม่นยำ: 0.1° | |
| ความละเอียด: 0.01° | |
| ฮาร์โมนิก | ลำดับการซ้อน: 2~24 ครั้ง |
| การบิดเบือน: ≤0.5% |
พาวเวอร์ซัพพลาย
| แรงดันไฟฟ้าขาเข้าที่กำหนด | กำหนดเอง (AC 220V/230V/120V±10%, 1 เฟส) |
| ความถี่ที่กำหนด | 50/60 Hz |
| จัดอันดับปัจจุบัน | 10A ที่ 230V / 12A ที่ 115V |
| การเชื่อมต่อ | เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320) |
เบ็ดเตล็ด
| น้ำหนัก | 18 กก. (39.68 ปอนด์) |
| ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ) | 405×300×164 มม.(15.94x11.81x6.46 นิ้ว) |
| พอร์ตเชื่อมต่อ | พอร์ต USB2.0 2 พอร์ต, พอร์ต Ethernet 1 พอร์ต |
ระบบทดสอบรีเลย์ 3 เฟสอัตโนมัติ RELAYSTAR-806 มีน้ำหนักเบา ง่ายต่อการพกพาไปยังไซต์ทดสอบชุดอุปกรณ์ RELAYSTAR-806 และอุปกรณ์เสริมทั้งหมดอยู่ในกล่องอลูมิเนียมอัลลอยด์พร้อมที่จับและล้อ
