Name: ชุดทดสอบรีเลย์สามเฟสป้องกัน Ultraportable 39.68lb มัลติฟังก์ชั่น
Brand: HAOMAI
SKU: รีเลย์STAR-806

ชุดทดสอบรีเลย์สามเฟสป้องกัน Ultraportable 39.68lb มัลติฟังก์ชั่น

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	HAOMAI
ได้รับการรับรอง:	ISO9001:2015, Type Test Report, Calibration Report
หมายเลขรุ่น:	รีเลย์STAR-806

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	negotiation
รายละเอียดการบรรจุ:	กรณีขนส่ง + กล่องไม้อัด
เวลาการส่งมอบ:	5-10 วันทำการ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	400 ชุดต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อผลิตภัณฑ์:	ชุดทดสอบรีเลย์, ชุดทดสอบรีเลย์, ชุดทดสอบการฉีดรอง	เอาท์พุทปัจจุบัน:	3x0…40A
เอาท์พุทแรงดันไฟฟ้า:	4x0…150V	ความถูกต้องของเอาต์พุต:	≤0.1% สำหรับเอาต์พุต AC
การทดสอบแบบ end-to-end:	มีอยู่	การดำเนินการ:	โหมดท้องถิ่น + โหมดพีซี
แสงสูง:	ชุดทดสอบรีเลย์สามเฟสแบบพกพา , 39.68lb ชุดทดสอบรีเลย์สามเฟส , ชุดทดสอบรีเลย์ป้องกันแบบมัลติฟังก์ชั่น

ระบบทดสอบรีเลย์สามเฟสที่ใช้งานได้เต็มรูปแบบ

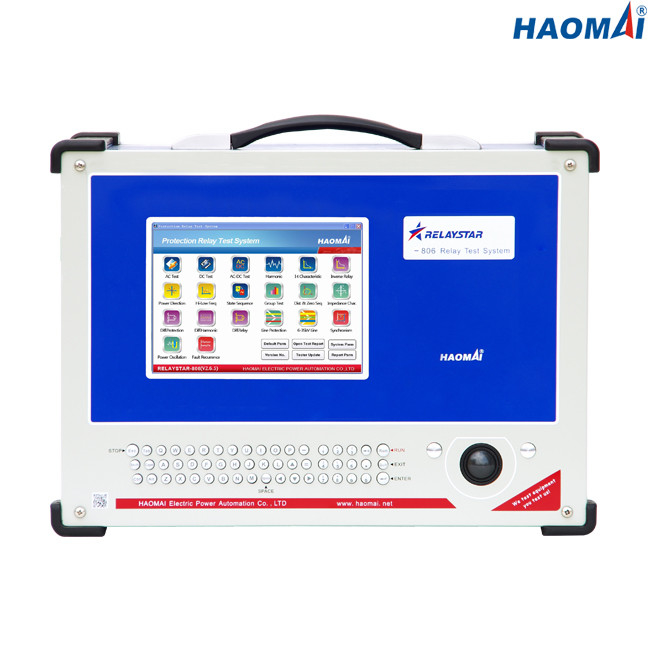

รุ่น: RELAYSTAR-806
RELAYSTAR-806 เป็นระบบทดสอบรีเลย์ป้องกันแบบสากลและแบบพกพาที่มีเอาต์พุตปัจจุบันสามตัวและเอาต์พุตแรงดันไฟฟ้าสี่ตัวเพื่อทดสอบรีเลย์ป้องกันเฟสเดียวและสามเฟส
RELAYSTAR-806 ประกอบด้วยช่องสัญญาณเอาท์พุตกระแสอิสระสามช่องและช่องสัญญาณเอาท์พุตแรงดันไฟอิสระสี่ช่องซึ่งช่วยให้สามารถใช้ยูนิตเป็นอุปกรณ์เฟสเดียวได้อย่างสมบูรณ์ (แรงดัน กระแส และมุมเฟสระหว่างกัน) หรือช่องสัญญาณที่ซิงโครไนซ์เป็นเครื่องกำเนิดแรงดันไฟฟ้ากระแสสลับสามเฟสหรือสี่เฟสจากอินพุตเมนเฟสเดียว
RELAYSTAR-806 ยังอนุญาตให้มีการเชื่อมต่อทางเลือกกับคอมพิวเตอร์สำหรับการทดสอบรีเลย์อัตโนมัติหรือการควบคุมอุปกรณ์โดยใช้ซอฟต์แวร์ที่เข้ากันได้กับ Windows

คุณสมบัติหลัก
1) พีซีอุตสาหกรรมแบบฝังพร้อมหน้าจอ LCD ขนาด 8 นิ้ว
2) การทำงานแบบสแตนด์อโลน ไม่ต้องใช้พีซีเพื่อใช้งาน
3) กระแสไฟ 3 เฟส + เอาต์พุตแรงดัน 4 เฟส
4) ทำการทดสอบหลายเฟส
5) ทำการทดสอบการยอมรับหรือการแก้ไขปัญหาในรูปแบบ COMTRADE
6) ดาวเทียม GPS แบบไดนามิกซิงโครไนซ์ความสามารถในการทดสอบแบบ end-to-end

ข้อมูลทางเทคนิค
เครื่องกำเนิดกระแส

ช่วงการตั้งค่า	ไฟฟ้ากระแสสลับ 3 เฟส (LN)	3x0…40A
	ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN)	1x0…120A
	ดีซี(LN)	3x…±10A
พลัง	ไฟฟ้ากระแสสลับ 3 เฟส (LN)	3x300VA ที่ 40A
	ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN)	1x1000VA ที่ 120A
	ดีซี(LN)	3x120VA ที่ 10A
ความแม่นยำ	กระแสสลับ: ±1mA(≤0.2A), ≤0.1% (0.2~40A)
	DC: ±5mA(0~0.5A), ≤0.2% (0.5~10A)
ปณิธาน	1mA

เครื่องกำเนิดแรงดันไฟฟ้า

ช่วงการตั้งค่า	กระแสสลับ 4 เฟส (LN)	4x0…150V
	ไฟฟ้ากระแสสลับ 1 เฟส (LL)	1x0…300V
	ดีซี(LN)	3x…±160V
พลัง	กระแสสลับ 4 เฟส (LN)	4x70VA ที่ 150V
	ไฟฟ้ากระแสสลับ 1 เฟส (LL)	1x140VA ที่ 300V
	ดีซี(LN)	3x80VA ที่ 160V
ความแม่นยำ	กระแสสลับ: ±2mV(0.2~2V), ≤0.1% (2~150V)
	DC: ±10mV (0~5V), ≤0.2% (5~160V)
ปณิธาน	1mV

แหล่งจ่ายไฟ DC เสริม

ช่วงแรงดันไฟฟ้า	110V / 220V (สูงสุด 1.5A)
พลัง	สูงสุด 165VA/330VA

อินพุตไบนารี่

ตัวเลข	8
ลักษณะอินพุต	การติดต่อที่ไม่ได้ใช้งานหรือการติดต่อที่ปราศจากศักยภาพ
ลักษณะเกณฑ์	“0”:0～6V;“1”:12V～250V
แม็กซ์วัดเวลา	999999.999s
ความแม่นยำของเวลา	±1ms
ความละเอียดของเวลา	1ms

เอาต์พุตไบนารี

ตัวเลข	4
พิมพ์	ไม่ได้ใช้งานติดต่อ
ความจุแตก	250VAC/0.5A, 250VDC/0.2A

เครื่องกำเนิดไฟฟ้าทั่วไป

ความถี่	ช่วง: 0 ~ 1200Hz
	ความแม่นยำ:<1mHz(0~65Hz),<10mHz(65~450Hz),<20mHz(450~1200Hz)
	ความละเอียด: 0.001Hz
เฟส	ช่วง: -360 ° ~ +360 °
	ความแม่นยำ: 0.1°
	ความละเอียด: 0.01°
ฮาร์โมนิก	ลำดับการซ้อน: 2~24 ครั้ง
ฮาร์โมนิก	การบิดเบือน: ≤0.5%

พาวเวอร์ซัพพลาย

แรงดันไฟฟ้าขาเข้าที่กำหนด	กำหนดเอง (AC 220V/230V/120V±10%, 1 เฟส)
ความถี่ที่กำหนด	50/60 Hz
จัดอันดับปัจจุบัน	10A ที่ 230V / 12A ที่ 115V
การเชื่อมต่อ	เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320)

เบ็ดเตล็ด

น้ำหนัก	18 กก. (39.68 ปอนด์)
ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ)	405×300×164 มม.(15.94x11.81x6.46 นิ้ว)
พอร์ตเชื่อมต่อ	พอร์ต USB2.0 2 พอร์ต, พอร์ต Ethernet 1 พอร์ต

ระบบทดสอบรีเลย์สามเฟสที่ใช้งานได้เต็มรูปแบบ RELAYSTAR-806 ผ่านการทดสอบประเภทในประเทศจีน ห้องปฏิบัติการ KETOP ที่ได้รับการรับรองภายใต้ ISO/IEC 17025

HAOMAI เป็นเครื่องหมายที่รู้จักกันดีของจีนซึ่งเป็นที่ยอมรับและรับรองโดย State Administration for Industry & Commerce of People's Republic of China และยังมีชื่อเสียงสูงในตลาดจีน

HAOMAI Electric ได้รับการรับรองมาตรฐาน ISO 9001: 2015, ISO 14001:2015 และ ISO 45001:2018
