Name: 32.63lb ระบบทดสอบรีเลย์หกเฟส 50/60Hz แบบพกพาอัจฉริยะ
Brand: HAOMAI
SKU: รีเลย์สตาร์-H60

32.63lb ระบบทดสอบรีเลย์หกเฟส 50/60Hz แบบพกพาอัจฉริยะ

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	HAOMAI
ได้รับการรับรอง:	ISO9001:2015, Calibration Report
หมายเลขรุ่น:	รีเลย์สตาร์-H60

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	negotiation
รายละเอียดการบรรจุ:	กรณีขนส่ง + กล่องไม้อัด
เวลาการส่งมอบ:	5-10 วันทำการ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	400 ชุดต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อผลิตภัณฑ์:	ชุดทดสอบรีเลย์ป้องกัน, เครื่องทดสอบรีเลย์, ชุดทดสอบการฉีดรอง	เอาท์พุทปัจจุบัน:	6x0…32A
เอาท์พุทแรงดันไฟฟ้า:	4x0…300V	ความถูกต้องของเอาต์พุต:	≤0.05% สำหรับเอาต์พุต AC
การทดสอบแบบ end-to-end:	ด้วย GPS ในตัว	การดำเนินการ:	แล็ปท็อป
แสงสูง:	ระบบทดสอบรีเลย์ 32.63 ปอนด์ , ระบบทดสอบรีเลย์ 50Hz , ชุดทดสอบรีเลย์ 60Hz

ระบบทดสอบรีเลย์หกเฟสความแม่นยำสูง

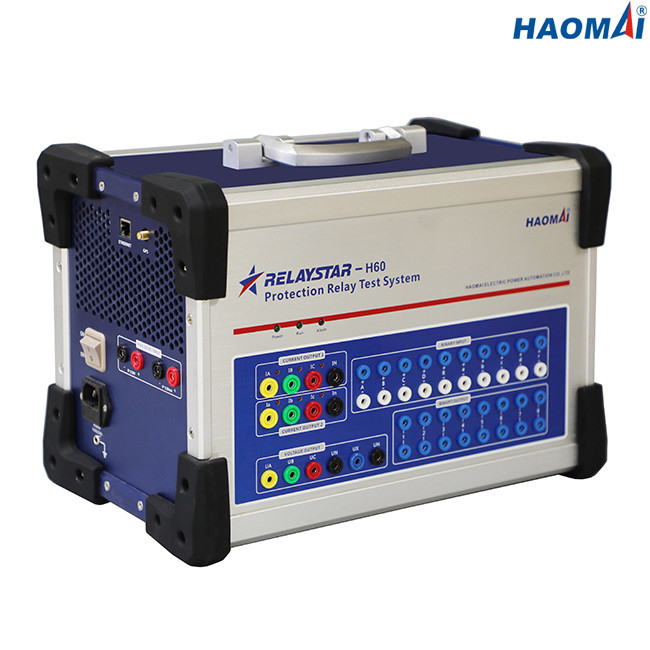

รุ่น: RELAYSTAR-H60

RELAYSTAR-H60 เป็นระบบทดสอบรีเลย์ 6 เฟสที่มีความแม่นยำสูงสำหรับการทดสอบรีเลย์ป้องกันทุกรุ่นและทุกประเภทในสถานีไฟฟ้าแรงสูงและสภาพแวดล้อมทางอุตสาหกรรมสามารถส่งออกกระแสไฟ 6 เฟส (0…32A/เฟส) และแรงดันไฟ 4 เฟส (0…300V/เฟส) และความแม่นยำของเอาต์พุตสูงขึ้นมาก (สูงสุด 0.05%)

ระบบทดสอบรีเลย์หกเฟสความแม่นยำสูง RELAYSTAR-H60 สามารถใช้งานได้โดยซอฟต์แวร์ RELAYSTAR ที่ทำงานบนแล็ปท็อปที่มีระบบปฏิบัติการ Windows

การทดสอบแบบ end-to-end สามารถทำได้โดย GPS ในตัวของ RELAYSTAR-H60

คุณสมบัติหลัก

1) กระแสไฟ 6 เฟส (6×32A) + เอาต์พุตแรงดัน 4 เฟส (4×300V)

2) มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี

3) เครื่องขยายสัญญาณเชิงเส้นประสิทธิภาพสูง

4) การตรวจสอบและบันทึกรูปคลื่นในตัว

5) การป้องกันตนเองอย่างชาญฉลาด

6) Aux อิสระDC สำหรับจ่ายพลังงานให้กับรีเลย์ป้องกัน

7) มีโหมดทดสอบอัตโนมัติและแบบแมนนวล

8) ทำการทดสอบแบบ end-to-end ด้วย GPS ในตัว

ข้อมูลทางเทคนิค

เครื่องกำเนิดกระแส

ช่วงการตั้งค่า	ไฟฟ้ากระแสสลับ 6 เฟส (LN)	6x0…32A
	ไฟฟ้ากระแสสลับ 3 เฟส (LN)	3x0…64A
	ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN)	1x0…192A
	ดีซี(LN)	6x0…±15A
พลัง	ไฟฟ้ากระแสสลับ 6 เฟส (LN)	6x240VA ที่ 32A
	ไฟฟ้ากระแสสลับ 3 เฟส (LN)	3x400VA ที่ 64A
	ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN)	1x750VA ที่ 192A
	ดีซี(LN)	6x240VA ที่ 15A
ความแม่นยำ	กระแสสลับ: ±2.5mA(≤0.5A), ≤0.05% (0.5~32A)
ความแม่นยำ	กระแสตรง: ≤0.1%
ปณิธาน	1mA

เครื่องกำเนิดแรงดันไฟฟ้า

ช่วงการตั้งค่า	กระแสสลับ 4 เฟส (LN)	4x0…300V
	ไฟฟ้ากระแสสลับ 1 เฟส (LL)	1x0…600V
	ดีซี(LN)	4x0…±300V
พลัง	กระแสสลับ 4 เฟส (LN)	4x80VA ที่ 300V
	ไฟฟ้ากระแสสลับ 1 เฟส (LL)	1x160VA ที่ 600V
	ดีซี(LN)	4x80VA ที่ 300V
ความแม่นยำ	กระแสสลับ: ±5mV(≤5V), ≤0.05% (5~300V)
	กระแสตรง: ≤0.1%
ปณิธาน	1mV

แหล่งจ่ายไฟ DC เสริม

ช่วงแรงดันไฟฟ้า	0-300V
ความถูกต้องของเอาต์พุต	≤0.5%
พลัง	สูงสุด 160VA

อินพุตไบนารี่

ตัวเลข	10
ลักษณะอินพุต	การติดต่อที่ไม่ได้ใช้งานหรือการติดต่อที่ปราศจากศักยภาพ
ลักษณะเกณฑ์	“0”:0-6V;“1”:11V-250V
แม็กซ์วัดเวลา	999999.999s
ความแม่นยำของเวลา	≤0.1ms
ความละเอียดของเวลา	0.1ms

เอาต์พุตไบนารี

ตัวเลข	8
พิมพ์	ไม่ได้ใช้งานติดต่อ
ความจุแตก	250VAC/0.5A, 250VDC/0.2A

อินพุตวัดแรงดันไฟตรง

ช่วงการวัด	0 ... ±10 V
ความแม่นยำ	ข้อผิดพลาด < 0.02% rgประเภท < 0.05% rg.กระทิง

อินพุตการวัดกระแสไฟตรง

ช่วงการวัด	0 ... ±20 mA
ความแม่นยำ	ข้อผิดพลาด < 0.02% rgประเภท < 0.05% rg.กระทิง

การตรวจสอบและการบันทึกในตัว

การตรวจสอบ	เอาต์พุตกระแสไฟ 6 เฟสและแรงดันไฟ 4 เฟส
การบันทึก	เอาต์พุตอนาล็อก
โหมด	การตรวจสอบตามเวลาจริง ไม่จำเป็นต้องเดินสายภายนอก
บันทึกความยาว	ไม่จำกัด (จนกว่าหน่วยความจำภายในจะเต็ม)

เครื่องกำเนิดไฟฟ้าทั่วไป

ความถี่	ช่วง: 0 ~ 1200Hz
	ความแม่นยำ:<1mHz(0~65Hz),<2mHz(65~450Hz),<5mHz(450~1200Hz)
	ความละเอียด: 0.001Hz
เฟส	ช่วง: -360 ° ~ +360 °
	ความแม่นยำ: 0.1°
	ความละเอียด: 0.1°
ฮาร์โมนิก	ลำดับการซ้อน: 2~24 ครั้ง
ฮาร์โมนิก	การบิดเบือน: ≤0.5%

พาวเวอร์ซัพพลาย

แรงดันไฟฟ้าขาเข้าที่กำหนด	AC220V/230V±10%, 1 เฟส
ความถี่ที่กำหนด	50/60 Hz
จัดอันดับปัจจุบัน	10A ที่ 230V
การเชื่อมต่อ	เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320)

เบ็ดเตล็ด

น้ำหนัก	14.8 กก. (32.63 ปอนด์)
ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ)	392x272x237 มม.(15.43x10.71x9.33 นิ้ว)
พอร์ตเชื่อมต่อ	1 พอร์ตอีเทอร์เน็ต

สภาพแวดล้อม

อุณหภูมิในการทำงาน	0 ... +50 °C (+32 ... +122 °F)
อุณหภูมิในการจัดเก็บ	-25 ... +70 °C (-13 ... +158 °F)
ช่วงความชื้น	ความชื้นสัมพัทธ์ 5 ... 95 % ไม่ควบแน่น
การสั่นสะเทือน	IEC 60068-2-6(20m/s2 ที่ 10 ... 150 Hz)

ระบบทดสอบรีเลย์หกเฟสความแม่นยำสูง RELAYSTAR-H60 เป็นเครื่องมือที่มีประสิทธิภาพสำหรับการทดสอบรีเลย์ป้องกันทุกชนิดที่ผลิตโดยผู้ผลิต ABB, GE, ALSTOM, SIEMENS, Schneider, SEL, NR, SIFANG, CYG SUNRI เป็นต้น

ระบบทดสอบรีเลย์หกเฟสความแม่นยำสูง RELAYSTAR-H60 ได้รับการพัฒนาและผลิตภายใต้ระบบที่ลงทะเบียน ISO 9001
