| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015, Calibration Report |
| หมายเลขรุ่น: | รีเลย์สตาร์-H60 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่องไม้อัด |
| เวลาการส่งมอบ: | 5-10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | ระบบทดสอบรีเลย์, ชุดทดสอบรีเลย์, ชุดทดสอบการฉีดรอง | เอาท์พุทปัจจุบัน: | 6x0…32A |
|---|---|---|---|
| เอาท์พุทแรงดันไฟฟ้า: | 4x0…300V | ความถูกต้องของเอาต์พุต: | ≤0.05% สำหรับเอาต์พุต AC |
| การทดสอบแบบ end-to-end: | ด้วย GPS ในตัว | การดำเนินการ: | พีซีภายนอก |
| แสงสูง: | ชุดทดสอบรีเลย์ป้องกัน ISO9001,ชุดทดสอบรีเลย์ป้องกัน 32A,ชุดทดสอบรีเลย์มัลติแอมป์ 300V |
||

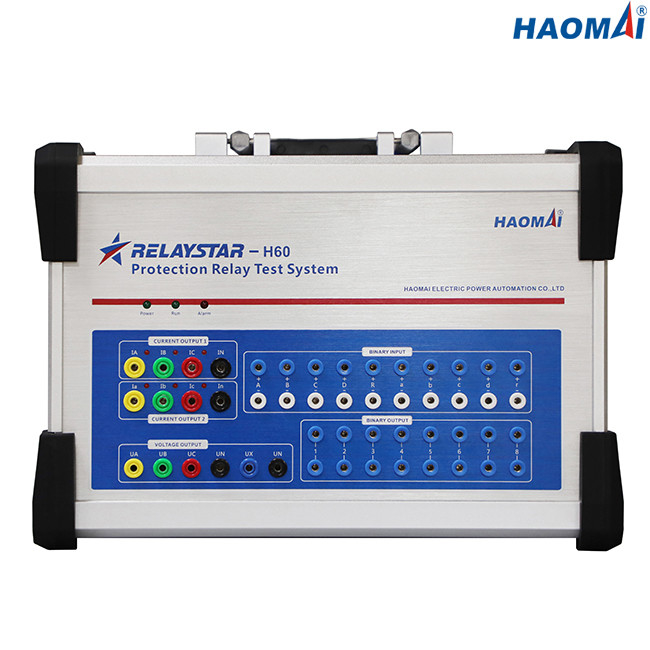

ชุดทดสอบรีเลย์ป้องกันหกเฟสความแม่นยำสูง
รุ่น: RELAYSTAR-H60
ชุดทดสอบรีเลย์ป้องกันหกเฟสความแม่นยำสูง RELAYSTAR-H60 เป็นชุดทดสอบรีเลย์ป้องกันแบบพกพาสำหรับการทดสอบรีเลย์ป้องกันไฟฟ้าเชิงกล โซลิดสเตต และไมโครโปรเซสเซอร์
RELAYSTAR-H60 สามารถส่งออกกระแสไฟ 6 เฟส(6x0…32A) และแรงดันไฟ 4 เฟส (4x0…300V)แต่ละช่องสัญญาณออกเป็นอิสระ และสามารถปรับขนาดกระแสและแรงดัน มุมเฟส และความถี่ได้อย่างอิสระ
ความถูกต้องของเอาต์พุต AC ของ RELAYSTAR-H60 นั้นสูงกว่ามาก มากถึง 0.05%
RELAYSTAR-H60 สามารถควบคุมและดำเนินการได้ด้วยซอฟต์แวร์ RELAYSTAR ที่ทำงานบนแล็ปท็อปที่มีระบบปฏิบัติการ Windows 10
คุณสมบัติหลัก
1) กระแสไฟ 6 เฟส (6×32A) + เอาต์พุตแรงดัน 4 เฟส (4×300V)
2) ความถูกต้องของเอาต์พุตที่สูงขึ้น (≤0.05% สำหรับเอาต์พุต AC)
3) สิ้นสุดการทดสอบผ่าน GPS ในตัว
4) การตรวจสอบและบันทึกในตัว
5) สิ่งอำนวยความสะดวกการนำเข้าและส่งออก RIO
6) การแสดงเวกเตอร์ออนไลน์
7) อินพุตไบนารีและเอาต์พุตไบนารีมากมาย
8) เครื่องจำลองแบตเตอรี่แบบแปรผัน (เอาต์พุต DC ปรับได้ 0-300V)
9) ซอฟต์แวร์ทดสอบ RELAYSTAR อันทรงพลัง
10) อัปเกรดซอฟต์แวร์ฟรี
ข้อมูลทางเทคนิค
เครื่องกำเนิดกระแส
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x0…32A |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…64A | |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x0…192A | |
| ดีซี(LN) | 6x0…±15A | |
| พลัง | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x240VA ที่ 32A |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x400VA ที่ 64A | |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x750VA ที่ 192A | |
| ดีซี(LN) | 6x240VA ที่ 15A | |
| ความแม่นยำ | กระแสสลับ: ±2.5mA(≤0.5A), ≤0.05% (0.5~32A) | |
| กระแสตรง: ≤0.1% | ||
| ปณิธาน | 1mA | |
เครื่องกำเนิดแรงดันไฟฟ้า
| ช่วงการตั้งค่า | กระแสสลับ 4 เฟส (LN) | 4x0…300V |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL) | 1x0…600V | |
| ดีซี(LN) | 4x0…±300V | |
| พลัง | กระแสสลับ 4 เฟส (LN) | 4x80VA ที่ 300V |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL) | 1x160VA ที่ 600V | |
| ดีซี(LN) | 4x80VA ที่ 300V | |
| ความแม่นยำ | กระแสสลับ: ±5mV(≤5V), ≤0.05% (5~300V) | |
| กระแสตรง: ≤0.1% | ||
| ปณิธาน | 1mV | |
แหล่งจ่ายไฟ DC เสริม
| ช่วงแรงดันไฟฟ้า | 0-300V |
| ความถูกต้องของเอาต์พุต | ≤0.5% |
| พลัง | สูงสุด 160VA |
อินพุตไบนารี่
| ตัวเลข | 10 |
| ลักษณะอินพุต | การติดต่อที่ไม่ได้ใช้งานหรือการติดต่อที่ปราศจากศักยภาพ |
| ลักษณะเกณฑ์ | “0”:0-6V;“1”:11V-250V |
| แม็กซ์วัดเวลา | 999999.999s |
| ความแม่นยำของเวลา | ≤0.1ms |
| ความละเอียดของเวลา | 0.1ms |
เอาต์พุตไบนารี
| ตัวเลข | 8 |
| พิมพ์ | ไม่ได้ใช้งานติดต่อ |
| ความจุแตก | 250VAC/0.5A, 250VDC/0.2A |
อินพุตวัดแรงดันไฟตรง
| ช่วงการวัด | 0 ... ±10 V |
| ความแม่นยำ | ข้อผิดพลาด < 0.02% rgประเภท < 0.05% rg.กระทิง |
อินพุตการวัดกระแสไฟตรง
| ช่วงการวัด | 0 ... ±20 mA |
| ความแม่นยำ | ข้อผิดพลาด < 0.02% rgประเภท < 0.05% rg.กระทิง |
การตรวจสอบและการบันทึกในตัว
| การตรวจสอบ | เอาต์พุตกระแสไฟ 6 เฟสและแรงดันไฟ 4 เฟส |
| การบันทึก | เอาต์พุตอนาล็อก |
| โหมด | การตรวจสอบตามเวลาจริง ไม่จำเป็นต้องเดินสายภายนอก |
| บันทึกความยาว | ไม่จำกัด (จนกว่าหน่วยความจำภายในจะเต็ม) |
เครื่องกำเนิดไฟฟ้าทั่วไป
| ความถี่ | ช่วง: 0 ~ 1200Hz |
| ความแม่นยำ:<1mHz(0~65Hz),<2mHz(65~450Hz),<5mHz(450~1200Hz) | |
| ความละเอียด: 0.001Hz | |
| เฟส | ช่วง: -360 ° ~ +360 ° |
| ความแม่นยำ: 0.1° | |
| ความละเอียด: 0.1° | |
| ฮาร์โมนิก | ลำดับการซ้อน: 2~24 ครั้ง |
| การบิดเบือน: ≤0.5% |
พาวเวอร์ซัพพลาย
| แรงดันไฟฟ้าขาเข้าที่กำหนด | AC220V/230V±10%, 1 เฟส |
| ความถี่ที่กำหนด | 50/60 Hz |
| จัดอันดับปัจจุบัน | 10A ที่ 230V |

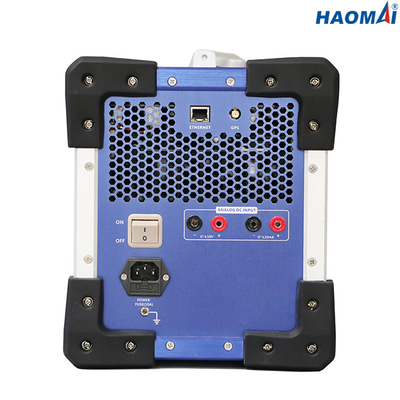

| การเชื่อมต่อ | เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320) |
เบ็ดเตล็ด
| น้ำหนัก | 14.8 กก. (32.63 ปอนด์) |
| ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ) | 392x272x237 มม.(15.43x10.71x9.33 นิ้ว) |
| พอร์ตเชื่อมต่อ | 1 พอร์ตอีเทอร์เน็ต |
สภาพแวดล้อม
| อุณหภูมิในการทำงาน | 0 ... +50 °C (+32 ... +122 °F) |
| อุณหภูมิในการจัดเก็บ | -25 ... +70 °C (-13 ... +158 °F) |
| ช่วงความชื้น | ความชื้นสัมพัทธ์ 5 ... 95 % ไม่ควบแน่น |
| การสั่นสะเทือน | IEC 60068-2-6(20m/s2 ที่ 10 ... 150 Hz) |
RELAYSTAR-H60 เป็นชุดทดสอบรีเลย์ป้องกันอันทรงพลังสำหรับผู้ผลิตรีเลย์ ผู้ผลิตสวิตช์เกียร์ โรงไฟฟ้า สถาบันวิจัย มหาวิทยาลัย บริษัททดสอบและทดสอบ ฯลฯ ทั้งหมด
