| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015, Type Test Report, Calibration Report |
| หมายเลขรุ่น: | RELAYSTAR-1600 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่องไม้อัด |
| เวลาการส่งมอบ: | 5-10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องทดสอบรีเลย์, ชุดทดสอบรีเลย์, ชุดทดสอบการฉีดรอง | เอาท์พุทปัจจุบัน: | 6x0…40A |
|---|---|---|---|
| เอาท์พุทแรงดันไฟฟ้า: | 6x0…150V | ความถูกต้องของเอาต์พุต: | ≤0.1% สำหรับเอาต์พุต AC |
| แม็กซ์ กำลังขับ: | 1x1000VA ที่ 240A | การดำเนินการ: | โหมดท้องถิ่น + โหมดพีซี |
| แสงสูง: | เครื่องทดสอบรีเลย์ป้องกันมัลติฟังก์ชั่น,เครื่องทดสอบรีเลย์ป้องกัน 40A,ระบบทดสอบรีเลย์ TFT |
||

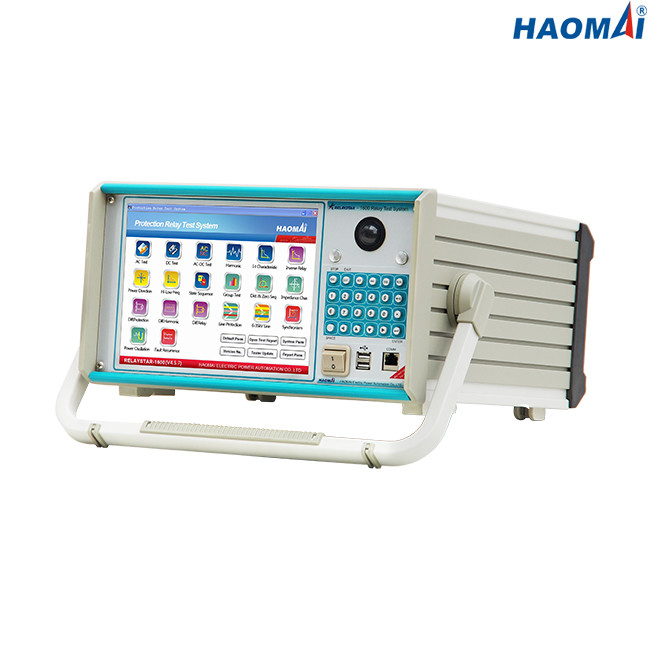

ชุดทดสอบรีเลย์ป้องกันหกเฟสแบบมัลติฟังก์ชั่น
รุ่น: RELAYSTAR-1600
ชุดทดสอบรีเลย์ป้องกันหกเฟส RELAYSTAR-1600 เป็นชุดทดสอบมัลติฟังก์ชั่นพร้อมช่องสัญญาณเอาท์พุตกระแสไฟ 6 ช่องและช่องสัญญาณเอาท์พุตแรงดันไฟฟ้า 6 ช่อง ซึ่งมีไว้สำหรับการทดสอบรีเลย์ป้องกันรองเป็นหลักรีเลย์ป้องกันแทบทุกประเภทสามารถทดสอบได้ เช่น รีเลย์ป้องกันแบบระบบเครื่องกลไฟฟ้า โซลิดสเตต และไมโครโปรเซสเซอร์
ชุดทดสอบรีเลย์ป้องกันหกเฟสแบบมัลติฟังก์ชั่น RELAYSTAR-1600 มีความสามารถในการควบคุมด้วยตนเองด้วยพีซีอุตสาหกรรมแบบฝังและหน้าจอ TFT LCD แบบสีเต็มรูปแบบ ซึ่งช่วยให้ผู้ใช้สามารถดำเนินการทดสอบด้วยตนเอง สถานะคงที่ และแบบไดนามิกได้อย่างรวดเร็วและง่ายดาย ใช้โมดูลทดสอบที่ตั้งไว้ล่วงหน้าในตัวสำหรับรีเลย์ยอดนิยม
ชุดทดสอบรีเลย์ป้องกันหกเฟสแบบมัลติฟังก์ชั่น RELAYSTAR-1600 สามารถซิงโครไนซ์เพื่อทำการทดสอบแบบ end-to-end ด้วยชุดการทดสอบที่จัดสรรในสถานีย่อยต่างๆ ผ่าน GPS ในตัว
คุณสมบัติหลัก
1) เอาต์พุตกระแสไฟ 6 เฟส (6×40A) + เอาต์พุตแรงดันไฟ 6 เฟส (6×150V)
2) พีซีอุตสาหกรรมแบบฝังพร้อมหน้าจอ LCD ขนาด 10.4 นิ้ว
3) มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี
4) กำลังขับสูง 1x1000VA ที่ 240A
5) การตรวจสอบและบันทึกในตัว
6) สิ้นสุดการทดสอบด้วย GPS ในตัว
7) โปรแกรมจำลองแบตเตอรี่ตัวแปร
8) ซอฟต์แวร์ทดสอบ RELAYSTAR ที่ใช้งานได้เต็มรูปแบบ
9) สิ่งอำนวยความสะดวกการนำเข้าและส่งออก RIO
10) การสร้างรายงานการทดสอบอัตโนมัติ
ข้อมูลทางเทคนิค
เครื่องกำเนิดกระแส
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x0…40A |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…80A | |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x0…240A | |
| ดีซี(LN) | 6x0…±20 A | |
| พลัง | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x300VA ที่ 40A |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x450VA ที่ 80A | |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x1000VA ที่ 240A | |
| ดีซี(LN) | 6x120VA ที่ 20A | |
| ความแม่นยำ | กระแสสลับ: ±1mA(≤0.2A), ≤0.1% (0.2~40A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~20A) | ||
| ปณิธาน | 1mA | |
เครื่องกำเนิดแรงดันไฟฟ้า
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x0…150V |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…300V | |
| ดีซี(LN) | 6x0…±175V | |
| พลัง | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x80VA ที่ 150V |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x100VA ที่ 300V | |
| ดีซี(LN) | 6x80VA ที่ 175V | |
| ความแม่นยำ | กระแสสลับ: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
| ปณิธาน | 1mV | |
แหล่งจ่ายไฟ DC เสริม
| ช่วงแรงดันไฟฟ้า | 110V / 220V (สูงสุด 1.5A) |
| พลัง | สูงสุด 165VA/330VA |
อินพุตไบนารี่
| ตัวเลข | 10 |
| ลักษณะอินพุต | การติดต่อที่ไม่ได้ใช้งานหรือการติดต่อที่ปราศจากศักยภาพ |
| ลักษณะเกณฑ์ | “0”:0～6V;“1”:12V～250V |
| แม็กซ์วัดเวลา | 999999.999s |
| ความแม่นยำของเวลา | ±1ms |
| ความละเอียดของเวลา | 1ms |
เอาต์พุตไบนารี
| ตัวเลข | 8 |
| พิมพ์ | ไม่ได้ใช้งานติดต่อ |
| ความจุแตก | 250VAC/0.5A, 250VDC/0.2A |
การตรวจสอบและการบันทึกในตัว
| การตรวจสอบ | กระแสและแรงดันขาออก |
| การบันทึก | เอาต์พุตอนาล็อก สถานะอินพุต/เอาต์พุตไบนารี |
| โหมด | การตรวจสอบตามเวลาจริง ไม่จำเป็นต้องเดินสายภายนอก |
| บันทึกความยาว | ไม่จำกัด (จนกว่าหน่วยความจำภายในจะเต็ม) |
เครื่องกำเนิดไฟฟ้าทั่วไป
| ความถี่ | ช่วง: 0 ~ 1200Hz |
| ความแม่นยำ:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| ความละเอียด: 0.001Hz | |
| เฟส | ช่วง: -360 ° ~ +360 ° |
| ความแม่นยำ: 0.1° | |
| ความละเอียด: 0.01° | |
| ฮาร์โมนิก | ลำดับการซ้อน: 2~24 ครั้ง |
| การบิดเบือน: ≤0.5% |
พาวเวอร์ซัพพลาย
| แรงดันไฟฟ้าขาเข้าที่กำหนด | กำหนดเอง (AC 220V/230V/120V±10%, 1 เฟส) |
| ความถี่ที่กำหนด | 50/60 Hz |
| จัดอันดับปัจจุบัน | 10A ที่ 230V / 12A ที่ 115V |
| การเชื่อมต่อ | เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320) |
สภาพแวดล้อม
| อุณหภูมิในการทำงาน | 0 ... +50 °C (+32 ... +122 °F) |
| อุณหภูมิในการจัดเก็บ | -25 ... +70 °C (-13 ... +158 °F) |
| ช่วงความชื้น | ความชื้นสัมพัทธ์ 5 ... 95 % ไม่ควบแน่น |
| การสั่นสะเทือน | IEC 60068-2-6(20m/s2 ที่ 10 ... 150 Hz) |
เบ็ดเตล็ด
| น้ำหนัก | 18 กก. (39.68 ปอนด์) |
| ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ) | 420×360×210 มม.(16.54x14.17x8.27 นิ้ว) |
| พอร์ตเชื่อมต่อ | พอร์ต USB2.0 2 พอร์ต, พอร์ต Ethernet 1 พอร์ต |
ชุดทดสอบรีเลย์ป้องกันหกเฟสแบบมัลติฟังก์ชั่น RELAYSTAR-1600 มีการป้องกันที่สมบูรณ์แบบเอาต์พุตกระแสไฟและแรงดันไฟทั้งหมดรองรับการโอเวอร์โหลดและการลัดวงจรได้อย่างเต็มที่ และป้องกันสัญญาณชั่วคราวแรงดันสูงภายนอกและอุณหภูมิเกิน
ชุดทดสอบรีเลย์ป้องกันหกเฟสแบบมัลติฟังก์ชั่น RELAYSTAR-1600 เป็นตัวเลือกที่ต้องการสำหรับวิศวกรทดสอบ ในกรณีที่จำเป็นต้องมีการเคลื่อนย้ายที่ดีเยี่ยม และกระแสไฟ 6 เฟสสูงถึง 40A ก็เพียงพอแล้ว
ชุดทดสอบรีเลย์ป้องกันหกเฟสแบบมัลติฟังก์ชั่น RELAYSTAR-1600 สามารถใช้ทดสอบรีเลย์ป้องกัน GE MULTILIN ได้ดังภาพด้านล่าง
