| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015, Type Test Report, Calibration Report |
| หมายเลขรุ่น: | RELAYSTAR-1600 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่องไม้อัด |
| เวลาการส่งมอบ: | 5-10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | ชุดทดสอบรีเลย์ป้องกัน, ชุดทดสอบรีเลย์, ระบบทดสอบรีเลย์ | เอาท์พุทปัจจุบัน: | 6x0…40A |
|---|---|---|---|
| เอาท์พุทแรงดันไฟฟ้า: | 6x0…150V | ความถูกต้องของเอาต์พุต: | ≤0.1% สำหรับเอาต์พุต AC |
| แม็กซ์ กำลังขับ: | 1x1000VA ที่ 240A | การดำเนินการ: | โหมดท้องถิ่น + โหมดพีซี |
| แสงสูง: | ชุดทดสอบการฉีดรองแบบ Dual Operation,ชุดทดสอบการฉีดรอง 40A,การทดสอบการฉีดรอง 150V สำหรับรีเลย์ป้องกัน |
||

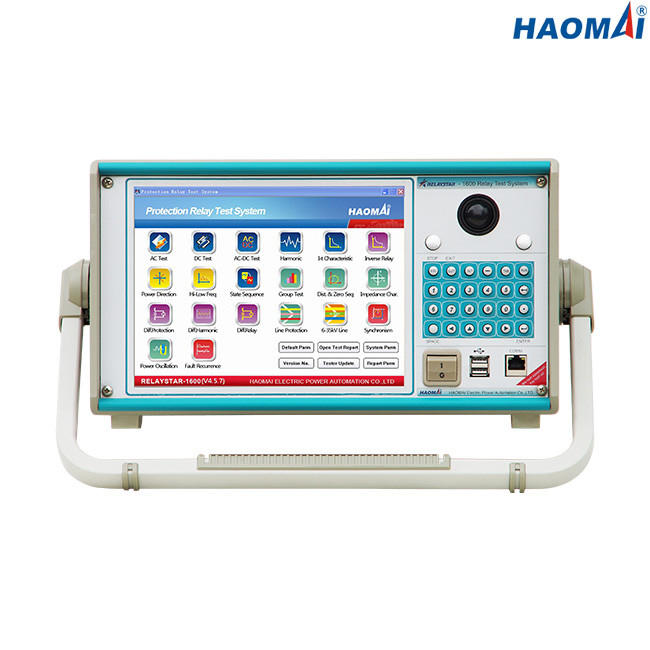

ชุดทดสอบการฉีดทุติยภูมิหกเฟสแบบมัลติฟังก์ชั่น
รุ่น: RELAYSTAR-1600
ชุดทดสอบการฉีดทุติยภูมิ 6 เฟส RELAYSTAR-1600 เป็นชุดทดสอบมัลติฟังก์ชั่นพร้อมช่องสัญญาณเอาท์พุตกระแสไฟ 6 ช่อง (6x0…40A) และช่องสัญญาณเอาท์พุตแรงดันไฟฟ้า 6 ช่อง (6x0…150V) ซึ่งมีไว้สำหรับการทดสอบรีเลย์ป้องกันรองเป็นหลักรีเลย์ป้องกันแทบทุกประเภทสามารถทดสอบได้ เช่น รีเลย์ป้องกันแบบระบบเครื่องกลไฟฟ้า โซลิดสเตต และไมโครโปรเซสเซอร์
ชุดทดสอบการฉีดทุติยภูมิ 6 เฟสแบบมัลติฟังก์ชั่น RELAYSTAR-1600 มีความสามารถในการควบคุมด้วยตนเองด้วยพีซีอุตสาหกรรมแบบฝังและหน้าจอ TFT LCD แบบสีเต็มรูปแบบ ซึ่งช่วยให้ผู้ใช้สามารถดำเนินการทดสอบด้วยตนเอง สภาวะคงที่ และไดนามิกได้อย่างรวดเร็วและง่ายดาย ใช้โมดูลทดสอบที่ตั้งไว้ล่วงหน้าในตัวสำหรับรีเลย์ยอดนิยม
ชุดทดสอบการฉีดทุติยภูมิ 6 เฟสแบบมัลติฟังก์ชั่น RELAYSTAR-1600 สามารถซิงโครไนซ์เพื่อทำการทดสอบแบบ end-to-end ด้วยชุดการทดสอบที่จัดสรรในสถานีย่อยต่างๆ ผ่าน GPS ในตัว
คุณสมบัติหลัก
1) เอาต์พุตกระแสไฟ 6 เฟส (6×40A) + เอาต์พุตแรงดันไฟ 6 เฟส (6×150V)
2) พีซีอุตสาหกรรมแบบฝังพร้อมหน้าจอ LCD ขนาด 10.4 นิ้ว
3) มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี
4) กำลังขับสูง 1x1000VA ที่ 240A
5) การตรวจสอบและบันทึกรูปคลื่นในตัว
6) ทำการทดสอบแบบ end-to-end ผ่าน GPS ในตัว
7) เอาต์พุต Aux DC
8) ซอฟต์แวร์ทดสอบ RELAYSTAR ที่ใช้งานได้เต็มรูปแบบ
9) สิ่งอำนวยความสะดวกการนำเข้าและส่งออก RIO
10) การสร้างรายงานการทดสอบอัตโนมัติ
ข้อมูลทางเทคนิค
เครื่องกำเนิดกระแส
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x0…40A |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…80A | |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x0…240A | |
| ดีซี(LN) | 6x0…±20 A | |
| พลัง | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x300VA ที่ 40A |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x450VA ที่ 80A | |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x1000VA ที่ 240A | |
| ดีซี(LN) | 6x120VA ที่ 20A | |
| ความแม่นยำ | กระแสสลับ: ±1mA(≤0.2A), ≤0.1% (0.2~40A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~20A) | ||
| ปณิธาน | 1mA | |
เครื่องกำเนิดแรงดันไฟฟ้า
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x0…150V |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…300V | |
| ดีซี(LN) | 6x0…±175V | |
| พลัง | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x80VA ที่ 150V |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x100VA ที่ 300V | |
| ดีซี(LN) | 6x80VA ที่ 175V | |
| ความแม่นยำ | กระแสสลับ: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
| ปณิธาน | 1mV | |
แหล่งจ่ายไฟ DC เสริม
| ช่วงแรงดันไฟฟ้า | 110V / 220V (สูงสุด 1.5A) |
| พลัง | สูงสุด 165VA/330VA |
อินพุตไบนารี่
| ตัวเลข | 10 |
| ลักษณะอินพุต | การติดต่อที่ไม่ได้ใช้งานหรือการติดต่อที่ปราศจากศักยภาพ |
| ลักษณะเกณฑ์ | “0”:0～6V;“1”:12V～250V |
| แม็กซ์วัดเวลา | 999999.999s |
| ความแม่นยำของเวลา | ±1ms |
| ความละเอียดของเวลา | 1ms |
เอาต์พุตไบนารี
| ตัวเลข | 8 |
| พิมพ์ | ไม่ได้ใช้งานติดต่อ |
| ความจุแตก | 250VAC/0.5A, 250VDC/0.2A |
การตรวจสอบและการบันทึกในตัว
| การตรวจสอบ | กระแสและแรงดันขาออก |
| การบันทึก | เอาต์พุตอนาล็อก สถานะอินพุต/เอาต์พุตไบนารี |
| โหมด | การตรวจสอบตามเวลาจริง ไม่จำเป็นต้องเดินสายภายนอก |
| บันทึกความยาว | ไม่จำกัด (จนกว่าหน่วยความจำภายในจะเต็ม) |
เครื่องกำเนิดไฟฟ้าทั่วไป
| ความถี่ | ช่วง: 0 ~ 1200Hz |
| ความแม่นยำ:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| ความละเอียด: 0.001Hz | |
| เฟส | ช่วง: -360 ° ~ +360 ° |
| ความแม่นยำ: 0.1° | |
| ความละเอียด: 0.01° | |
| ฮาร์โมนิก | ลำดับการซ้อน: 2~24 ครั้ง |
| การบิดเบือน: ≤0.5% |
พาวเวอร์ซัพพลาย
| แรงดันไฟฟ้าขาเข้าที่กำหนด | กำหนดเอง (AC 220V/230V/120V±10%, 1 เฟส) |
| ความถี่ที่กำหนด | 50/60 Hz |
| จัดอันดับปัจจุบัน | 10A ที่ 230V / 12A ที่ 115V |
| การเชื่อมต่อ | เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320) |
สภาพแวดล้อม
| อุณหภูมิในการทำงาน | 0 ... +50 °C (+32 ... +122 °F) |
| อุณหภูมิในการจัดเก็บ | -25 ... +70 °C (-13 ... +158 °F) |
| ช่วงความชื้น | ความชื้นสัมพัทธ์ 5 ... 95 % ไม่ควบแน่น |
| การสั่นสะเทือน | IEC 60068-2-6(20m/s2 ที่ 10 ... 150 Hz) |
เบ็ดเตล็ด
| น้ำหนัก | 18 กก. (39.68 ปอนด์) |
| ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ) | 420×360×210 มม.(16.54x14.17x8.27 นิ้ว) |
| พอร์ตเชื่อมต่อ | พอร์ต USB2.0 2 พอร์ต, พอร์ตอีเธอร์เน็ต 1 พอร์ต |
ชุดทดสอบการฉีดทุติยภูมิ 6 เฟสแบบมัลติฟังก์ชั่น RELAYSTAR-1600 เป็นเครื่องมือแบบพกพาและเชื่อถือได้สำหรับการทดสอบรีเลย์ป้องกันในสถานีย่อย
