| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015, Type Test Report, Calibration Report |
| หมายเลขรุ่น: | รีเลย์STAR-806 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่องไม้อัด |
| เวลาการส่งมอบ: | 5-10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องทดสอบรีเลย์, ระบบทดสอบรีเลย์, ชุดทดสอบรีเลย์ป้องกัน | เอาต์พุตกระแสไฟ 3 เฟส: | 3×0…40A |
|---|---|---|---|
| เอาต์พุตแรงดันไฟฟ้า 4 เฟส: | 4×0…150V | ความถูกต้องของเอาต์พุต AC: | ≤0.1% |
| IPC ในตัวพร้อมหน้าจอ LCD: | มีอยู่ | การทดสอบแบบ end-to-end: | ผ่าน GPS ในตัว |
| แสงสูง: | ชุดทดสอบรีเลย์ 3 เฟส ISO9001,ชุดทดสอบรีเลย์ 3 เฟส 18 กก.,เครื่องทดสอบการฉีดรองแบบ Ultralight |
||
อัตโนมัติสามเฟสชุดทดสอบการฉีดรอง

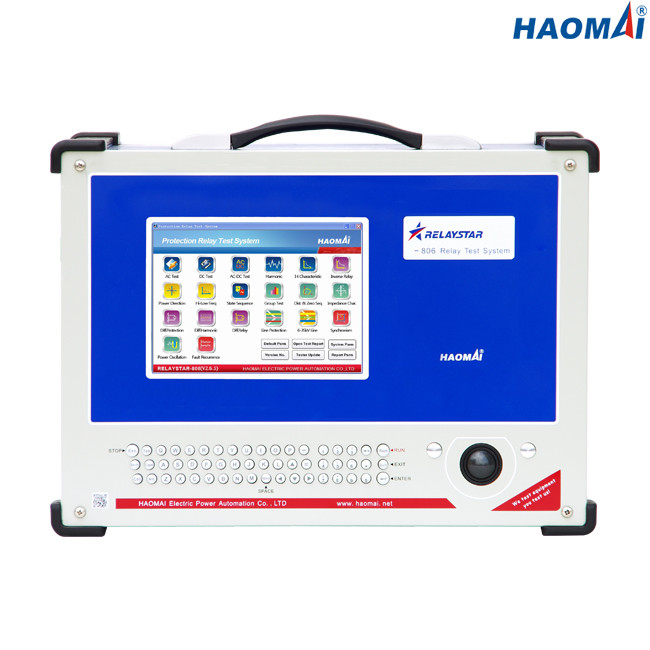

รุ่น: RELAYSTAR-806
RELAYSTAR-806 เป็นชุดทดสอบการฉีดทุติยภูมิแบบสามเฟสที่ทรงพลังและอัตโนมัติชุดทดสอบที่ควบคุมภายในเครื่องและ PC จะสร้างสัญญาณที่มีความแม่นยำสูงโดยใช้เทคโนโลยี DSP หลายตัวเอาต์พุตกระแสไฟอันทรงพลัง (3x40A) และเอาต์พุตแรงดันไฟฟ้า (4x150V) ช่วยให้สามารถทดสอบรีเลย์ป้องกันประเภทใดก็ได้ รวมถึงรีเลย์ระบบเครื่องกลไฟฟ้า
สามารถสั่งการ RELAYSTAR-806 ได้โดยตรงจากแผงด้านหน้าโดยใช้หน้าจอกราฟิกสีขนาดใหญ่ เมาส์ ปุ่มกดและปุ่มฟังก์ชันผลการทดสอบจะถูกบันทึกโดยอัตโนมัติแล้วดาวน์โหลดไปยังพีซีผ่านพอร์ต USB สำหรับการจัดเก็บหรือการพิมพ์ขั้นสุดท้าย
อินเทอร์เฟซอีเทอร์เน็ตช่วยให้สามารถควบคุมชุดอุปกรณ์ RELAYSTAR-806 โดยซอฟต์แวร์ทดสอบ RELAYSTAR ขั้นสูงที่ทำงานบนพีซีที่มีระบบปฏิบัติการ Windows
การทดสอบแบบ end-to-end สามารถทำได้โดยใช้โมดูล GPS ในตัวและเสาอากาศภายนอก ซึ่งช่วยให้สามารถซิงโครไนซ์การเริ่มต้นการทดสอบของชุดอุปกรณ์ RELAYSTAR-806 สองชุดได้
การปกป้องชุดอุปกรณ์ RELAYSTAR-806 จากปัญหาการจัดส่งมีให้โดยกล่องสำหรับขนย้ายที่ทนทานพร้อมที่จับที่ด้านบนและล้อที่ด้านล่าง
คุณสมบัติหลัก
1) การควบคุมภายในเครื่องผ่านพีซีอุตสาหกรรมแบบฝัง คีย์บอร์ด และจอแสดงผลสีขนาด 8 นิ้ว
2) การควบคุมระยะไกลด้วยซอฟต์แวร์ทดสอบ RELAYSTAR ขั้นสูง
3) ใช้งานได้พร้อมกัน: 3 กระแสและ 4 แรงดันบวก 1 เอาต์พุตจำลองแบตเตอรี่
4) การปรับเอาต์พุตกระแส / แรงดันอิสระ
5) สามารถก้าวหรือเพิ่มกระแส / แรงดันได้
6) เอาต์พุตกระแสไฟสูง : 3x40 A, 1x120A
7) สามารถทำการทดสอบแบบ end-to-end ผ่านโมดูล GPS ในตัว
8) การนำเข้าไฟล์ RIO & สิ่งอำนวยความสะดวกการส่งออก
9) รายงานการทดสอบอัตโนมัติ
10) เบาและพกพาสะดวก
ข้อมูลทางเทคนิค
เครื่องกำเนิดกระแส
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…40A |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x0…120A | |
| ดีซี(LN) | 3x…±10A | |
พลัง
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x300VA ที่ 40A |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x1000VA ที่ 120A | |
| ดีซี(LN) | 3x120VA ที่ 10A | |
| ความแม่นยำ | กระแสสลับ: ±1mA(≤0.2A), ≤0.1% (0.2~40A) | |
| DC: ±5mA(0~0.5A), ≤0.2% (0.5~10A) | ||
| ปณิธาน | 1mA | |
เครื่องกำเนิดแรงดันไฟฟ้า
| ช่วงการตั้งค่า | กระแสสลับ 4 เฟส (LN) | 4x0…150V |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL) | 1x0…300V | |
| ดีซี(LN) | 3x…±160V | |
| พลัง | กระแสสลับ 4 เฟส (LN) | 4x70VA ที่ 150V |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL) | 1x140VA ที่ 300V | |
| ดีซี(LN) | 3x80VA ที่ 160V | |
| ความแม่นยำ | กระแสสลับ: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0~5V), ≤0.2% (5~160V) | ||
| ปณิธาน | 1mV | |
แหล่งจ่ายไฟ DC เสริม (เอาต์พุตจำลองแบตเตอรี่)
| ช่วงแรงดันไฟฟ้า | 110V / 220V (สูงสุด 1.5A) |
| พลัง | สูงสุด 165VA/330VA |
อินพุตไบนารี่
| ตัวเลข | 8 |
| ลักษณะอินพุต | การติดต่อที่ไม่ได้ใช้งานหรือการติดต่อที่ปราศจากศักยภาพ |
| ลักษณะเกณฑ์ | “0”:0～6V;“1”:12V～250V |
| แม็กซ์วัดเวลา | 999999.999s |
| ความแม่นยำของเวลา | ±1ms |
| ความละเอียดของเวลา | 1ms |
เอาต์พุตไบนารี
| ตัวเลข | 4 |
| พิมพ์ | ไม่ได้ใช้งานติดต่อ |
| ความจุแตก | 250VAC/0.5A, 250VDC/0.2A |
เครื่องกำเนิดไฟฟ้าทั่วไป
| ความถี่ | ช่วง: 0 ~ 1200Hz |
| ความแม่นยำ:<1mHz(0~65Hz),<10mHz(65~450Hz),<20mHz(450~1200Hz) | |
| ความละเอียด: 0.001Hz | |
| เฟส | ช่วง: -360 ° ~ +360 ° |
| ความแม่นยำ: 0.1° | |
| ความละเอียด: 0.01° | |
| ฮาร์โมนิก | ลำดับการซ้อน: 2~24 ครั้ง |
| การบิดเบือน: ≤0.5% |
พาวเวอร์ซัพพลาย
| แรงดันไฟฟ้าขาเข้าที่กำหนด | กำหนดเอง (AC 220V/230V/120V±10%, 1 เฟส) |
| ความถี่ที่กำหนด | 50/60 Hz |
| จัดอันดับปัจจุบัน | 10A ที่ 230V / 12A ที่ 115V |
| การเชื่อมต่อ | เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320) |
เบ็ดเตล็ด
| น้ำหนัก | 18 กก. (39.68 ปอนด์) |
| ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ) | 405×300×164 มม.(15.94x11.81x6.46 นิ้ว) |
| พอร์ตเชื่อมต่อ | พอร์ต USB2.0 2 พอร์ต, พอร์ต Ethernet 1 พอร์ต |
เครื่องกำเนิดกระแสไฟสามเฟสของชุดทดสอบการฉีดรองสามเฟสอัตโนมัติ RELAYSTAR-806 มีคุณสมบัติดังต่อไปนี้:
- แหล่งกระแสอิสระสามแหล่งที่มีความเป็นกลางร่วมกัน
- ประเภทการเชื่อมต่อ: ปลั๊กกล้วยเพื่อความปลอดภัย
- สำหรับแต่ละเอาต์พุต ไฟจะเปิดขึ้นเมื่อใช้เอาต์พุต
- ช่วงเอาต์พุตและกำลังและความละเอียดที่สอดคล้องกัน
- การปรับเอาต์พุตปัจจุบันอย่างอิสระ
- ความถี่เอาต์พุต: 0 ถึง 1200Hz.
- เอาต์พุตปรับได้จากศูนย์ถึงค่าสูงสุด
- ความเป็นไปได้ของขั้นตอนการเปลี่ยนแปลงค่าของผลลัพธ์
