| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015, Calibration Report |
| หมายเลขรุ่น: | รีเลย์สตาร์-S60 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่องไม้อัด |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องทดสอบรีเลย์, ชุดทดสอบรีเลย์, ชุดทดสอบรีเลย์ป้องกัน | เอาท์พุทปัจจุบัน: | 6x0…30A |
|---|---|---|---|
| เอาท์พุทแรงดันไฟฟ้า: | 6x0…150V | ความถูกต้องของเอาต์พุต: | ≤0.1% สำหรับเอาต์พุต AC |
| การดำเนินการ: | โหมดท้องถิ่น + โหมดพีซี | น้ำหนัก: | 10.6 กก. (26.37 ปอนด์) |
| แสงสูง: | ชุดทดสอบรีเลย์ Ultraportable,ชุดทดสอบรีเลย์ 10.6 กก.,ชุดฉีดรอง 60Hz สำหรับการทดสอบรีเลย์ |
||

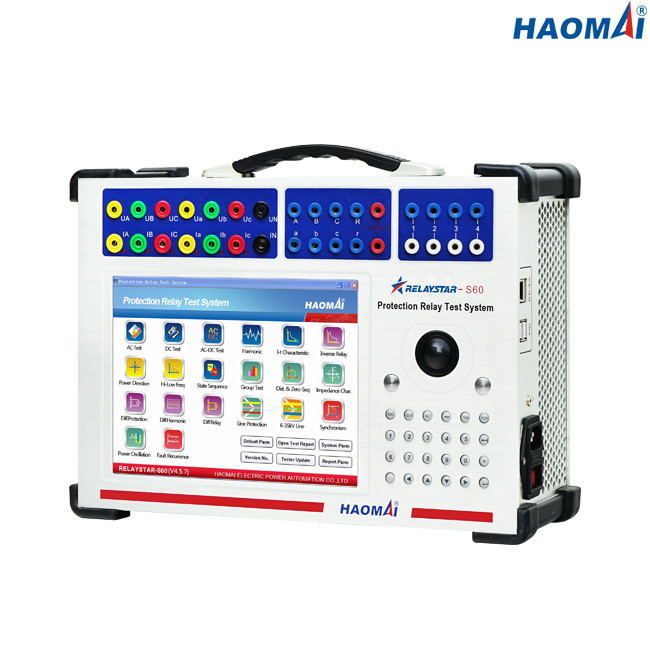

ชุดทดสอบการฉีดทุติยภูมิ 6 เฟส Ultraportable
รุ่น: RELAYSTAR-S60
RELAYSTAR-S60 เป็นชุดทดสอบการฉีดทุติยภูมิแบบ all-in-one สำหรับทดสอบรีเลย์ป้องกันแบบอิเล็กโทรเครื่องกล โซลิดสเตตและไมโครโปรเซสเซอร์ และอุปกรณ์ป้องกันที่คล้ายกันชุดทดสอบการฉีดรองนี้สามารถดำเนินการสอบเทียบรีเลย์มาตรฐานและการทดสอบการตรวจสอบ การจำลองสถานะและการทดสอบชั่วคราวRELAYSTAR-S60 สามารถจ่ายกำลังไฟฟ้า VA เต็มรูปแบบพร้อมโหลดแบบต้านทาน อุปนัย และประจุไฟฟ้าที่พิกัดกระแสไฟสูงสุด
ด้วยแหล่งกำเนิดแอนะล็อกระดับสูง 12 แหล่ง (แรงดันไฟหกแรงดัน กระแสไฟหกตัว) RELAYSTAR-S60 สามารถกำหนดค่าสำหรับการทดสอบแบบตั้งโต๊ะและการทดสอบการพิสูจน์แนวคิดสำหรับโครงร่างการถ่ายทอดที่ซับซ้อน
คุณสมบัติหลัก:
1) ขนาดเล็ก ทนทาน และน้ำหนักเบา
2) พีซีอุตสาหกรรมแบบฝังพร้อมหน้าจอ LCD ขนาด 10.4 นิ้ว
3) ใช้งานโดยมีหรือไม่มีคอมพิวเตอร์
4) กระแสไฟ 6 เฟส (6×30A) + เอาต์พุตแรงดันไฟ 6 เฟส (6×150V)
5) เอาต์พุตกระแสไฟสูง: 30 แอมป์ที่ 200 VA ต่อเฟส
6) ความถี่เอาท์พุทที่หลากหลาย
7) ซอฟต์แวร์ RELAYSTAR ที่ทรงพลังสำหรับรีโมทภายในเครื่องและพีซี
ข้อมูลทางเทคนิค
เครื่องกำเนิดกระแส
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x0…30A |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…60A | |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x0…180A | |
| ดีซี(LN) | 6x0…±10 A | |
| พลัง | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x200VA ที่ 30A |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x300VA ที่ 60A | |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x600VA ที่ 180A | |
| ดีซี(LN) | 6x100VA ที่ 10A | |
| ความแม่นยำ | กระแสสลับ: ±1mA(≤0.2A), ≤0.1% (0.2~30A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~10A) | ||
| ปณิธาน | 1mA | |
เครื่องกำเนิดแรงดันไฟฟ้า
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x0…150V |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…300V | |
| ดีซี(LN) | 6x0…±160V | |
| พลัง | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x60VA ที่ 150V |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x100VA ที่ 300V | |
| ดีซี(LN) | 6x60VA ที่ 160V | |
| ความแม่นยำ | กระแสสลับ: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| ปณิธาน | 1mV | |
อินพุตไบนารี่
| ตัวเลข | 8 |
| ลักษณะอินพุต | การติดต่อที่ไม่ได้ใช้งานหรือการติดต่อที่ปราศจากศักยภาพ |
| ลักษณะเกณฑ์ | “0”:0～6V;“1”:12V～250V |
| แม็กซ์วัดเวลา | 999999.999s |
| ความแม่นยำของเวลา | ±1ms |
| ความละเอียดของเวลา | 1ms |
เอาต์พุตไบนารี
| ตัวเลข | 4 |
| พิมพ์ | ไม่ได้ใช้งานติดต่อ |
| ความจุแตก | 250VAC/0.5A, 250VDC/0.2A |
เครื่องกำเนิดไฟฟ้าทั่วไป
| ความถี่ | ช่วง: 0 ~ 1200Hz |
| ความแม่นยำ:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| ความละเอียด: 0.001Hz | |
| เฟส | ช่วง: -360 ° ~ +360 ° |
| ความแม่นยำ: 0.1° | |
| ความละเอียด: 0.01° | |
| ฮาร์โมนิก | ลำดับการซ้อน: 2~24 ครั้ง |
| การบิดเบือน: ≤0.5% |
พาวเวอร์ซัพพลาย
| แรงดันไฟฟ้าขาเข้าที่กำหนด | กำหนดเอง (AC 220V/230V/120V±10%, 1 เฟส) |
| ความถี่ที่กำหนด | 50/60 Hz |
| จัดอันดับปัจจุบัน | 10A ที่ 230V / 12A ที่ 115V |
| การเชื่อมต่อ | เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320) |
สภาพแวดล้อม
| อุณหภูมิในการทำงาน | 0 ... +50 °C (+32 ... +122 °F) |
| อุณหภูมิในการจัดเก็บ | -25 ... +70 °C (-13 ... +158 °F) |
| ช่วงความชื้น | ความชื้นสัมพัทธ์ 5 ... 95 % ไม่ควบแน่น |
| การสั่นสะเทือน | IEC 60068-2-6(20m/s2 ที่ 10 ... 150 Hz) |
เบ็ดเตล็ด
| น้ำหนัก | 10.6 กก. (26.37 ปอนด์) |
| ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ) | 350×250×120มม.(13.78x9.84x4.72 นิ้ว) |
| พอร์ตเชื่อมต่อ | พอร์ต USB2.0 2 พอร์ต, พอร์ต Ethernet 1 พอร์ต |
ชุดทดสอบการฉีดทุติยภูมิ 6 เฟสแบบพกพา Ultraportable RELAYSTAR-S60 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับวิศวกรทดสอบและทดสอบเดินระบบเพื่อดำเนินการทดสอบรีเลย์ป้องกันในไซต์งาน
ชุดทดสอบการฉีดทุติยภูมิ 6 เฟส Ultraportable RELAYSTAR-S60 ได้รับการพัฒนาและผลิตภายใต้ระบบที่ลงทะเบียน ISO 9001RELAYSTAR-S60 มีการป้องกันที่สมบูรณ์แบบเอาต์พุตกระแสไฟและแรงดันไฟทั้งหมดรองรับการโอเวอร์โหลดและการลัดวงจรได้อย่างเต็มที่ และป้องกันสัญญาณชั่วคราวแรงดันสูงภายนอกและอุณหภูมิเกิน
