HAOMAI 10A 230V CT PT อุปกรณ์ทดสอบความทนทานความแม่นยำสูง 0.05%

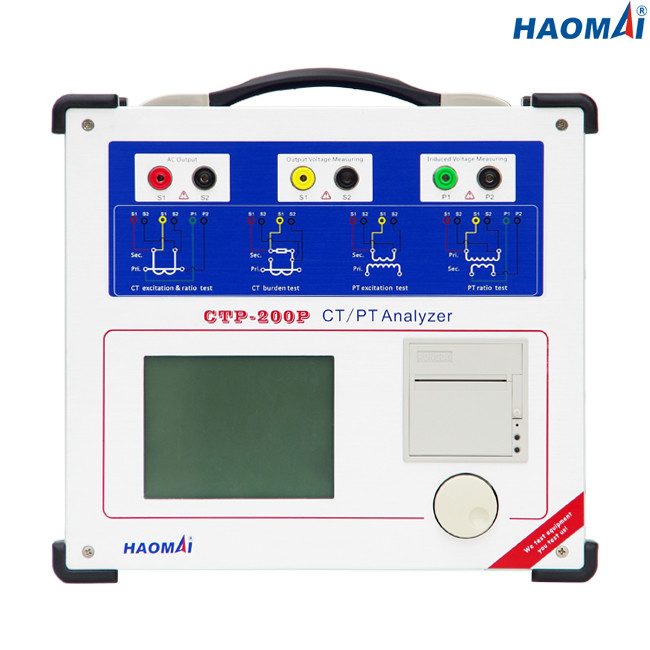

เครื่องวิเคราะห์ CT/PT ความแม่นยำสูง



รุ่น: CTP-200P

เครื่องวิเคราะห์ CT/PT CTP-200P คือระบบทดสอบที่ปฏิวัติวงการสำหรับ CT และ PT ต่างๆ ตามมาตรฐาน IEC และ IEEE/ANSI

ความแม่นยำในการวัดของเครื่องวิเคราะห์ CT/PT CTP-200P นั้นสูงมาก ถึง 0.05%

เครื่องวิเคราะห์ CT/PT สามารถทำการทดสอบให้เสร็จสิ้นโดยอัตโนมัติภายในไม่กี่วินาทีด้วยเมาส์โรตารีมัลติฟังก์ชั่นที่ได้รับการจดสิทธิบัตรเพียงคลิกเดียวช่วยให้สามารถทดสอบแรงดันไฟฟ้าที่หัวเข่าได้ถึง 40kV CTs และ PTs ในสถานที่จริงในโครงข่ายไฟฟ้าหรือในโรงงานผลิตหรือห้องปฏิบัติการทดสอบของผู้ผลิต



คุณสมบัติหลัก

●สามารถทดสอบ Protection CTs, Measuring CTs, TP class CTs และ inductive PTs

●ทดสอบลักษณะการกระตุ้นและเส้นโค้งข้อผิดพลาดตามหลักการวัดความถี่ต่ำ

●อัตราส่วนการวัด ขั้ว ความคลาดเคลื่อนของอัตราส่วน และข้อผิดพลาดในการเคลื่อนที่ของเฟสตามวิธีแรงดันไฟฟ้า

●นำเมาส์โรตารี่มัลติฟังก์ชั่นที่ได้รับการจดสิทธิบัตรมาแทนที่ปุ่มกด

●ใช้หน้าจอ LCD ขนาด 5.7 นิ้วเพื่อแสดงผล

●ใช้ DSP, ARM และระบบปฏิบัติการ LINUX แบบฝังตัว

●มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี

●ความแม่นยำในการวัดที่สูงขึ้น: 0.05%

●พิมพ์ผลการทดสอบโดยตรงด้วยเครื่องพิมพ์เทอร์มอลในตัว

●ขนาดเล็กและน้ำหนักเบา (9 กก. / 19.84 ปอนด์) พกพาสะดวก



ข้อมูลทางเทคนิค

●มาตรฐานการทดสอบ: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●การวัดแรงดันเข่าสูงสุด: 40kV

●ช่วงเอาต์พุต:

แรงดันไฟฟ้า: 0 ~ 180V (RMS)

ปัจจุบัน: 0 ~ 12A (RMS), 36A (ค่าสูงสุด)

●ความแม่นยำในการวัดแรงดันไฟฟ้า: ±0.05%

●การวัดอัตราส่วน CT:

ช่วง: 1 ~ 30000

ความแม่นยำ: ±0.05%

●การวัดอัตราส่วน PT:

ช่วง: 1~10000

ความแม่นยำ: ±0.05%

●การวัดเฟส:

ความแม่นยำ: ±2 นาที

ความละเอียด: 0.01นาที

●การวัดค่าความต้านทานของขดลวดทุติยภูมิ:

ช่วง: 0 ~ 300Ω

ความแม่นยำ: 0.1%±1mΩ

●การวัดภาระ:

ช่วง: 0 ~ 300VA

ความแม่นยำ: 0.1%±0.1VA

●ความจุหน่วยความจำ: >3000 กลุ่มผลการทดสอบ

●พาวเวอร์ซัพพลาย

แรงดันไฟฟ้าขาเข้าที่กำหนด	กำหนดเอง (AC230V/120V±10%, 1 เฟส)
ความถี่ที่กำหนด	50/60 Hz
จัดอันดับปัจจุบัน	10A ที่ 230V / 12A ที่ 120V
การเชื่อมต่อ	เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320)



●สภาพแวดล้อม

อุณหภูมิในการทำงาน	0 ... +50 °C (+32 ... +122 °F)
อุณหภูมิในการจัดเก็บ	-25 ... +70 °C (-13 ... +158 °F)
ช่วงความชื้น	ความชื้นสัมพัทธ์ 5 ... 95 % ไม่ควบแน่น
การสั่นสะเทือน	IEC 60068-2-6(20m/s2 ที่ 10 ... 150 Hz)



●เบ็ดเตล็ด

น้ำหนัก	9 กก.(19.84 ปอนด์)
ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ)	340×300×150 มม. (13.39x11.81x5.91 นิ้ว)
พอร์ตเชื่อมต่อ	พอร์ต USB2.0 2 พอร์ต, พอร์ตสื่อสาร 1 พอร์ต



●มาตรฐานความปลอดภัยความเข้ากันได้ทางแม่เหล็กไฟฟ้า

EMC	ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) 2004/108/EC (สอดคล้องกับ CE)
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
ความปลอดภัย	ผลิตภัณฑ์นี้เป็นไปตาม Directive 2006/95/EC แรงดันไฟฟ้าต่ำ (ตามมาตรฐาน CE)
	IEC 61010-1



เครื่องวิเคราะห์ CT/PT CTP-200P เป็นตัวเลือกที่ดีที่สุดสำหรับการทดสอบเครื่องแปลงกระแสไฟฟ้าและหม้อแปลงไฟฟ้าที่มีศักยภาพ (Voltage Transformers)



เครื่องวิเคราะห์ CT/PT CTP-200P ผ่านการทดสอบการฝากขายใน State Grid Center of Metrology Co.,Ltd ซึ่งได้รับการรับรองภายใต้ ISO/IEC 17025



เครื่องวิเคราะห์ CT/PT CTP-200P ยังได้รับการสอบเทียบในห้องปฏิบัติการบุคคลที่สามที่ได้รับการรับรองภายใต้ ISO/IEC 17025



รายงานการทดสอบสินค้าฝากขายและรายงานการสอบเทียบแสดงไว้ด้านล่าง
