อุปกรณ์ทดสอบหม้อแปลงกระแสไฟ 120V 60Hz, เครื่องวิเคราะห์ CT VT แบบพกพา

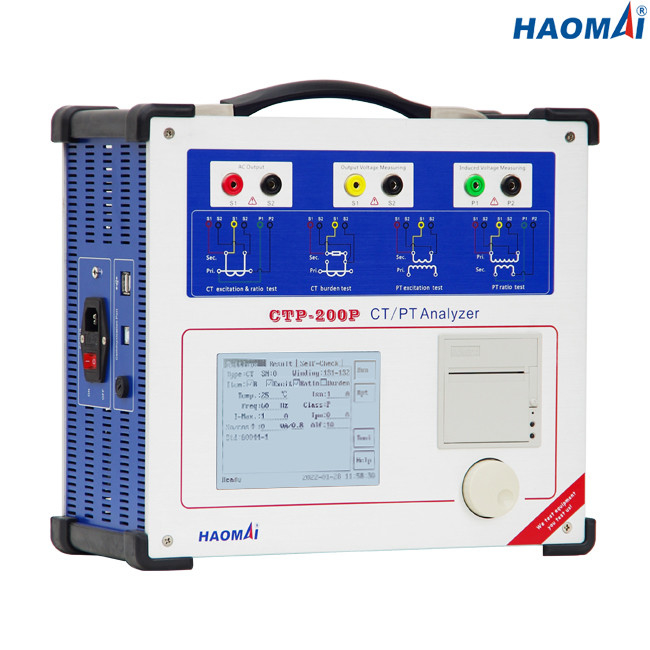

ชุดทดสอบหม้อแปลงกระแสแบบพกพา

รุ่น: CTP-200P

ชุดทดสอบหม้อแปลงกระแสแบบพกพารุ่น CTP-200P ได้รับการออกแบบมาเพื่อวัดค่าพารามิเตอร์ที่เกี่ยวข้องของหม้อแปลงกระแส (CT) โดยอัตโนมัติ เช่น ลักษณะการกระตุ้น อัตราส่วนรอบ ขั้ว ความต้านทานของขดลวด ความเหนี่ยวนำอิ่มตัวและไม่อิ่มตัว เปอร์เซ็นต์ฟลักซ์การตกค้าง ปัจจัยจำกัดความแม่นยำ ( ALF) หรือปัจจัยความปลอดภัยของเครื่องมือ (FS) ภาระรอง ฯลฯ

CTP-200P ยังอนุญาตให้จำลองอัตราส่วน ค่าคงที่เวลารอง ALF และ FS ที่ภาระที่ปรับได้อิสระและกระแสหลักหลังจากการทดสอบด้วยผลการทดสอบที่กำหนด

ชุดทดสอบหม้อแปลงกระแสไฟแบบพกพา CTP-200P ยังรองรับการทดสอบหม้อแปลงแรงดันไฟ (VT)สามารถทดสอบอัตราส่วน ขั้ว ลักษณะการกระตุ้น และความต้านทานการม้วนงอของ VT ได้

ชุดทดสอบหม้อแปลงกระแสไฟแบบพกพา CTP-200P มีความทนทานและทนต่อสัญญาณรบกวนทางไฟฟ้าในสถานีไฟฟ้าแรงสูง

คุณสมบัติหลัก

●สามารถทดสอบ Protection CTs, Measuring CTs, PR/PX CTs, TPS/TPX/TPY/TPZ CTs และ inductive VTs ที่กำหนดไว้ใน IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ ANSI C57.13

●ทดสอบลักษณะการกระตุ้นและเส้นโค้งข้อผิดพลาดตามหลักการวัดความถี่ต่ำ

●อัตราส่วนการวัด ขั้ว ความคลาดเคลื่อนของอัตราส่วน และข้อผิดพลาดในการเคลื่อนที่ของเฟสตามวิธีแรงดันไฟฟ้า

●นำเมาส์โรตารีมัลติฟังก์ชั่นที่ได้รับการจดสิทธิบัตรมาแทนที่ปุ่มกด

●หน้าจอ LCD ขนาด 5.7 นิ้วที่อ่านแสงแดดได้สำหรับจอแสดงผล

●ใช้ DSP, ARM และระบบปฏิบัติการ LINUX แบบฝังตัว

●มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี

●ความแม่นยำในการวัดที่สูงขึ้น: 0.05%

●สูงสุดทดสอบแรงดันไฟฟ้าที่หัวเข่าของ CT สูงถึง 40kV

●ทำการทดสอบภาระรอง

●การล้างอำนาจแม่เหล็กอัตโนมัติของ CT

●พิมพ์ผลการทดสอบโดยตรงด้วยเครื่องพิมพ์เทอร์มอลในตัว

●ขนาดเล็กและน้ำหนักเบา (9 กก. / 19.84 ปอนด์) พกพาสะดวก

ข้อมูลทางเทคนิค

●มาตรฐานการทดสอบ: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●การวัดแรงดันเข่าสูงสุด: 40kV

●ช่วงเอาท์พุท:

แรงดันไฟฟ้า: 0 ~ 180V (RMS)

ปัจจุบัน: 0 ~ 12A (RMS), 36A (ค่าสูงสุด)

●ความแม่นยำในการวัดแรงดันไฟฟ้า: ±0.05%

●การวัดอัตราส่วน CT:

ช่วง: 1 ~ 30000

ความแม่นยำ: ±0.05%

●การวัดอัตราส่วน PT:

ช่วง: 1~10000

ความแม่นยำ: ±0.05%

●การวัดเฟส:

ความแม่นยำ: ±2 นาที

ความละเอียด: 0.01นาที

●การวัดค่าความต้านทานของขดลวดทุติยภูมิ:

ช่วง: 0 ~ 300Ω

ความแม่นยำ: 0.1%±1mΩ

●การวัดภาระ:

ช่วง: 0 ~ 300VA

ความแม่นยำ: 0.1%±0.1VA

●ความจุหน่วยความจำ: >3000 กลุ่มผลการทดสอบ

●พาวเวอร์ซัพพลาย

●สภาพแวดล้อม

●เบ็ดเตล็ด

ซอฟต์แวร์ของ Portable Current Transformer Test Set CTP-200P สามารถทำงานบนพีซีที่มีระบบปฏิบัติการ Windowsฟรีสำหรับการอัพเกรดเวอร์ชั่นซอฟต์แวร์

ชุดทดสอบหม้อแปลงกระแสไฟแบบพกพา CTP-200P ตั้งอยู่ในกล่องหุ้มที่ทนทานต่อการกระแทกและการสั่นสะเทือนแบบพกพา มีที่จับด้านข้างและมีล้อและที่จับแบบยืดหดได้
