ชุดทดสอบหม้อแปลงไฟฟ้า CT PT น้ำหนักเบา 40kV พร้อมกล่องสวิตช์ Multitap

เครื่องวิเคราะห์ CT & VTพร้อมกล่องสวิตช์หลายปุ่ม

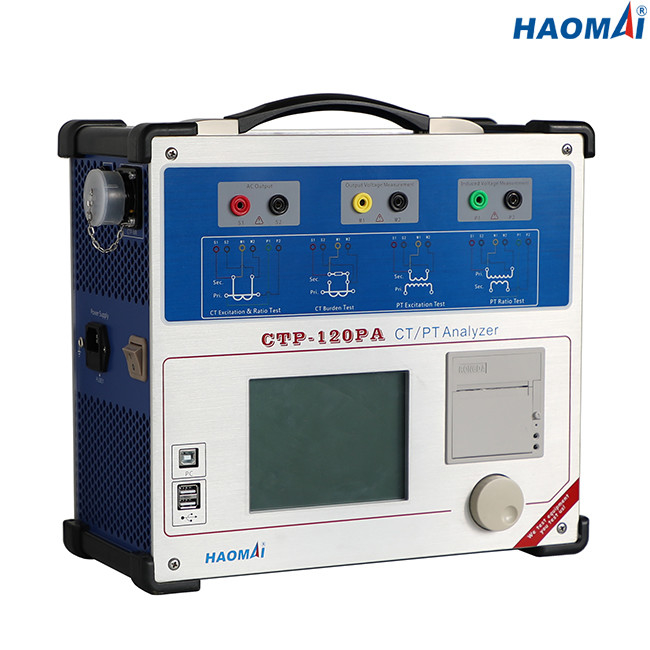

รุ่น: CTP-120PA

เครื่องวิเคราะห์ CT & VT CTP-120PA เป็นเครื่องที่น้ำหนักเบาและพกพาสะดวก สามารถทดสอบทั้งหม้อแปลงกระแสและหม้อแปลงแรงดันไฟฟ้า

ด้วยน้ำหนักที่น้อยกว่า 9 กก. (19.84 ปอนด์) CTP-120PA จึงเป็นอุปกรณ์พกพาระดับสูงที่ให้ความแม่นยำในการทดสอบด้วยความสามารถในการแสดงความอิ่มตัว อัตราส่วน ขั้ว และความต้านทานของขดลวดในหม้อแปลงกระแส CTP-120PA ยังสามารถใช้สำหรับการทดสอบการวัดแสงและการป้องกันระดับแรงดันไฟฟ้า/หม้อแปลงที่มีศักยภาพ

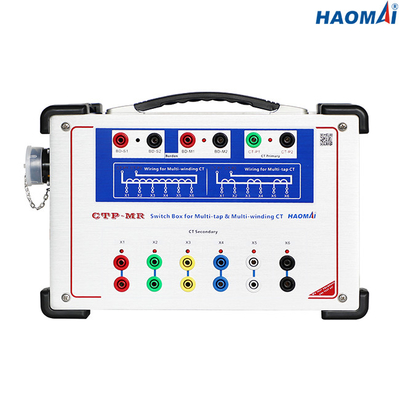

เครื่องวิเคราะห์ CT & VT CTP-120PA ให้ไมโครโปรเซสเซอร์ที่ควบคุมแรงดันไฟฟ้าและเอาต์พุตปัจจุบัน พร้อมกับเครื่องมือวัดที่แม่นยำสำหรับการทดสอบ CT และ VT แบบอัตราส่วนเดี่ยวและหลายอัตราส่วนโดยอัตโนมัติกล่องสวิตช์ multi-tap ที่ติดตั้งไว้ทำให้การทดสอบ CT แบบ multi-tap ทำได้ง่ายมันจะเชื่อมต่อโดยตรงกับ CT แบบหลายอัตราส่วน และทำการทดสอบอัตราส่วนกับก๊อกทั้งหมดด้วยการกดปุ่มเพียงปุ่มเดียวและไม่ต้องเปลี่ยนลีดซึ่งจะช่วยลดเวลาในการทดสอบลงอย่างมาก

CT & VT Analyzer CTP-120PA สามารถควบคุมได้ผ่านหน้าจอ TFT LCD ขนาด 5.7 นิ้วความละเอียดสูงและแสงแดดอินเทอร์เฟซนี้ช่วยให้ผู้ใช้ทำการทดสอบได้อย่างรวดเร็วและง่ายดายโดยใช้เมาส์โรตารีมัลติฟังก์ชั่นที่ได้รับการจดสิทธิบัตร

นอกจากนี้ยังสามารถควบคุม CT & VT Analyzer CTP-120PA ผ่านแล็ปท็อปที่ใช้ซอฟต์แวร์ทดสอบ CTP ที่ใช้ระบบปฏิบัติการ Windows

คุณสมบัติหลัก

●สามารถทดสอบ Protection CTs, Measuring CTs, TP class CTs และ inductive VTs

●ทดสอบลักษณะการกระตุ้นและเส้นโค้งข้อผิดพลาดตามหลักการวัดความถี่ต่ำ

●อัตราส่วนการวัด ขั้ว ความคลาดเคลื่อนของอัตราส่วน และข้อผิดพลาดในการเคลื่อนที่ของเฟสตามวิธีแรงดันไฟฟ้า

●สามารถทดสอบ CT แบบหลายอัตราส่วนโดยอัตโนมัติโดยไม่ต้องเดินสายใหม่

●นำเมาส์โรตารีมัลติฟังก์ชั่นที่ได้รับการจดสิทธิบัตรมาแทนที่ปุ่มกด

●ใช้หน้าจอ LCD ขนาด 5.7 นิ้วเพื่อแสดงผล

●ใช้ DSP, ARM และระบบปฏิบัติการ LINUX แบบฝังตัว

●มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี

●ความแม่นยำในการวัดที่สูงขึ้น: 0.05%

●การล้างอำนาจแม่เหล็กอัตโนมัติของ CT

●พิมพ์ผลการทดสอบโดยตรงด้วยเครื่องพิมพ์เทอร์มอลในตัว

●ขนาดเล็กและน้ำหนักเบา (9 กก. / 19.84 ปอนด์) พกพาสะดวก

ข้อมูลทางเทคนิค

●มาตรฐานการทดสอบ: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●การวัดแรงดันเข่าสูงสุด: 40kV

●ช่วงเอาท์พุท:

แรงดันไฟฟ้า: 0 ~ 180V (RMS)

ปัจจุบัน: 0 ~ 12A (RMS), 36A (ค่าสูงสุด)

●ความแม่นยำในการวัดแรงดันไฟฟ้า: ±0.05%

●การวัดอัตราส่วน CT:

ช่วง: 1 ~ 30000

ความแม่นยำ: ±0.05%

●การวัดอัตราส่วน PT:

ช่วง: 1~10000

ความแม่นยำ: ±0.05%

●การวัดเฟส:

ความแม่นยำ: ±2 นาที

ความละเอียด: 0.01นาที

●การวัดค่าความต้านทานของขดลวดทุติยภูมิ:

ช่วง: 0 ~ 300Ω

ความแม่นยำ: 0.1%±1mΩ

●การวัดภาระ:

ช่วง: 0 ~ 300VA

ความแม่นยำ: 0.1%±0.1VA

●ความจุหน่วยความจำ: >3000 กลุ่มผลการทดสอบ

●พาวเวอร์ซัพพลาย

●สภาพแวดล้อม

●เบ็ดเตล็ด

●มาตรฐานความปลอดภัยความเข้ากันได้ทางแม่เหล็กไฟฟ้า

เครื่องวิเคราะห์ CT & VT CTP-120PA เป็นเครื่องมือทดสอบในอุดมคติและไม่ซ้ำใครสำหรับการทดสอบ CT แบบอัตราส่วนเดียวและหลายอัตราส่วน ตลอดจนสำหรับการทดสอบ VT แบบเหนี่ยวนำ
