ชุดทดสอบหม้อแปลงไฟฟ้ากระแสสลับ 50/60Hz แรงดันเข่าสูงสุด 40kV

ชุดทดสอบหม้อแปลงเครื่องมืออัตโนมัติ

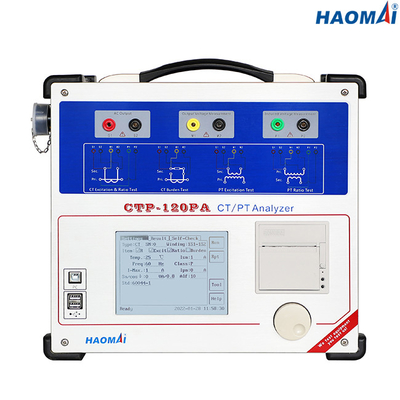

รุ่น: CTP-120PA

ชุดทดสอบหม้อแปลงเครื่องมืออัตโนมัติ CTP-120PA เป็นชุดทดสอบแบบพกพาและมัลติฟังก์ชั่นสำหรับการทดสอบทั้งหม้อแปลงกระแสและหม้อแปลงแรงดันในการกำหนดค่าอุปกรณ์ เช่น การติดตั้งในหม้อแปลง เบรกเกอร์วงจรน้ำมัน หรือสวิตช์เกียร์จำเป็นต้องแยกอุปกรณ์ออกจากระบบไฟฟ้าโดยสิ้นเชิง

เพียงคลิกปุ่มเดียว CTP-120PA จะทำการทดสอบความอิ่มตัวของ CT และคำนวณจุดเข่าที่ได้รับการจัดอันดับตาม IEEE C57.13.1, IEC 60044-1, IEC 60044-6 หรือ IEC 61869 ทั้งสองมาตรฐานและของ CT เฉพาะทาง เช่น PX, TPS, TPX, TPY และ TPZการทดสอบความอิ่มตัวสามารถทดสอบจุดเข่าได้ถึง 40 kVทำให้สามารถทดสอบ CT รุ่นที่ใหญ่กว่าด้วยเครื่องมือแบบพกพาได้

CT สถานีย่อยจำนวนมากมีอัตราส่วนรองหลายอัตราส่วน ดังนั้น CTP-120PA จึงมีความสามารถในการพล็อตและแสดงเส้นโค้งความอิ่มตัวของ CT สูงสุด 6 เส้นพร้อมกัน

ในฐานะที่เป็นส่วนหนึ่งของโปรแกรมการบำรุงรักษาปกติเพื่อตรวจสอบการอ่านค่าจากโรงงานและค้นหาข้อบกพร่องในหม้อแปลงแรงดันไฟฟ้า CTP-120PA สามารถวัดอัตราส่วน ขั้ว ลักษณะการกระตุ้น และความต้านทานของขดลวดทุติยภูมิได้อย่างแม่นยำ

คุณสมบัติหลัก

●สามารถทดสอบ Protection CTs, Measuring CTs, TP class CTs และ inductive VTs

●ทดสอบลักษณะการกระตุ้นและเส้นโค้งข้อผิดพลาดตามหลักการวัดความถี่ต่ำ

●อัตราส่วนการวัด ขั้ว ความคลาดเคลื่อนของอัตราส่วน และข้อผิดพลาดในการเคลื่อนที่ของเฟสตามวิธีแรงดันไฟฟ้า

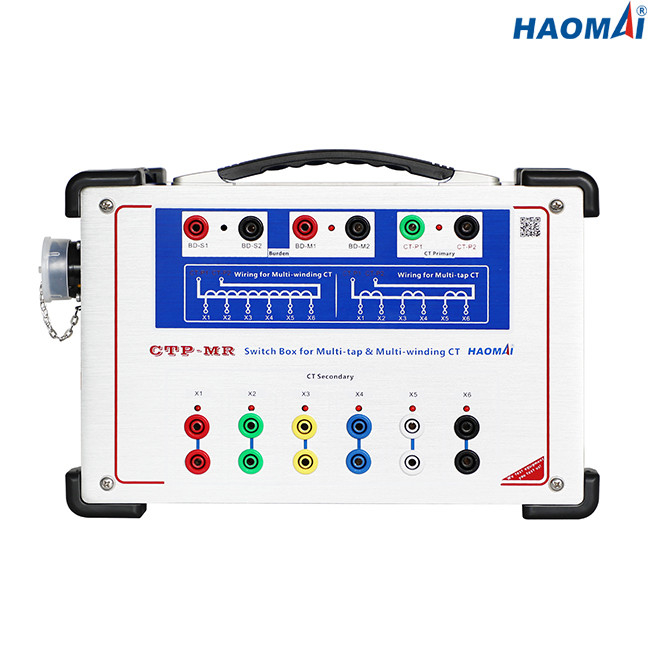

●สามารถทดสอบ CT แบบหลายอัตราส่วนโดยอัตโนมัติโดยไม่ต้องเดินสายใหม่

●นำเมาส์โรตารีมัลติฟังก์ชั่นที่ได้รับการจดสิทธิบัตรมาแทนที่ปุ่มกด

●ใช้หน้าจอ LCD ขนาด 5.7 นิ้วเพื่อแสดงผล

●ใช้ DSP, ARM และระบบปฏิบัติการ LINUX แบบฝังตัว

●มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี

●ความแม่นยำในการวัดที่สูงขึ้น: 0.05%

●การวัดแรงดันเข่าสูงสุด 40kV

●สามารถทำการทดสอบภาระรองได้

●การล้างอำนาจแม่เหล็กอัตโนมัติของ CT

●พิมพ์ผลการทดสอบโดยตรงด้วยเครื่องพิมพ์เทอร์มอลในตัว

●ขนาดเล็กและน้ำหนักเบา (9 กก. / 19.84 ปอนด์) พกพาสะดวก

ข้อมูลทางเทคนิค

●มาตรฐานการทดสอบ: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●การวัดแรงดันเข่าสูงสุด: 40kV

●ช่วงเอาท์พุท:

แรงดันไฟฟ้า: 0 ~ 180V (RMS)

ปัจจุบัน: 0 ~ 12A (RMS), 36A (ค่าสูงสุด)

●ความแม่นยำในการวัดแรงดันไฟฟ้า: ±0.05%

●การวัดอัตราส่วน CT:

ช่วง: 1 ~ 30000

ความแม่นยำ: ±0.05%

●การวัดอัตราส่วน PT:

ช่วง: 1~10000

ความแม่นยำ: ±0.05%

●การวัดเฟส:

ความแม่นยำ: ±2 นาที

ความละเอียด: 0.01นาที

●การวัดค่าความต้านทานของขดลวดทุติยภูมิ:

ช่วง: 0 ~ 300Ω

ความแม่นยำ: 0.1%±1mΩ

●การวัดภาระ:

ช่วง: 0 ~ 300VA

ความแม่นยำ: 0.1%±0.1VA

●ความจุหน่วยความจำ: >3000 กลุ่มผลการทดสอบ

●พาวเวอร์ซัพพลาย

●สภาพแวดล้อม

●เบ็ดเตล็ด

●มาตรฐานความปลอดภัยความเข้ากันได้ทางแม่เหล็กไฟฟ้า

ระหว่างการทำงานและการทดสอบความต้านทานของขดลวด DC เป็นประจำ CT จะกลายเป็นแม่เหล็กได้ชุดทดสอบหม้อแปลงไฟฟ้าเครื่องมืออัตโนมัติ CTP-120PA มีฟังก์ชันล้างอำนาจแม่เหล็กของ CT อัตโนมัติ ซึ่งช่วยให้สามารถระบุจุดเข่าและอัตราส่วนได้อย่างแม่นยำ จึงให้ผลการทดสอบที่มีเสถียรภาพ ทำซ้ำได้ และลดเวลาในการทดสอบ
