Name: CT PT เครื่องมือชุดทดสอบหม้อแปลงไฟฟ้าเอาต์พุตน้ำหนักเบา 0-12A
Brand: HAOMAI
SKU: CTP-200P

CT PT เครื่องมือชุดทดสอบหม้อแปลงไฟฟ้าเอาต์พุตน้ำหนักเบา 0-12A

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	HAOMAI
ได้รับการรับรอง:	ISO9001:2015, Test Report, Calibration Report
หมายเลขรุ่น:	CTP-200P

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	negotiation
รายละเอียดการบรรจุ:	กรณีขนส่ง + กล่องไม้อัด
เวลาการส่งมอบ:	5-10 วันทำการ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	400 ชุดต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อผลิตภัณฑ์:	เครื่องวิเคราะห์ CT, เครื่องทดสอบ CT, ชุดทดสอบ CT, ระบบทดสอบ CT/VT	เอาท์พุทปัจจุบัน:	0-12A(RMS), 36A(ค่าสูงสุด)
เอาท์พุทแรงดันไฟฟ้า:	0-180V(RMS)	การวัดความแม่นยำของอัตราส่วน CT:	±0.05%
Max. แม็กซ์ Knee-point Voltage แรงดันจุดเข่า:	40kV	การดำเนินการ:	โหมดโลคัลหรือโหมดพีซี
แสงสูง:	ชุดทดสอบหม้อแปลงเครื่องมือ CT , ชุดทดสอบหม้อแปลงเครื่องมือ PT , ชุดทดสอบ CT น้ำหนักเบา

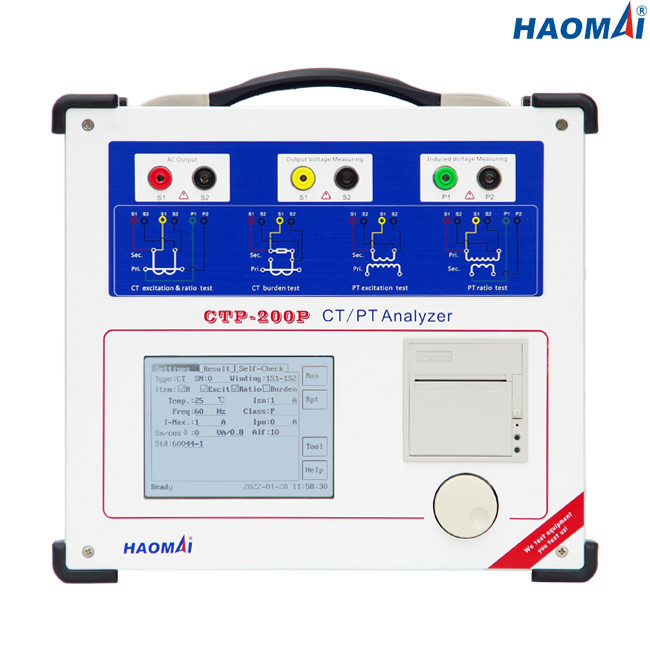

Universal CT และ PT Tester

แบบอย่าง:CTP-200P

Universal CT and PT Tester CTP-200P เป็นเครื่องมือแบบพกพาภาคสนามน้ำหนักเบาที่ออกแบบมาเพื่อทดสอบ CT และ PT ที่ติดตั้งในระบบยูทิลิตี้สามารถใช้สำหรับการทดสอบในเวิร์กช็อปเป็นประจำ รวมถึงการทดสอบภาคสนาม

Universal CT และ PT Tester CTP-200P สามารถทดสอบการวัด CT ได้ แต่ยังสามารถทดสอบ CT การป้องกันสำหรับอัตราส่วนและข้อผิดพลาดของเฟสที่ภาระปกติตามมาตรฐาน IEC61869-2, IEC60044-1,60044-6 และ IEEE/ANSI C57 13.

ในโหมดการทดสอบในพื้นที่ ผู้ปฏิบัติงานสามารถใช้เมาส์โรตารีมัลติฟังก์ชั่นที่ได้รับการจดสิทธิบัตรที่แผงด้านหน้าเพื่อป้อนข้อมูลเกี่ยวกับรายการที่จะทำการทดสอบหน้าจอ LCD ขนาด 5.7 นิ้วที่อ่านได้กลางแดดจะแสดงข้อมูลที่สำคัญและผลการทดสอบขั้นสุดท้าย

สำหรับการทดสอบอัตโนมัติบนพีซี เครื่อง CTP-200P แต่ละเครื่องจะมาพร้อมกับซอฟต์แวร์ CTP เวอร์ชันติดตั้งซอฟต์แวร์ CTP ได้รับการออกแบบมาให้ทำงานบนพีซีที่มีระบบปฏิบัติการ Windows 10

คุณสมบัติหลัก

●สามารถทดสอบ Protection CTs, Measuring CTs, PR/PX CTs, TPS/TPX/TPY/TPZ CTs และ inductive PTs

●ทดสอบลักษณะการกระตุ้นและเส้นโค้งข้อผิดพลาดตามหลักการวัดความถี่ต่ำ

●อัตราส่วนการวัด ขั้ว ความคลาดเคลื่อนของอัตราส่วน และข้อผิดพลาดในการเคลื่อนที่ของเฟสตามวิธีแรงดันไฟฟ้า

●นำเมาส์โรตารีมัลติฟังก์ชั่นที่ได้รับการจดสิทธิบัตรมาแทนที่ปุ่มกด

●ใช้หน้าจอ LCD ขนาด 5.7 นิ้วเพื่อแสดงผล

●ใช้ DSP, ARM และระบบปฏิบัติการ LINUX แบบฝังตัว

●มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี

●ความแม่นยำในการวัดที่สูงขึ้น: 0.05%

●สูงสุดทดสอบแรงดันไฟฟ้าที่หัวเข่าของ CT สูงถึง 40kV

●การล้างอำนาจแม่เหล็กอัตโนมัติของ CT

●พิมพ์ผลการทดสอบโดยตรงด้วยเครื่องพิมพ์เทอร์มอลในตัว

●ขนาดเล็กและน้ำหนักเบา (9 กก. / 19.84 ปอนด์) พกพาสะดวก

ข้อมูลทางเทคนิค

●มาตรฐานการทดสอบ: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●การวัดแรงดันเข่าสูงสุด: 40kV

●ช่วงเอาท์พุท:

แรงดันไฟฟ้า: 0 ~ 180V (RMS)

ปัจจุบัน: 0 ~ 12A (RMS), 36A (ค่าสูงสุด)

●ความแม่นยำในการวัดแรงดันไฟฟ้า: ±0.05%

●การวัดอัตราส่วน CT:

ช่วง: 1 ~ 30000

ความแม่นยำ: ±0.05%

●การวัดอัตราส่วน PT:

ช่วง: 1~10000

ความแม่นยำ: ±0.05%

●การวัดเฟส:

ความแม่นยำ: ±2 นาที

ความละเอียด: 0.01นาที

●การวัดค่าความต้านทานของขดลวดทุติยภูมิ:

ช่วง: 0 ~ 300Ω

ความแม่นยำ: 0.1%±1mΩ

●การวัดภาระ:

ช่วง: 0 ~ 300VA

ความแม่นยำ: 0.1%±0.1VA

●ความจุหน่วยความจำ: >3000 กลุ่มผลการทดสอบ

●พาวเวอร์ซัพพลาย

แรงดันไฟฟ้าขาเข้าที่กำหนด	กำหนดเอง (AC220V/230V/120V±10%, 1 เฟส)
ความถี่ที่กำหนด	50/60 Hz
จัดอันดับปัจจุบัน	10A ที่ 230V / 12A ที่ 120V
การเชื่อมต่อ	เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320)

●สภาพแวดล้อม

อุณหภูมิในการทำงาน	0 ... +50 °C (+32 ... +122 °F)
อุณหภูมิในการจัดเก็บ	-25 ... +70 °C (-13 ... +158 °F)
ช่วงความชื้น	ความชื้นสัมพัทธ์ 5 ... 95 % ไม่ควบแน่น
การสั่นสะเทือน	IEC 60068-2-6(20m/s2 ที่ 10 ... 150 Hz)

●เบ็ดเตล็ด

น้ำหนัก	9 กก.(19.84 ปอนด์)
ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ)	340×300×150 มม. (13.39x11.81x5.91 นิ้ว)
พอร์ตเชื่อมต่อ	พอร์ต USB2.0 2 พอร์ต, พอร์ตสื่อสาร 1 พอร์ต
