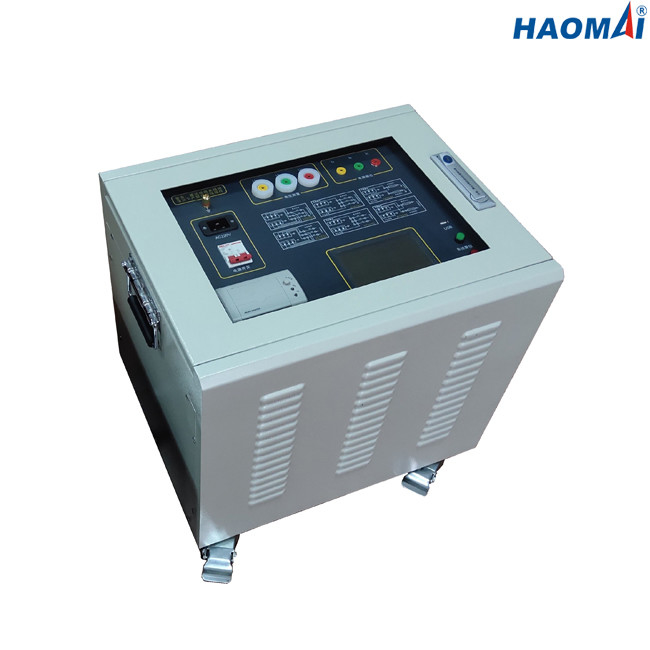

อุปกรณ์ทดสอบสายเคเบิล HV อเนกประสงค์ 8A 55Hz พร้อมหน้าจอสัมผัส

เครื่องวิเคราะห์อิมพีแดนซ์สายส่ง

แบบอย่าง: HLT-300

เครื่องวิเคราะห์อิมพีแดนซ์สายส่ง HLT-300 เป็นเครื่องมือที่มีความแม่นยำสูงสำหรับการทดสอบพารามิเตอร์สายส่งไฟฟ้าแรงสูงต่างๆ ในโรงไฟฟ้า สถานีย่อย หรือห้องปฏิบัติการเครื่องมือนี้มีโครงสร้างแบบบูรณาการกับโมดูลการแปลงความถี่ในตัว ซึ่งสามารถส่งออกพลังงานโดยใช้การควบคุมแรงดันไฟฟ้าในการแปลงความถี่ความถี่สามารถเปลี่ยนเป็น 45Hz หรือ 55Hzเทคโนโลยีการกรองแบบดิจิตอลถูกนำมาใช้เพื่อหลีกเลี่ยงการรบกวนของสนามไฟฟ้าความถี่พลังงานในไซต์ และแก้ปัญหาการวัดที่แม่นยำโดยพื้นฐานภายใต้การรบกวนของสนามไฟฟ้าแรงสูง

คุณสมบัติหลัก

●การทำงานแบบสแตนด์อโลนโดยใช้หน้าจอสัมผัส ไม่จำเป็นต้องใช้พีซี

●ความสามารถในการป้องกันการเหนี่ยวนำแรงดันไฟฟ้าสูง

●ใช้เทคโนโลยีการแปลงความถี่เพื่อการวัดที่แม่นยำ

●สามารถวัดแรงดันไฟเหนี่ยวนำและกระแสไฟเหนี่ยวนำได้โดยตรง

●สามารถวัดอิมพีแดนซ์ มุมอิมพีแดนซ์ ความต้านทาน รีแอกแตนซ์ และความเหนี่ยวนำของสายส่งไฟฟ้า HV

●สามารถบันทึกผลการทดสอบไว้บนเครื่องได้

●สามารถพิมพ์ผลการทดสอบได้โดยตรงผ่านเครื่องพิมพ์เทอร์มอลในตัว

●การต่อสายไฟอย่างง่าย

ข้อมูลทางเทคนิค

1) เอาท์พุต

●สูงสุดแรงดันขาออก: AC 300V

ความถูกต้องของแรงดันขาออก: 0.5%

●สูงสุดแรงดันไฟฟ้าปัจจุบัน: 8A

ความถูกต้องของกระแสไฟขาออก: 0.5%

●ความถี่เอาต์พุต: 45Hz, 55Hz

2) การวัดความจุ

ช่วงการวัด: 0.01~30µF

ความแม่นยำในการวัด: ±1% อ่านค่า ±0.01µF (ค่าที่วัดได้ ≥1µF)

±2% ของค่าที่อ่านได้ ±0.01µF (ค่าที่วัดได้ <1µF)

ความละเอียด: 0.0001µF

3) การวัดความต้านทาน

ช่วงการวัด: 0.1 ~ 400Ω

ความแม่นยำในการวัด: ±1% อ่านค่า ±0.01Ω (ค่าที่วัดได้ ≥1Ω)

±2% ของค่าที่อ่านได้ ±0.01µF (ค่าที่วัดได้ <1Ω)

ความละเอียด: 0.0001Ω

4) มุมอิมพีแดนซ์

ช่วงการวัด: -180 ° ~ +180°

ความแม่นยำในการวัด: ±0.2° (แรงดัน ≥1.0 V)

±0.3°(แรงดัน 0.2V~1.0V)

ความละเอียด: 0.0001°

5) หลักการป้องกันการรบกวน: วิธีการแปลงความถี่

6) กระแสไฟป้องกันการรบกวน: 80A

7) แรงดันไฟฟ้าป้องกันการรบกวน: 30kV

8) ความจุ: 200 ผลการทดสอบ

9) แหล่งจ่ายไฟ: AC 220V±10%, 50/60Hz

10) ขนาด: 530x 410x 510mm(20.87x16.14x20.08 นิ้ว)

11) น้ำหนัก: 65 กก. (143.30 ปอนด์)

12) สภาพแวดล้อม

●อุณหภูมิในการจัดเก็บ: -20°C ถึง 70°C (-4°F ถึง +158°F)

●อุณหภูมิในการทำงาน: -20°C ถึง +50°C (-4°F ถึง +122° F)

●ความชื้น: < 85% RH ไม่กลั่นตัว

13) คุณสมบัติด้านความปลอดภัยและ EMC

●ความปลอดภัย: ออกแบบตามมาตรฐาน IEC61010-1, 2006/95/EC

●EMC: 2004/108/EC

เครื่องวิเคราะห์อิมพีแดนซ์ของสายส่ง HLT-300 เป็นชุดทดสอบอันทรงพลังสำหรับการวัดอิมพีแดนซ์ มุมอิมพีแดนซ์ ความต้านทาน รีแอกแตนซ์ และความเหนี่ยวนำของสายส่ง HV
