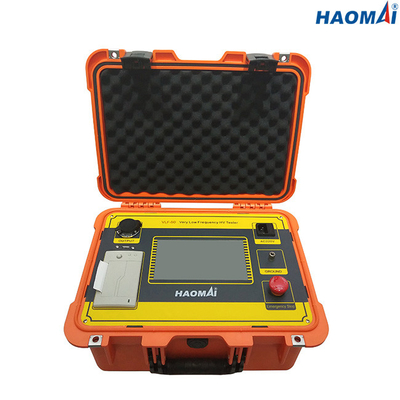

ISO9001 VLF Hipot HV เครื่องทดสอบสายเคเบิลอเนกประสงค์ 50kV

50kV VLF เครื่องทดสอบ Hipot

รุ่น: VLF-50

VLF ย่อมาจาก Very Low Frequency

VLF Hipot Tester เป็นเครื่องมือไฟฟ้าแรงสูงที่มีเอาต์พุต ACVLF HV Tester ให้แรงดันไฟ AC แบบไซน์ แต่ที่ 0.1Hz-0.02Hz เมื่อเทียบกับเอาต์พุต 50/60 Hz ของชุดทดสอบ AC ทั่วไปยังคงเป็นแรงดันไฟฟ้ากระแสสลับที่มีการพลิกกลับขั้วไซน์ทุกครึ่งรอบ

50kV VLF Hipot Tester VLF-50 สามารถส่งออกได้ถึง 50kV/30mA

คุณสมบัติหลัก

1) ความถี่เอาต์พุต: 0.1Hz, 0.05Hz, 0.02Hz

2) ข้อมูลกระแส แรงดัน และรูปคลื่นจะถูกสุ่มตัวอย่างโดยตรงจากฝั่งไฟฟ้าแรงสูง ซึ่งทำให้ข้อมูลมีความถูกต้อง

3) มีฟังก์ชั่นป้องกันแรงดันไฟเกินเมื่อเอาต์พุตเกินขีดจำกัดแรงดันไฟฟ้าที่ตั้งไว้ เครื่องมือจะหยุดเพื่อป้องกัน และเวลาดำเนินการจะน้อยกว่า 20 มิลลิวินาที

4) มีฟังก์ชั่นป้องกันกระแสเกินสำหรับการป้องกันแรงดันสูงและแรงดันต่ำสองเท่าด้านไฟฟ้าแรงสูงสามารถตั้งค่าได้ตามค่าการป้องกันการหยุดที่แม่นยำเมื่อกระแสด้านแรงดันต่ำเกินพิกัดกระแส จะหยุดการป้องกัน และเวลาดำเนินการน้อยกว่า 20 มิลลิวินาที

5) ตัวต้านทานป้องกันเอาต์พุตแรงดันสูงได้รับการออกแบบในตัวบูสเตอร์ ดังนั้นจึงไม่จำเป็นต้องเชื่อมต่อตัวต้านทานป้องกันตัวอื่นภายนอก

6) ใช้วงจรควบคุมป้อนกลับเชิงลบแบบวงปิดแรงดันสูงและแรงดันต่ำ ดังนั้นเอาต์พุตจึงไม่มีผลกระทบจากการเพิ่มความจุ

7) ผลการทดสอบสามารถบันทึกลงในผู้ทดสอบได้

8) สามารถพิมพ์ผลการทดสอบผ่านเครื่องพิมพ์ความร้อนในตัว

ข้อมูลทางเทคนิค

1) แรงดันไฟฟ้าขาออก: 50kV/30mA (ค่าสูงสุด)

2) ความถี่เอาต์พุต: 0.1Hz, 0.05Hz, 0.02Hz

3) ความจุในการโหลด

0.1Hz สูงสุด1.1µF

0.05Hz สูงสุด2.2µF

0.02Hz สูงสุด5.5µF

4) ความแม่นยำในการวัด: 3%

5) ข้อผิดพลาดค่าสูงสุดของแรงดันบวกและลบ: ≤3%

6) ความผิดเพี้ยนของรูปคลื่นแรงดัน: ≤ 5％

7) สภาพการทำงาน

อุณหภูมิ: -10℃~+40℃

ความชื้น: ≤ 85％RH

8) แหล่งจ่ายไฟ: AC220V ± 10%, 50/60Hz

50kV VLF Hipot Tester VLF-50 เป็นเครื่องมือทดสอบอันทรงพลังสำหรับการวัดสายไฟหรือเครื่องจักรที่หมุนได้ (มอเตอร์/เครื่องกำเนิดไฟฟ้า) ที่ 0.1Hz, 0.05Hz หรือ 0.02Hz
