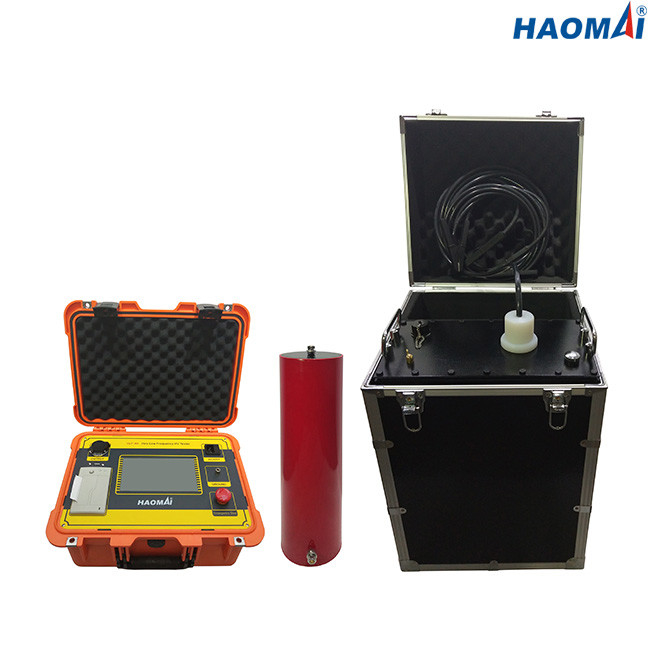

อุปกรณ์ทดสอบสายเคเบิล HV แรงดันสูง 80kV 0.1Hz Ultraportable

เครื่องทดสอบ Hipot ความถี่ต่ำมาก

รุ่น: VLF-80

VLF ย่อมาจาก Very Low FrequencyVLF Hipot Tester เป็นเครื่องมือไฟฟ้าแรงสูงที่มีเอาต์พุต ACVLF HV Tester ให้แรงดันไฟ AC แบบไซน์ แต่ที่ 0.1Hz-0.02Hz เมื่อเทียบกับเอาต์พุต 50/60 Hz ของชุดทดสอบ AC ทั่วไปยังคงเป็นแรงดันไฟฟ้ากระแสสลับที่มีการพลิกกลับขั้วไซน์ทุกครึ่งรอบ

VLF Hipot Tester ใช้เพื่อทดสอบโหลดความจุสูง เช่น สายเคเบิลและเครื่องจักรที่หมุนได้ (มอเตอร์/เครื่องกำเนิดไฟฟ้า)ยิ่งความถี่ของแหล่งจ่ายกระแสสลับต่ำลง กระแสไฟและกำลังไฟฟ้าที่ต้องใช้จ่ายแรงดันไฟให้กับโหลดแบบคาปาซิทีฟก็จะยิ่งต่ำลง

การใช้งานหลักของ VLF Hipot Tester คือการทดสอบสายไฟที่มีฉนวนป้องกันไฟฟ้าแรงสูงและแรงสูงมีประโยชน์อย่างยิ่งในการตรวจสอบสายเคเบิลหลังการติดตั้งหรือซ่อมแซมใช้ VLF เพื่อทำให้ข้อบกพร่องล้มเหลวในระหว่างการทดสอบ ค้นหาข้อบกพร่อง ทำการซ่อมแซมหรือเปลี่ยน และทิ้งไว้กับสายเคเบิลที่ดีกว่า

VLF Hipot Tester ยังมีประโยชน์อย่างมากสำหรับการทดสอบเครื่องจักรที่หมุนได้ขนาดใหญ่ (มอเตอร์/เครื่องกำเนิดไฟฟ้า) เนื่องจากมีวิธีการแบบพกพาและราคาไม่แพงสำหรับการทดสอบภาคสนาม และกำหนดโดยมาตรฐาน IEEE 433-2009

คุณสมบัติหลัก

●ความถี่เอาต์พุต: 0.1Hz, 0.05Hz, 0.02Hz

●ข้อมูลปัจจุบัน แรงดันไฟ และรูปคลื่นจะถูกสุ่มตัวอย่างโดยตรงจากฝั่งไฟฟ้าแรงสูง ซึ่งทำให้ข้อมูลมีความถูกต้องแม่นยำ

●มีฟังก์ชั่นป้องกันแรงดันไฟเกินเมื่อเอาต์พุตเกินขีดจำกัดแรงดันไฟฟ้าที่ตั้งไว้ เครื่องมือจะหยุดเพื่อป้องกัน และเวลาดำเนินการจะน้อยกว่า 20 มิลลิวินาที

●มีฟังก์ชั่นป้องกันกระแสไฟเกินสำหรับการป้องกันไฟฟ้าแรงสูงและต่ำสองเท่าด้านไฟฟ้าแรงสูงสามารถตั้งค่าได้ตามค่าการป้องกันการหยุดที่แม่นยำเมื่อกระแสด้านแรงดันต่ำเกินพิกัดกระแส จะหยุดการป้องกัน และเวลาดำเนินการน้อยกว่า 20 มิลลิวินาที

●ตัวต้านทานป้องกันเอาต์พุตแรงดันสูงได้รับการออกแบบในตัวบูสเตอร์ ดังนั้นจึงไม่จำเป็นต้องเชื่อมต่อตัวต้านทานป้องกันตัวอื่นภายนอก

●ใช้วงจรควบคุมป้อนกลับเชิงลบแบบวงปิดแรงดันสูงและแรงดันต่ำ ดังนั้นเอาต์พุตจึงไม่มีผลกระทบจากการเพิ่มความจุ

●ผลการทดสอบสามารถบันทึกลงในผู้ทดสอบได้

●สามารถพิมพ์ผลการทดสอบผ่านเครื่องพิมพ์เทอร์มอลในตัว

ข้อมูลทางเทคนิค

1) แรงดันไฟฟ้าขาออก: 80kV/30mA (ค่าสูงสุด)

2) ความถี่เอาต์พุต: 0.1Hz, 0.05Hz, 0.02Hz

3) ความจุโหลด:

0.1Hz สูงสุด1.1µF

0.05Hz สูงสุด2.2µF

0.02Hz สูงสุด5.5µF

4) ความแม่นยำในการวัด: 3%

5) ข้อผิดพลาดค่าสูงสุดของแรงดันบวกและลบ: ≤3%

6) ความผิดเพี้ยนของรูปคลื่นแรงดัน: ≤ 5％

7) สภาพการทำงาน

อุณหภูมิ: -10℃~+40℃

ความชื้น: ≤ 85％RH

8) แหล่งจ่ายไฟ: AC220V±10%, 50/60Hz

เครื่องทดสอบ Hipot ความถี่ต่ำมาก VLF-80 เป็นเครื่องมือทดสอบอันทรงพลังสำหรับการวัดสายไฟหรือเครื่องจักรที่หมุนได้ (มอเตอร์/เครื่องกำเนิดไฟฟ้า) ที่ 0.1Hz, 0.05Hz หรือ 0.02Hz
