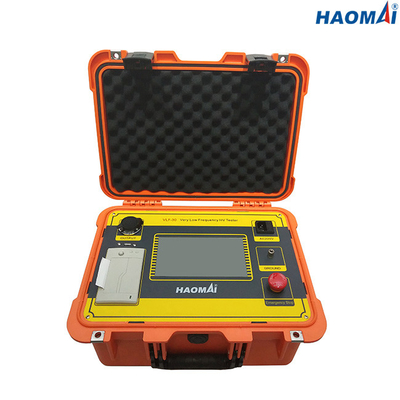

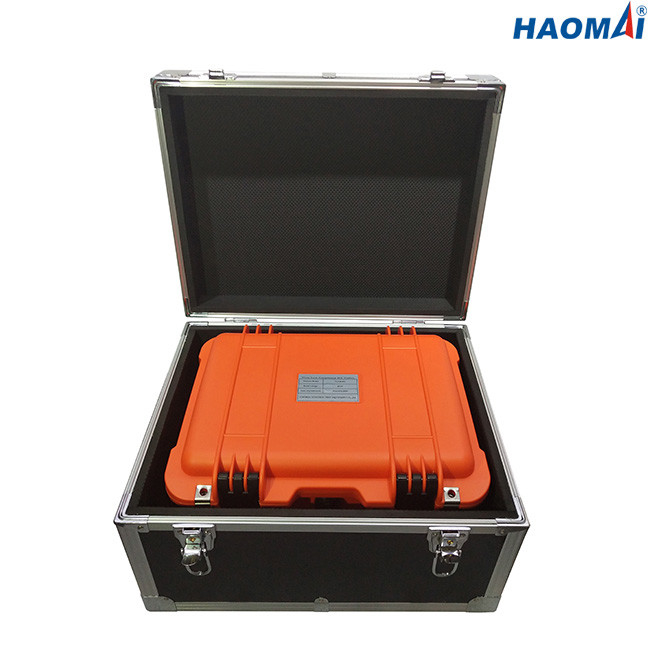

HAOMAI 30kV VLF HV อุปกรณ์ทดสอบสายเคเบิล 0.05Hz AC 220V / 120V

เครื่องทดสอบ VLF HV 30kV

รุ่น: VLF-30

VLF ย่อมาจาก Very Low Frequency

30kV VLF HV Tester VLF-30 สามารถส่งออกได้ถึง 30kV/20mA

การใช้งานหลักของ VLF HV Tester คือการทดสอบสายไฟที่มีฉนวนป้องกันไฟฟ้าแรงสูงและแรงสูงมีประโยชน์อย่างยิ่งในการตรวจสอบสายเคเบิลหลังการติดตั้งหรือซ่อมแซมใช้ VLF เพื่อทำให้ข้อบกพร่องล้มเหลวในระหว่างการทดสอบ ค้นหาข้อบกพร่อง ทำการซ่อมแซมหรือเปลี่ยน และทิ้งไว้กับสายเคเบิลที่ดีกว่า

เครื่องทดสอบ VLF HV ยังมีประโยชน์อย่างมากสำหรับการทดสอบเครื่องจักรหมุนขนาดใหญ่ (มอเตอร์/เครื่องกำเนิดไฟฟ้า) เนื่องจากเป็นเครื่องมือทดสอบภาคสนามแบบพกพาและราคาไม่แพง และได้รับการกำหนดโดยมาตรฐาน IEEE 433-2009

คุณสมบัติหลัก

1) ความถี่เอาต์พุต: 0.1Hz, 0.05Hz, 0.02Hz

2) ข้อมูลกระแส แรงดัน และรูปคลื่นจะถูกสุ่มตัวอย่างโดยตรงจากฝั่งไฟฟ้าแรงสูง ซึ่งทำให้ข้อมูลมีความถูกต้อง

3) มีฟังก์ชั่นป้องกันแรงดันไฟเกินเมื่อเอาต์พุตเกินขีดจำกัดแรงดันไฟฟ้าที่ตั้งไว้ เครื่องมือจะหยุดเพื่อป้องกัน และเวลาดำเนินการจะน้อยกว่า 20 มิลลิวินาที

4) มีฟังก์ชั่นป้องกันกระแสเกินสำหรับการป้องกันแรงดันสูงและแรงดันต่ำสองเท่าด้านไฟฟ้าแรงสูงสามารถตั้งค่าได้ตามค่าการป้องกันการหยุดที่แม่นยำเมื่อกระแสด้านแรงดันต่ำเกินพิกัดกระแส จะหยุดการป้องกัน และเวลาดำเนินการน้อยกว่า 20 มิลลิวินาที

5) ตัวต้านทานป้องกันเอาต์พุตแรงดันสูงได้รับการออกแบบในตัวบูสเตอร์ ดังนั้นจึงไม่จำเป็นต้องเชื่อมต่อตัวต้านทานป้องกันตัวอื่นภายนอก

6) ใช้วงจรควบคุมป้อนกลับเชิงลบแบบวงปิดแรงดันสูงและแรงดันต่ำ ดังนั้นเอาต์พุตจึงไม่มีผลกระทบจากการเพิ่มความจุ

7) ผลการทดสอบสามารถบันทึกลงในผู้ทดสอบได้

8) สามารถพิมพ์ผลการทดสอบผ่านเครื่องพิมพ์ความร้อนในตัว

ข้อมูลทางเทคนิค

1) แรงดันไฟฟ้าขาออก: 30kV/20mA (ค่าสูงสุด)

2) ความถี่เอาต์พุต: 0.1Hz, 0.05Hz, 0.02Hz

3) ความจุในการโหลด

0.1Hz สูงสุด1.1µF

0.05Hz สูงสุด2.2µF

0.02Hz สูงสุด5.5µF

4) ความแม่นยำในการวัด: 3%

5) ข้อผิดพลาดค่าสูงสุดของแรงดันบวกและลบ: ≤3%

6) ความผิดเพี้ยนของรูปคลื่นแรงดัน: ≤ 5％

7) สภาพการทำงาน

อุณหภูมิ: -10℃~+40℃

ความชื้น: ≤ 85％RH

8) แหล่งจ่ายไฟ: AC220V/120V ±10%, 50/60Hz

เครื่องทดสอบ VLF HV ขนาด 30kV VLF-30 เป็นอุปกรณ์ทดสอบที่เหมาะสำหรับการวัดสายไฟหรือเครื่องจักรที่หมุนได้ (มอเตอร์/เครื่องกำเนิดไฟฟ้า) ที่ 0.1Hz, 0.05Hz หรือ 0.02Hz
