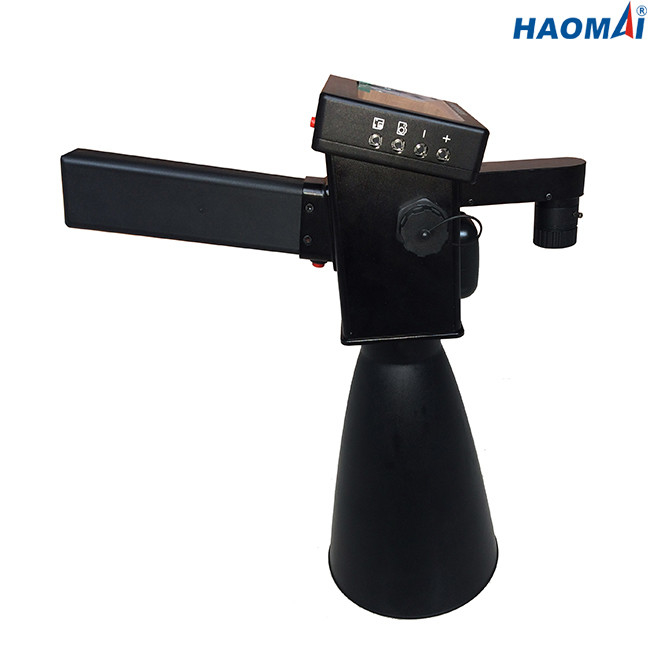

HAOMAI Ultrasonic Partial Discharge Detector 20-150kHz มือถือ

เครื่องตรวจจับการคายประจุบางส่วนสำหรับ Overhead Line

รุ่น: HJF-750

เครื่องตรวจจับการคายประจุบางส่วน HJF-750 เป็นเครื่องมือที่ไม่รุกรานแบบใช้มือถือสำหรับตรวจจับกิจกรรมการปล่อยประจุบางส่วนของอุปกรณ์ไฟฟ้า MV และ HV โดยเฉพาะอย่างยิ่งสำหรับ Overhead Line, Insulator, Arrester ฯลฯ ในสถานะทำงาน

HJF-750 สามารถทำการตรวจจับการคายประจุบางส่วนแบบไม่สัมผัสระยะไกล การวางตำแหน่งที่แม่นยำด้วยเลเซอร์ ระยะการตรวจจับสูงสุดถึง 30 เมตรนอกจากนี้ยังรองรับการทดสอบกับรถยนต์ที่มีความเร็ว 30 กม./ชม.ด้วยความไวสูง ทิศทางและทิศทางที่ชัดเจน HJF-750 สามารถระบุข้อผิดพลาดที่ซ่อนอยู่ของสายเหนือศีรษะได้อย่างแม่นยำโดยไม่ต้องไฟฟ้าดับการทดสอบอัลตราโซนิกสามารถทำได้ภายใต้สภาพแวดล้อมที่มีเสียงดัง ไม่ได้รับอิทธิพลจากเสียงรอบข้าง

การใช้แบตเตอรี่ลิเธียมแบบชาร์จไฟได้เป็นแหล่งจ่ายไฟ ทำให้มั่นใจได้ว่า HJF-750 จะยังคงทำงานต่อไปได้นานกว่า 8 ชั่วโมง

HJF-750 ได้รับการออกแบบให้มีขนาดกะทัดรัดและน้ำหนักเบา พกพาสะดวก เหมาะมากสำหรับการตรวจจับเส้นค่าใช้จ่ายภายนอกอาคารแบบสด

คุณสมบัติหลัก

●ดีไซน์แบบพกพา ขนาดเล็ก น้ำหนักเบา พกพาสะดวก

●หน้าจอสัมผัสขนาด 4.3 นิ้วสำหรับการใช้งาน

●สามารถตรวจจับอุปกรณ์ไฟฟ้าแบบเปิดโล่ง ค้นหาและค้นหาการปลดปล่อยบางส่วนได้ทุกชนิด เช่น โคโรนา อาร์ก วาบไฟตามผิวไฟ (creepage) ลวดขาด อาร์คดึง เป็นต้น

●กล้องและเครื่องตรวจจับเลเซอร์ให้ตำแหน่งที่แม่นยำและโฟกัสง่ายในการถ่ายภาพอุปกรณ์ที่ผิดพลาด

●สัญญาณอัลตราโซนิกที่ผิดปกติที่ตรวจพบจะถูกแปลงเป็นสัญญาณเสียงที่ได้ยินและสัญญาณเอาท์พุตรูปคลื่น

●เครื่องรับ GPS ในตัวจะจัดเก็บข้อมูลพิกัดโดยอัตโนมัติ

●สามารถทดสอบอุณหภูมิและความชื้นของสิ่งแวดล้อมได้แบบเรียลไทม์

●สามารถบันทึกข้อมูลและเล่นข้อมูลได้

●ความไวและทิศทางสูงสามารถระบุความผิดพลาดของสายเหนือศีรษะได้อย่างแม่นยำ

●การทดสอบสามารถทำได้ในรถยนต์ที่มีความเร็ว 30 กม./ชม.

●เหมาะสำหรับสภาพแวดล้อมที่มีเสียงรบกวน ไม่ได้รับผลกระทบจากเสียงสิ่งแวดล้อม

●การทดสอบแบบไม่สัมผัส (ระยะการทดสอบที่มีประสิทธิภาพสูงสุด 30 เมตร) ทำให้การทดสอบปลอดภัยยิ่งขึ้น

●สามารถตรวจจับปรากฏการณ์ความผิดปกติตั้งแต่เนิ่นๆ ก่อนวิธีการตรวจจับอื่นๆ เช่น การตรวจจับอินฟราเรด

ข้อมูลทางเทคนิค

◇ระบบ: WINCE6.0

◇CPU: ความถี่หลัก 533MHz

◇หน่วยความจำ: RAM 256MB DDR2, 1GB NandFlash

◇หน้าจอ: หน้าจอสัมผัสสีจริง TFT ขนาด 4.3 นิ้วความละเอียด 480x272

◇อินเทอร์เฟซ: การ์ดหน่วยความจำ SD, USB, พอร์ตอนุกรม, หูฟัง

◇การ์ดหน่วยความจำ SD: 8GB

◇กล้อง: กล้องความละเอียดสูง 3 ล้านพิกเซล

◇อุปกรณ์เสริม: GPS, เครื่องวัดอุณหภูมิ/ความชื้น, ตัวชี้เลเซอร์ความสว่างสูง

◇ฟังก์ชันการจัดเก็บ: พิกัด GPS วันที่/เวลา อุณหภูมิ/ความชื้น

◇ช่วงความถี่: 20-150kHz

◇ความถี่ศูนย์กลางของตัวเซ็นเซอร์์: 40kHz

◇ทั่วไป

●แหล่งจ่ายไฟ: แบตเตอรี่ลิเธียมในตัว ใช้งานได้ประมาณ 8 ชั่วโมง

●ที่ชาร์จแบต

อินพุต: AC100-240V, 50/60Hz

เอาต์พุต: แรงดันไฟฟ้า 20V, กระแส 3.25A

◇สภาพแวดล้อม

●อุณหภูมิในการจัดเก็บ: -20°C ถึง 70°C (-4°F ถึง +158°F)

●อุณหภูมิในการทำงาน: -20°C ถึง +50°C (-4°F ถึง +122°F)

●ความชื้น: < 95% RH ไม่กลั่นตัว

เครื่องตรวจจับการคายประจุแบบใช้มือถือ HJF-750 เป็นเครื่องมือตรวจสอบระดับมืออาชีพที่ขาดไม่ได้สำหรับเจ้าหน้าที่บำรุงรักษาสายส่ง
