เครื่องตรวจจับการคายประจุบางส่วนแบบใช้มือถืออัลตราโซนิก 50/60Hz Visual

เครื่องตรวจจับการคายประจุแบบใช้มือถือ

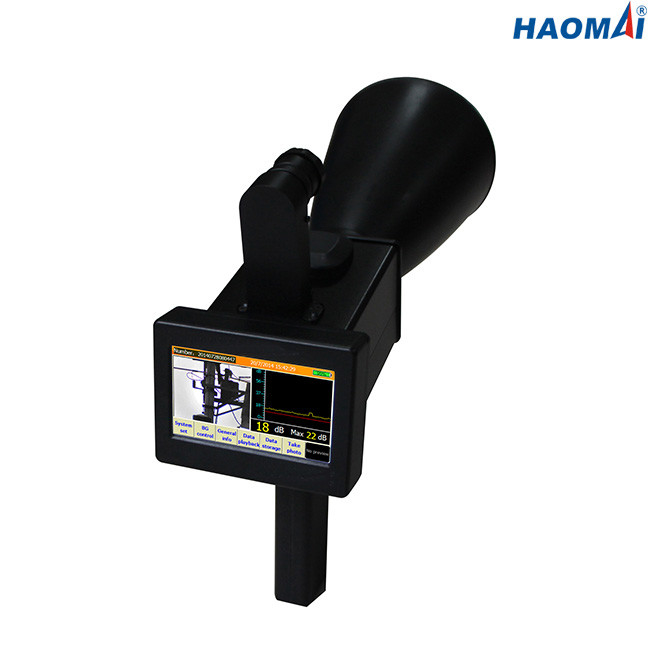

รุ่น: HJF-750

เครื่องตรวจจับการคายประจุบางส่วนแบบใช้มือถือ HJF-750 เป็นเครื่องมือทดสอบที่ไม่รุกรานซึ่งสามารถวินิจฉัยความผิดพลาดที่อาจเกิดขึ้นของเส้นค่าใช้จ่ายโดยรวบรวมสัญญาณอัลตราโซนิกที่ผิดปกติของเส้นค่าใช้จ่ายและวิเคราะห์ด้วยซอฟต์แวร์

เครื่องตรวจจับการคายประจุบางส่วนแบบใช้มือถือ HJF-750 อยู่ในสถานะไม่มีไฟฟ้าดับเพื่อตัดสินตำแหน่งข้อผิดพลาดที่ซ่อนอยู่และประเภทข้อผิดพลาดมันสามารถรวบรวมสัญญาณอัลตราโซนิกที่ผิดปกติโดยเครื่องตรวจจับอัลตราโซนิก (เซ็นเซอร์อัลตราโซนิก) จากนั้นส่งสัญญาณไปยังโฮสต์ วินิจฉัยความผิดปกติและประเภทข้อผิดพลาดที่ซ่อนอยู่และระดับความรุนแรง และแปลงเป็นสัญญาณเสียงที่ได้ยินและรูปคลื่นสัญญาณเอาท์พุต

เครื่องตรวจจับการคายประจุบางส่วนแบบใช้มือถือ HJF-750 สามารถช่วยให้บุคลากรในการทดสอบสามารถค้นหาข้อผิดพลาดและอันตรายที่ซ่อนอยู่ได้อย่างแม่นยำ ป้องกันความผิดพลาดร้ายแรงที่เกิดขึ้น หลีกเลี่ยงไฟดับโดยไม่จำเป็น และปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟ

คุณสมบัติหลัก

●หน้าจอสัมผัสสีใช้งานง่าย

●การตรวจจับแบบมือถือ, ภาพ, เสียงและการแสดงผล, การตรวจจับแบบไม่สัมผัส

●สามารถตรวจจับอุปกรณ์ไฟฟ้าแบบเปิดโล่ง ค้นหาและค้นหาการปลดปล่อยบางส่วนได้ทุกชนิด เช่น โคโรนา อาร์ก วาบไฟตามผิวไฟ (creepage) ลวดขาด อาร์คดึง เป็นต้น

●กล้องความละเอียดสูง 3 เมกะพิกเซลสามารถโฟกัสการตรวจจับจุดบกพร่องได้อย่างง่ายดาย และถ่ายภาพการระบุหอคอยและอุปกรณ์ที่ผิดพลาด

●เครื่องรับ GPS ในตัวจะจัดเก็บข้อมูลพิกัดโดยอัตโนมัติและให้การนำทางด้วย GPS ซึ่งสะดวกในการสอบถามและบันทึกเส้นทางการตรวจจับ

●สามารถทดสอบอุณหภูมิและความชื้นของสิ่งแวดล้อมได้แบบเรียลไทม์

●สามารถบันทึกข้อมูลและเล่นข้อมูลได้

●การติดตามด้วยเลเซอร์สีเขียวความเข้มปานกลางนั้นง่ายต่อการติดตามภายใต้แสงแดด

●ความไวและทิศทางสูงสามารถระบุความผิดพลาดของสายเหนือศีรษะได้อย่างแม่นยำ

●การทดสอบสามารถทำได้ในรถยนต์ที่มีความเร็ว 30 กม./ชม.

●การทดสอบอัลตราโซนิกสามารถทำได้ภายใต้สภาพแวดล้อมที่มีเสียงดัง ไม่ได้รับอิทธิพลจากเสียงรอบข้าง

●การทดสอบแบบไม่สัมผัส (ระยะการทดสอบที่มีประสิทธิภาพสูงสุด 30 เมตร) ทำให้การทดสอบปลอดภัยยิ่งขึ้น

●การทดสอบแบบไม่รุกรานจะไม่ส่งผลต่อการทำงานปกติของโครงข่ายไฟฟ้า

●ใช้ซอฟต์แวร์พื้นหลังเพื่อการจัดการและประเมินข้อมูลอย่างง่ายดาย

ข้อมูลทางเทคนิค

◇ระบบ: WINCE6.0

◇CPU: ความถี่หลัก 533MHz

◇หน่วยความจำ: RAM 256MB DDR2, 1GB NandFlash

◇หน้าจอ: หน้าจอสัมผัสสีจริง TFT ขนาด 4.3 นิ้วความละเอียด 480x272

◇อินเทอร์เฟซ: การ์ดหน่วยความจำ SD, USB, พอร์ตอนุกรม, หูฟัง

◇การ์ดหน่วยความจำ SD: 8GB

◇กล้อง: กล้องความละเอียดสูง 3 ล้านพิกเซล

◇อุปกรณ์เสริม: GPS, เครื่องวัดอุณหภูมิ/ความชื้น, ตัวชี้เลเซอร์ความสว่างสูง

◇ฟังก์ชันการจัดเก็บ: พิกัด GPS วันที่/เวลา อุณหภูมิ/ความชื้น

◇ช่วงความถี่: 20-150kHz

◇ความถี่ศูนย์กลางของตัวเซ็นเซอร์์: 40kHz

◇ทั่วไป

●แหล่งจ่ายไฟ: แบตเตอรี่ลิเธียมในตัว ใช้งานได้ประมาณ 8 ชั่วโมง

●ที่ชาร์จแบต

อินพุต: AC100-240V, 50/60Hz

เอาต์พุต: แรงดันไฟฟ้า 20V, กระแส 3.25A

◇สภาพแวดล้อม

●อุณหภูมิในการจัดเก็บ: -20°C ถึง 70°C (-4°F ถึง +158°F)

●อุณหภูมิในการทำงาน: -20°C ถึง +50°C (-4°F ถึง +122°F)

●ความชื้น: < 95% RH ไม่กลั่นตัว

เครื่องตรวจจับการคายประจุบางส่วนแบบใช้มือถือ HJF-750 เป็นเครื่องมือพกพาที่ทรงพลังสำหรับการตรวจจับการคายประจุบางส่วนของ Overhead Line, Insulator, Arrester เป็นต้น เช่น โคโรนา อาร์ค วาบไฟตามผิว (flashover) คืบคลาน ลวดขาด อาร์คดึง ฯลฯ
