เครื่องทดสอบเครื่องตรวจจับการคายประจุบางส่วน TEV แบบมัลติฟังก์ชั่น Non Invasive

เครื่องตรวจจับการคายประจุบางส่วนแบบมัลติฟังก์ชั่น

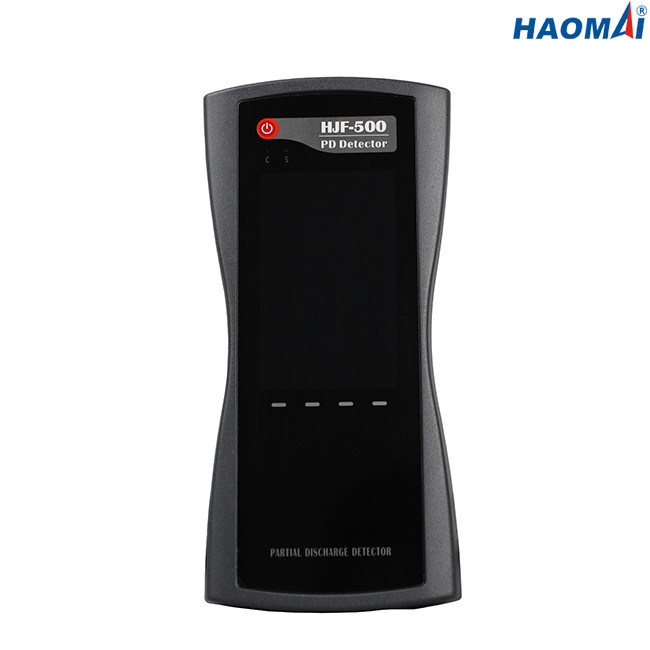

รุ่น: HJF-500

เครื่องตรวจจับการคายประจุบางส่วนแบบมัลติฟังก์ชั่น HJF-500 เป็นเครื่องมือที่ไม่รุกรานในอุดมคติสำหรับการวัดกิจกรรมการปล่อยประจุบางส่วนอย่างรวดเร็วในสถานีย่อย MV และ HV

สามารถตรวจสอบสถานีย่อยทั้ง MV และ HV ได้โดยใช้ HJF-500 ด้วยเซ็นเซอร์ที่หลากหลายซึ่งสามารถเชื่อมต่อได้สินทรัพย์ MV และ HV ทั่วไปที่สามารถวินิจฉัยการคายประจุบางส่วนได้ ได้แก่ สายเคเบิลสวิตช์เกียร์ หม้อแปลงไฟฟ้า GIS และ HV เป็นต้น

แบนด์วิดธ์สูงพร้อมกับการแสดงรูปแบบ PRPD (เฟสแก้ไขการคายประจุบางส่วน) สามารถจำแนกประเภทของข้อบกพร่องได้การปล่อยโคโรนาและการปล่อยที่พื้นผิวสามารถแยกแยะได้ง่ายจากการปล่อยบางส่วนภายในที่เป็นอันตรายซึ่งเป็นข้อดีอีกประการของเทคโนโลยีประเภทนี้

สามารถสั่งงานเครื่อง HJF-500 ผ่านหน้าจอสัมผัสขนาด 4 นิ้วแบตเตอรี่ลิเธียมในตัวใช้สำหรับเครื่อง HJF-500 และเวลาทำงานมากกว่า 6 ชั่วโมง



คุณสมบัติหลัก

●เครื่องมือที่ไม่รุกรานสำหรับการวัด PD ออนไลน์ในสถานีย่อย MV และ HV

●สามารถติดตั้งเซ็นเซอร์ได้ 5 ตัว รวมถึงเซ็นเซอร์ TEV ในตัว 1 ตัว (การกำหนดค่ามาตรฐาน) เซ็นเซอร์อัลตราโซนิกในตัว 1 ตัว (การกำหนดค่ามาตรฐาน) เซ็นเซอร์อัลตราโซนิกภายนอก 1 ตัว (การกำหนดค่าตัวเลือก) เซ็นเซอร์ UHF ภายนอก 1 ตัว (การกำหนดค่าตัวเลือก) 1 เซ็นเซอร์ HFCT (การกำหนดค่าตัวเลือก)

●รวมหลายฟังก์ชั่นไว้ในแพ็คเกจเดียว

●เซ็นเซอร์อัลตราโซนิกและ TEV สำหรับพื้นผิวและ PD . ภายใน

●การวัด UHF สามารถวัดกิจกรรม PD ในแบนด์วิดธ์สูงได้อย่างแม่นยำ

●วัดการทำงานของ PD ในสาย HV โดยใช้ HFCT

●อัตราการสุ่มตัวอย่างสูง ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง

●ซิงโครไนซ์กับความถี่กำลังสำหรับการรับรู้รูปแบบ PRPD

●ระบุรูปแบบคลื่นสัญญาณโดเมนเวลา สเปกตรัม PRPD สเปกตรัม PRPS เป็นต้น เพื่อให้ทราบถึงการวิเคราะห์ประเภทการคายประจุที่แตกต่างกัน

●สามารถจัดเก็บผลการทดสอบไว้บนเครื่องได้ นอกจากนี้ยังสามารถอัปโหลดไปยังพีซีเพื่อสร้างรายงานการทดสอบได้อีกด้วย



ข้อมูลทางเทคนิค

●TEV การวัด

ช่วงการวัด: 0-60dBmV

ความละเอียด: 1dB

ความแม่นยำ: ±1dB

ชีพจรสูงสุดต่อรอบ: 1400

แถบความถี่การวัด: 3 ~ 100MHz

●การวัด UHF

ความถี่ในการตรวจจับ: 300-2000MHz

ช่วงการวัด: 0-60dBmV

ความแม่นยำ: ＜1dBmV

แถบเซนเซอร์: 300-2000MHz

●การวัด AA

ช่วงการวัด: -6dBμV ~ 68dBμV

ความละเอียด: 1dB

ความแม่นยำ: ±1dB

ความถี่ศูนย์เซนเซอร์: 40kHz

●การวัด AE

ช่วงการวัด: -6dBμV ~ 68dBμV

ความละเอียด: 1dB

ความแม่นยำ: ±1dB

ช่วงความถี่: 20 ~ 200kHz

●การวัด HFCT

อิมพีแดนซ์การส่งเซ็นเซอร์: 5mV/mA

ความถี่ในการตรวจจับ: 1 ~ 30MHz

ความไว: ≤50pC

●จอแสดงผล: หน้าจอ LCD RGB ขนาด 4.0 นิ้ว

●พาวเวอร์ซัพพลาย

แบตเตอรี่ในตัว: แบตเตอรี่ลิเธียม 3.7V/5000Ah

เวลาทำงาน: มากกว่า 6 ชั่วโมง

เครื่องชาร์จแบตเตอรี่: AC90-264V หรือ DC 5V

●สภาพแวดล้อม

อุณหภูมิในการทำงาน: -20 ~ 50 ℃

ความชื้น: ความชื้นสัมพัทธ์ 20-85%

●เบ็ดเตล็ด

ขนาด (โฮสต์มือถือ): 210x100x35mm

น้ำหนัก (โฮสต์มือถือ): 0.4kg

พอร์ตเชื่อมต่อ: พอร์ต USB หนึ่งพอร์ตสำหรับการเชื่อมต่อ PC หรืออินพุตเครื่องชาร์จ, พอร์ตเซ็นเซอร์ภายนอกหนึ่งพอร์ต, แจ็คหูฟังสเตอริโอ 3.5 มม

หูฟัง: ขั้นต่ำ 8 โอห์ม

การ์ด SD: มาตรฐาน 16G



เครื่องตรวจจับการคายประจุบางส่วนแบบมัลติฟังก์ชั่น HJF-500 เป็นเครื่องมือที่ไม่รุกรานในอุดมคติสำหรับการวัดกิจกรรมการคายประจุบางส่วนของสวิตช์เกียร์ หม้อแปลง สายเคเบิล GIS และ HV ฯลฯ ในสถานีย่อย MV และ HV
