| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | รีเลย์STAR-Z70 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่อง |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องทดสอบรีเลย์แบบพกพา, ชุดทดสอบรีเลย์ดิจิตอล, การทดสอบ IEC 61850 | เอาท์พุทปัจจุบัน: | 3x0…10A |
|---|---|---|---|
| เอาท์พุทแรงดันไฟฟ้า: | 3x0…120V | ความถูกต้องของเอาต์พุต: | ≤0.1% สำหรับเอาต์พุต AC |
| การทดสอบ IEC 61850: | มีอยู่ | การดำเนินการ: | หน้าจอสัมผัสขนาด 10.1 นิ้ว |
| แสงสูง: | การทดสอบ IEC 61850 3 เฟส,การทดสอบ IEC 61850 2.7 กก.,ชุดทดสอบรีเลย์ป้องกันมือถือ |
||

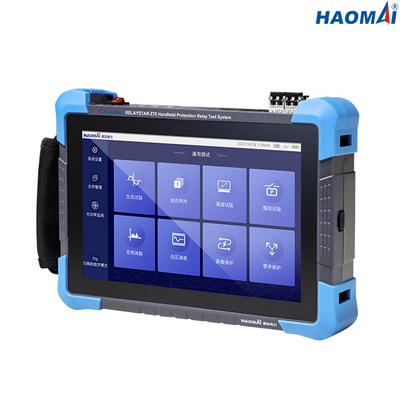

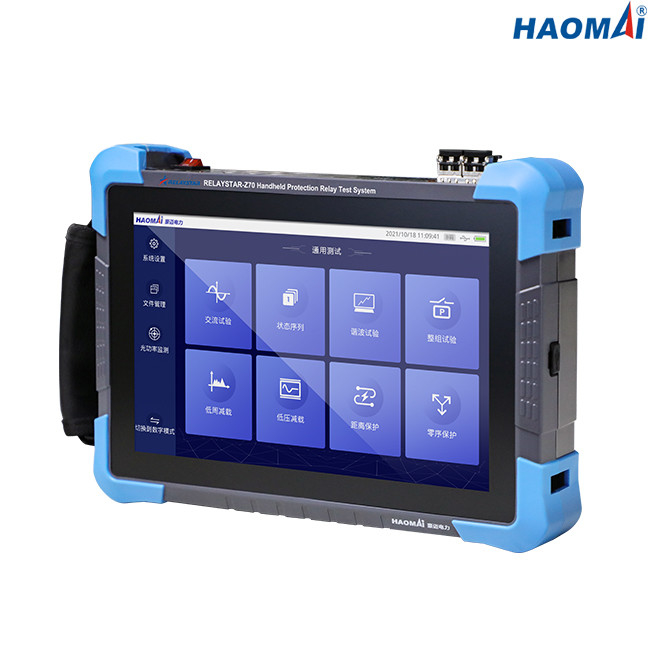

ชุดทดสอบรีเลย์ป้องกันมือถือพร้อมการทดสอบ IEC 61850
รุ่น: RELAYSTAR-Z70
ชุดทดสอบรีเลย์ป้องกันมือถือ RELAYSTAR-Z70 ออกแบบมาสำหรับทั้งการทดสอบและบำรุงรักษาสถานีย่อยทั่วไปและสถานีย่อยแบบดิจิตอลสามารถส่งออกกระแสไฟ 3 เฟส(3x0…10A) และแรงดันไฟ 3 เฟส(3x0…120V) สำหรับการทดสอบรีเลย์ป้องกันทั่วไประบบของชิ้นส่วนดิจิตอลออปติคัลได้รับการพัฒนาตามโปรโตคอล IEC61850 ซึ่งรองรับการรับ ส่ง และวิเคราะห์ข้อความ SV/GOOSE
RELAYSTAR-Z70 เป็นชุดทดสอบเครือข่ายที่สะดวกและพกพาได้มากซึ่งมีหน้าจอสัมผัสขนาด 10.1 นิ้ว เพื่อให้วิศวกรสามารถนำมันไปไว้ในที่ต่างๆ ในสถานีย่อยสำหรับ IED เท่านั้น โดยไม่ต้องใช้ชุดทดสอบและแล็ปท็อปที่ซับซ้อน และอุปกรณ์ทดสอบอื่นๆ .
RELAYSTAR-Z70 มีโมดูลการทดสอบมากมายสำหรับการทดสอบรีเลย์การป้องกัน การทดสอบ MU การส่ง SV/GOOSE การรับและการวิเคราะห์ การนำเข้าและวิเคราะห์ไฟล์ SCD เป็นต้น
RELAYSTAR-Z70 ยังสามารถใช้สำหรับการทดสอบ IED อื่นๆ ในสถานีย่อยแบบดิจิตอลเป็นเครื่องมือที่ใช้งานได้หลากหลาย รวมถึงการส่งและรับ GOOSE, SV, เพิ่มกระแสการรับส่งข้อมูลไปยังสวิตช์หรือ IED อื่นๆ, ตรวจสอบการหน่วงเวลาของ MU, วัดกำลังของไฟเบอร์ ของพอร์ตไฟเบอร์เป็นต้น
คุณสมบัติหลัก
1) หน้าจอสัมผัสความละเอียดสูงขนาด 10.1 นิ้วสำหรับการใช้งาน
2) ขึ้นอยู่กับแพลตฟอร์มฮาร์ดแวร์ SOC และการพัฒนาระบบ Linux แบบฝังตัว
3) เอาต์พุตกระแสไฟ 3 เฟส(3x0…10A) + เอาต์พุตแรงดันไฟ 3 เฟส(3x0…120V) สำหรับการทดสอบรีเลย์ป้องกันแบบธรรมดา
4) ปฏิบัติตาม IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, GOOSE และมาตรฐานข้อความดิจิตอลออปติคัลอื่น ๆ
5) กำหนดค่าช่อง SV/GOOSE ดิจิทัลแบบออปติคัล 36 ช่อง
6) รองรับโมดูลอินเทอร์เฟซเครือข่ายออปติคัล 100M
7) รองรับโมดูลพอร์ตอนุกรมออปติคัล FT3
8) รองรับการซิงโครไนซ์เวลา IRIG-B
9) การตรวจสอบแบบเรียลไทม์ของพลังงานออปติคัลและเครือข่ายออปติคัลแพ็คเก็ตดิจิทัล
10) รองรับการนำเข้าไฟล์ SCL มาตรฐาน ดึงข้อมูลการกำหนดค่าอินสแตนซ์อุปกรณ์ที่จำเป็น และสร้างโทโพโลยีด้วยการแยกวิเคราะห์ด้วยคลิกเดียว
ข้อมูลทางเทคนิค
เอาต์พุตกระแสและแรงดันทั่วไป
| เครื่องกำเนิดกระแส | ช่วงการตั้งค่า | AC 3 เฟส (LN): 3x0…10A |
| DC(LN): 3x0…±2 A | ||
| พลัง | สูงสุด30VA | |
| ความแม่นยำ | กระแสสลับ: ≤0.1% | |
| กระแสตรง: ≤0.2% | ||
| ปณิธาน | 1mA | |
| เครื่องกำเนิดแรงดันไฟฟ้า | ช่วงการตั้งค่า | AC 3 เฟส (LN): 3x0…120V |
| DC(LN): 3x0…±170V | ||
| พลัง | สูงสุด30VA | |
| ความแม่นยำ | กระแสสลับ: ≤0.1% | |
| กระแสตรง: ≤0.2% | ||
| ปณิธาน | 1mV | |
| เครื่องกำเนิดไฟฟ้าทั่วไป | ความถี่ | ช่วง: 10 ~ 1200Hz |
| ความแม่นยำ: 0.001Hz | ||
| ความละเอียด: 0.001Hz | ||
| เฟส | ช่วง: 0 ° ~ + 360 ° | |
| ความแม่นยำ: 0.01° | ||
| ความละเอียด: 0.01° | ||
| ฮาร์โมนิก | ลำดับการซ้อน: 1~24 ครั้ง | |
| การบิดเบือน: ≤0.5% |
อินเทอร์เฟซการสื่อสารอีเทอร์เน็ต
| โหมด | 10 / 100Base-TX (10 / 100Mbit, คู่บิด, ครอสโอเวอร์อัตโนมัติ) |
| จำนวนพอร์ต | 1 |
| ประเภทของอินเตอร์เฟส | RJ45 |
| ตัวบ่งชี้สถานะ | ไฟ LED |
อินเทอร์เฟซการสื่อสารใยแก้วนำแสง
| โหมด | 100Base-FX (100Mbit, ไฟเบอร์ออปติก, ฟูลดูเพล็กซ์) |
| จำนวนพอร์ต | 2 |
| ประเภทของอินเตอร์เฟส | LC |
| ชนิดไฟเบอร์ | 62.5/125μm (ไฟเบอร์แบบหลายโหมด) |
| ความยาวคลื่น | 1310nm |
| ระยะการส่ง | >1กม. |
| ตัวบ่งชี้สถานะ | ไฟ LED |
อินเตอร์เฟส FT3
| จำนวนพอร์ต | 2 (1 สำหรับส่ง 1 สำหรับรับ) |
| ประเภทของอินเตอร์เฟส | เซนต์ |
| ชนิดไฟเบอร์ | 62.5/125μm (ไฟเบอร์แบบหลายโหมด) |
| ความยาวคลื่น | 850nm |
อินพุตไบนารี่
| ตัวเลข | 2 |
| พิมพ์ | การสัมผัสที่ไม่มีศักยภาพหรือการสัมผัสที่ไม่ได้ใช้งาน (การระบุอัตโนมัติ) |
| ลักษณะเกณฑ์ | “0”: 0～6V;“1”:12V～250V |
เอาต์พุตไบนารี
| ตัวเลข | 2 |
| พิมพ์ | ไม่ได้ใช้งานติดต่อ |
| ความจุแตก | 250VAC/0.5A;250VDC/0.2A |
พาวเวอร์ซัพพลาย
| อินพุตสำหรับอะแดปเตอร์ | AC 100V~240V, 50/60 Hz |
| เอาต์พุตของอะแดปเตอร์ | DC 15V/3A |
| แบตเตอรี่ลิเธียมในตัว | 7.4V, 9600mAh |
| เวลาทำงานต่อเนื่อง | มากกว่า 8 ชั่วโมง |
เบ็ดเตล็ด
| น้ำหนัก | 2.7 กก. (ปอนด์) |
| ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ) | 270×210×64 มม.(x11.61x9.84 นิ้ว) |
ชุดทดสอบรีเลย์ป้องกันมือถือ RELAYSTAR-Z70 เป็นชุดทดสอบมัลติฟังก์ชั่นสำหรับรีเลย์ป้องกันทั่วไป อุปกรณ์ป้องกันที่ใช้ IEC 61850 และ IED
