| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015, Type Test Report, Calibration Report |
| หมายเลขรุ่น: | รีเลย์สตาร์-7000 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่องไม้อัด |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | ชุดทดสอบรีเลย์ป้องกัน, ชุดทดสอบรีเลย์, ระบบทดสอบรีเลย์ | เอาท์พุทปัจจุบัน: | 6x0…30A |
|---|---|---|---|
| เอาท์พุทแรงดันไฟฟ้า: | 6x0…150V | ความถูกต้องของเอาต์พุต: | ≤0.1% สำหรับเอาต์พุต AC |
| การทดสอบ IEC 61850: | มีอยู่ | การดำเนินการ: | โหมดท้องถิ่น + โหมดพีซี |
| แสงสูง: | การทดสอบ ISO9001 IEC 61850,การทดสอบมัลติฟังก์ชั่น IEC 61850,ชุดทดสอบรีเลย์ป้องกัน 150V |
||

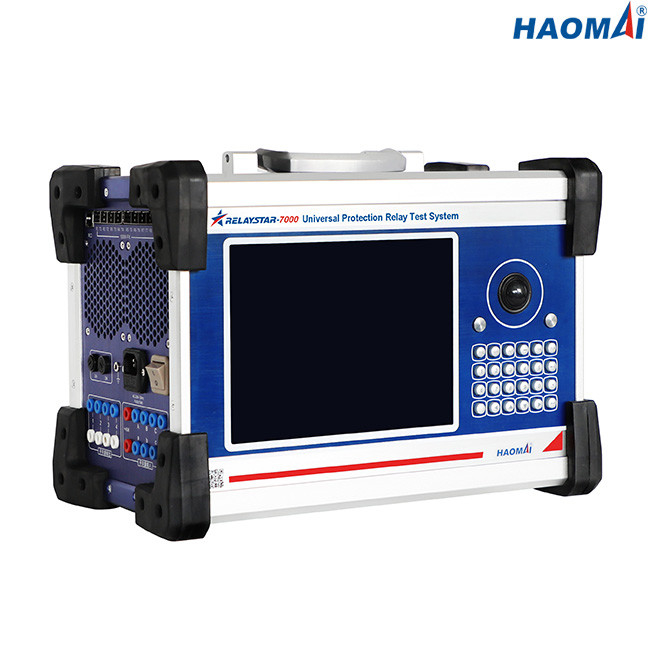

ระบบทดสอบรีเลย์ป้องกันสากลที่สอดคล้องกับการทดสอบ IEC 61850
รุ่น: RELAYSTAR-7000
RELAYSTAR-7000 เป็นระบบทดสอบรีเลย์ป้องกันแบบมัลติฟังก์ชั่นที่สอดคล้องกับ IEC61850 SV และ GOOSEสามารถส่งออกกระแสไฟ 6 เฟส(6×0…30A) และแรงดันไฟ 6 เฟส(6×0…150V) เพื่อทดสอบรีเลย์ป้องกันแบบธรรมดา เช่น แบบระบบเครื่องกลไฟฟ้าแบบเก่าและแบบที่ใช้ไมโครโปรเซสเซอร์RELAYSTAR-7000 ยังสามารถเป็นเครื่องมือในอุดมคติสำหรับการทดสอบรีเลย์และสถานีย่อยโดยใช้โปรโตคอล IEC 61850 ซึ่งสามารถจำลองข้อความประเภทต่างๆ ที่สอดคล้องกับ IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044- 7/8 FT3.
สามารถใช้ RELAYSTAR-7000 เพื่อทำการทดสอบชั่วคราวได้RELAYSTAR-7000 สามารถทำการทดสอบการยอมรับหรือการแก้ไขปัญหาโดยการเล่นซ้ำข้อผิดพลาดที่บันทึกแบบดิจิทัลในรูปแบบมาตรฐาน IEEE-C37.111, COMTRADE
คุณสมบัติหลัก
1) ระบบทดสอบรีเลย์ป้องกันหลายเฟสในตัว
2) การทำงานแบบสแตนด์อโลนโดยใช้หน้าจอกราฟิกความละเอียดสูงที่ใช้งานง่าย ไม่ต้องใช้พีซีเพื่อใช้งาน
3) มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี
4) อินพุตและเอาต์พุตดิจิตอล
5) การตรวจสอบและบันทึกรูปคลื่นในตัว
6) สิ้นสุดการทดสอบด้วย GPS หรือ IRIG-B
7) ความสามารถในการทดสอบ IEC 61850
ข้อมูลทางเทคนิค
เอาต์พุตกระแสและแรงดันทั่วไป
| เครื่องกำเนิดกระแส | ช่วงการตั้งค่า | AC(LN) 6 เฟส : 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| พลัง | AC 6 เฟส (LN): 6x450VA ที่ 30A | |
| DC(LN): 6x120VA ที่10A | ||
| ความแม่นยำ | AC:±1mA(≤0.2A), ≤0.1% (0.2~30A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~10A) | ||
| ปณิธาน | 1mA | |
| เครื่องกำเนิดแรงดันไฟฟ้า | ช่วงการตั้งค่า | 6 เฟส AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| พลัง | AC 6 เฟส (LN): 6x80VA ที่ 150V | |
| DC(LN): 6x80VA ที่ 160V | ||
| ความแม่นยำ | AC:±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC:±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| ปณิธาน | 1mV | |
| เครื่องกำเนิดไฟฟ้าทั่วไป | ความถี่ | ช่วง: 0 ~ 1200Hz |
| ความแม่นยำ: <1mHz(0~65Hz), <10mHz(65~450Hz),<20mHz(450~1200Hz) | ||
| ความละเอียด: 0.001Hz | ||
| เฟส | ช่วง: -360 ° ~ +360 ° | |
| ความแม่นยำ: 0.1° | ||
| ความละเอียด: 0.01° | ||
| ฮาร์โมนิก | ลำดับการซ้อน: 2~24 ครั้ง | |
| การบิดเบือน: ≤0.5% |
อินเทอร์เฟซการสื่อสารอีเทอร์เน็ต
| โหมด | 10 / 100Base-TX (10 / 100Mbit, คู่บิด, ครอสโอเวอร์อัตโนมัติ) |
| จำนวนพอร์ต | 2 |
| ประเภทของอินเตอร์เฟส | RJ45 |
| ตัวบ่งชี้สถานะ | ไฟ LED |
อินเทอร์เฟซการสื่อสารใยแก้วนำแสง
| โหมด | 100Base-FX (100Mbit, ไฟเบอร์ออปติก, ฟูลดูเพล็กซ์) |
| จำนวนพอร์ต | 8 |
| ประเภทของอินเตอร์เฟส | LC |
| ชนิดไฟเบอร์ | 62.5/125μm (ไฟเบอร์แบบหลายโหมด) |
| ความยาวคลื่น | 1310nm |
| ระยะการส่ง | >1กม. |
| ตัวบ่งชี้สถานะ | ไฟ LED |
อินเตอร์เฟส FT3
| จำนวนพอร์ต | 9 (8 สำหรับการส่ง 1 สำหรับการรับ) |
| ประเภทของอินเตอร์เฟส | เซนต์ |
| ชนิดไฟเบอร์ | 62.5/125μm (ไฟเบอร์แบบหลายโหมด) |
| ความยาวคลื่น | 850nm |
อินพุตไบนารี่
| ตัวเลข | 8 |
| พิมพ์ | การสัมผัสที่ไม่มีศักยภาพหรือการสัมผัสที่ไม่ได้ใช้งาน (การระบุอัตโนมัติ) |
| ลักษณะเกณฑ์ | “0”: 0～6V;“1”:12V～250V |
เอาต์พุตไบนารี
| ตัวเลข | 4 |
| พิมพ์ | ไม่ได้ใช้งานติดต่อ |
| ความจุแตก | 250VAC/0.5A;250VDC/0.2A |
การตรวจสอบและการบันทึกในตัว
| การตรวจสอบ | กระแสและแรงดันขาออก |
| การบันทึก | เอาต์พุตอนาล็อก สถานะอินพุต/เอาต์พุตไบนารี |
| โหมด | การตรวจสอบตามเวลาจริง ไม่จำเป็นต้องเดินสายภายนอก |
| บันทึกความยาว | ไม่จำกัด (จนกว่าหน่วยความจำภายในจะเต็ม) |
พาวเวอร์ซัพพลาย
| แรงดันไฟฟ้าขาเข้าที่กำหนด | กำหนดเอง (AC230V/120V±10%, 1 เฟส) |
| ความถี่ที่กำหนด | 50/60 Hz |
| จัดอันดับปัจจุบัน | 10A ที่ 230V / 12A ที่ 120V |
| การเชื่อมต่อ | เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320) |
สภาพแวดล้อม
| อุณหภูมิในการทำงาน | 0 ... +50 °C (+32 ... +122 °F) |
| อุณหภูมิในการจัดเก็บ | -25 ... +70 °C (-13 ... +158 °F) |
| ช่วงความชื้น | ความชื้นสัมพัทธ์ 5 ... 95 % ไม่ควบแน่น |
| การสั่นสะเทือน | IEC 60068-2-6(20m/s2 ที่ 10 ... 150 Hz) |
เบ็ดเตล็ด
| น้ำหนัก | 19.5 กก. (42.99 ปอนด์) |
| ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ) | 405×295×250 มม.(15.94x11.61x9.84 นิ้ว) |
RELAYSTAR-7000 เป็นระบบทดสอบรีเลย์ป้องกันแบบมัลติฟังก์ชั่นที่สอดคล้องกับการทดสอบ IEC61850 ซึ่งไม่เพียงแต่สามารถทดสอบรีเลย์ป้องกันแบบธรรมดาเท่านั้น แต่ยังสามารถจำลองข้อความประเภทต่างๆ ที่สอดคล้องกับ IEC 61850-9-1/9-2/9-2LE, GOOSE , IEC 60044-7 / 8 FT3
