| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | RELAYSTAR-6000D |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่องไม้อัด |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | ชุดทดสอบ IEC 61850, ชุดทดสอบรีเลย์ดิจิตอล | วัตถุทดสอบ: | อุปกรณ์ป้องกันตาม IEC 61850 & MU |
|---|---|---|---|
| การทดสอบค่าตัวอย่าง IEC 61850: | มีอยู่ | การทดสอบห่าน: | มีอยู่ |
| การซิงโครไนซ์เวลาสี่โหมด: | มีอยู่ | การดำเนินการ: | โหมดท้องถิ่น + โหมดพีซี |
| แสงสูง: | การทดสอบ HAOMAI IEC 61850,การทดสอบ Multimode IEC 61850,อุปกรณ์ทดสอบรีเลย์ป้องกัน 8.82 Lb |
||

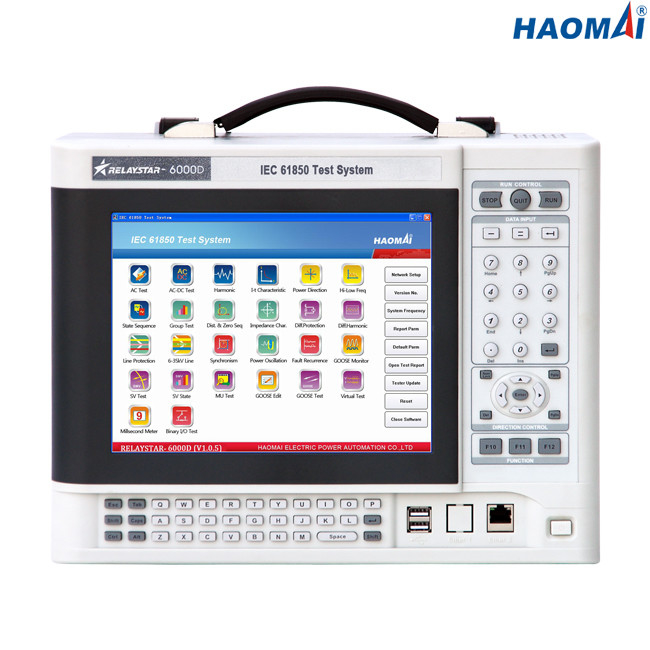

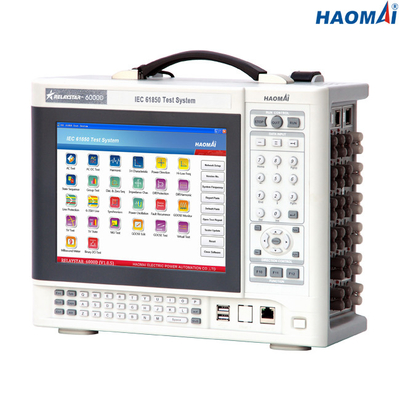

ระบบทดสอบ IEC 61850
รุ่น: RELAYSTAR-6000D
RELAYSTAR-6000D เป็นชุดทดสอบรุ่นใหม่สำหรับอุปกรณ์ป้องกันแบบอิง IEC 61850 และ Merging Unitสามารถจำลองข้อความประเภทต่างๆ ที่สอดคล้องกับ IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3
ระบบทดสอบ IEC 61850 RELAYSTAR-6000D สามารถใช้งานได้โดยพีซีอุตสาหกรรมแบบฝังที่มีหน้าจอสัมผัสขนาด 9.7 นิ้ว หรือโดยซอฟต์แวร์ทดสอบที่ทำงานบนพีซี
โหมดการซิงโครไนซ์เวลา GPS, รหัส IRIG-B และ IEEE1588 นั้นมาพร้อมกับ RELAYSTAR-6000D ซึ่งทำให้ทั้งการดีบักภายในสถานีย่อยและสถานีย่อยไปยังการดีบักร่วมของสถานีย่อยพร้อมใช้งาน
คุณสมบัติหลัก
●อุปกรณ์ป้องกันที่ใช้ IEC 61850 & MU สามารถทดสอบได้
●พีซีอุตสาหกรรมแบบฝังพร้อมหน้าจอสัมผัสขนาด 9.7 นิ้ว
●มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี
●สามารถจำลองข้อความประเภทต่างๆ ที่สอดคล้องกับ IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3
●เอาต์พุตอนาล็อกระดับต่ำ 12 ช่อง
●โหมดการซิงโครไนซ์สี่โหมด: GPS ในตัว, รหัส IRIG-B, PPS และ IEEE1588
●ขนาดเล็กและน้ำหนักเบา (เพียง 4 กก. / 8.82 ปอนด์)
ข้อมูลทางเทคนิค
อินเทอร์เฟซการสื่อสารอีเทอร์เน็ต
| โหมด | 10 / 100Base-TX (10 / 100Mbit, คู่บิด, ครอสโอเวอร์อัตโนมัติ) |
| จำนวนพอร์ต | 2 |
| ประเภทของอินเตอร์เฟส | RJ45 |
| ตัวบ่งชี้สถานะ | ไฟ LED |
อินเทอร์เฟซการสื่อสารใยแก้วนำแสง
| โหมด | 100Base-FX (100Mbit, ไฟเบอร์ออปติก, ฟูลดูเพล็กซ์) |
| จำนวนพอร์ต | 16 |
| ประเภทของอินเตอร์เฟส | เซนต์ |
| ชนิดไฟเบอร์ | 62.5/125μm (ไฟเบอร์แบบหลายโหมด) |
| ความยาวคลื่น | 1310nm |
| ระยะการส่ง | >1กม. |
| ตัวบ่งชี้สถานะ | ไฟ LED |
อินเตอร์เฟส FT3
| จำนวนพอร์ต | 10 (8 สำหรับการส่ง 2 สำหรับการรับ) |
| ประเภทของอินเตอร์เฟส | เซนต์ |
| ชนิดไฟเบอร์ | 62.5/125μm (ไฟเบอร์แบบหลายโหมด) |
| ความยาวคลื่น | 850nm |
เอาต์พุตอนาล็อกระดับต่ำ
| จำนวนเอาต์พุต | 12 |
| ช่วงการตั้งค่า | กระแสสลับ: 0~7.07Vrms;กระแสตรง: 0 ~ 10V |
| ปัจจุบันที่สูงสุดภาระ | 1mA |
| ความแม่นยำ | <0.05% |
| ปณิธาน | 250μV |
| การบิดเบือน (THD+N) | <0.1% |
| ความถี่ | สัญญาณไซน์: 10 ~ 1000Hz |
| สัญญาณชั่วคราว: DC~10.0kHz | |
| ความแม่นยำ: <0.002% (ภายใต้ความถี่ไฟฟ้า ข้อผิดพลาด 1mHz) | |
| ความละเอียด: 0.001Hz | |
| เฟส | ช่วงมุมเฟส: 0 ~ 3599° |
| ความแม่นยำ: <0.1°, 50/60Hz | |
| ความละเอียด: ±0.01° |
อินพุตไบนารี่
| ตัวเลข | 10 |
| พิมพ์ | การสัมผัสที่ไม่มีศักยภาพหรือการสัมผัสที่ไม่ได้ใช้งาน (การระบุอัตโนมัติ) |
| ลักษณะเกณฑ์ | “0”: 0～6V;“1”:12V～250V |
เอาต์พุตไบนารี
| ตัวเลข | 4 |
| พิมพ์ | ผู้ติดต่อที่ไม่ได้ใช้งาน (ตัวเลือกเอาต์พุตผู้ติดต่อด่วน) |
| ความจุแตก | 250VAC/0.5A;250VDC/0.2A |
พาวเวอร์ซัพพลาย
| แรงดันไฟฟ้าขาเข้าที่กำหนด | กำหนดเอง (AC230V/120V±10%, 1 เฟส) |
| ความถี่ที่กำหนด | 50/60 Hz |
| จัดอันดับปัจจุบัน | 10A ที่ 230V / 12A ที่ 120V |
| การเชื่อมต่อ | เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320) |
สภาพแวดล้อม
| อุณหภูมิในการทำงาน | 0 ... +50 °C (+32 ... +122 °F) |
| อุณหภูมิในการจัดเก็บ | -25 ... +70 °C (-13 ... +158 °F) |
| ช่วงความชื้น | ความชื้นสัมพัทธ์ 5 ... 95 % ไม่ควบแน่น |
| การสั่นสะเทือน | IEC 60068-2-6(20m/s2 ที่ 10 ... 150 Hz) |
เบ็ดเตล็ด
| น้ำหนัก | 4 กก. (8.82 ปอนด์) |
| ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ) | 345×135×270 มม.(13.58x5.31x10.63 นิ้ว) |
IEC 61850 Protection Relay Test System RELAYSTAR-6000D มุ่งเน้นไปที่วิธีการสื่อสารแบบเรียลไทม์ของ GOOSE และ Sampled Values เพื่อเชื่อมต่อกับอุปกรณ์ที่ทดสอบ
