| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | HIT-5H |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 5-10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องวัดความต้านทานฉนวน HV, เครื่องวัด Megohm | Max. แม็กซ์ Voltage แรงดันไฟฟ้า: | 5KV |
|---|---|---|---|
| ช่วงความต้านทานของฉนวน: | 0.01MΩ-5TΩ | ช่วงแรงดันไฟฟ้ากระแสตรง: | 0.01V-1000V |
| ช่วงแรงดันไฟฟ้ากระแสสลับ: | 0.01V-750V | การวัด DAR และ PI: | มีอยู่ |
| แสงสูง: | เครื่องมือทดสอบความต้านทานฉนวนป้องกันการรบกวน,เครื่องมือทดสอบความต้านทานฉนวน 5kv,เครื่องทดสอบฉนวนมือถือ 5kv |
||

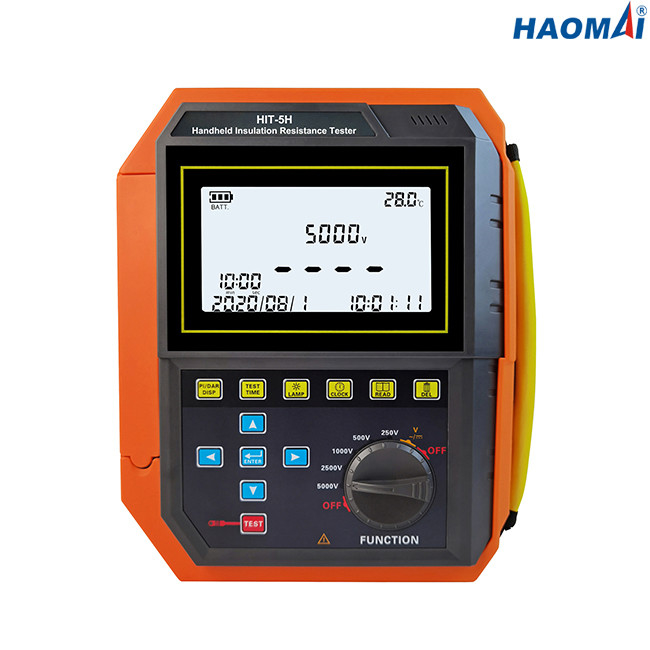

เครื่องทดสอบความต้านทานฉนวนแบบใช้มือถือ
รุ่น: HIT-5H
เครื่องทดสอบความต้านทานฉนวน (หรือที่เรียกว่าเครื่องทดสอบความต้านทานฉนวนไฟฟ้ากระแสตรงแรงสูง DC Megohm Meter) ใช้สำหรับวัดความต้านทานของวัสดุฉนวนต่างๆ และความต้านทานฉนวนของหม้อแปลง มอเตอร์ สายเคเบิล และอุปกรณ์ไฟฟ้า
เครื่องทดสอบความต้านทานฉนวนแบบใช้มือถือ HIT-5H ประกอบด้วยวงจรรวมขนาดกลางและขนาดใหญ่ รวมถึงระบบการวัดกระแสไฟฟ้าขนาดเล็กที่มีความแม่นยำสูง ระบบเพิ่มแรงดันไฟฟ้าแบบดิจิตอล วงจรปล่อยอัตโนมัติจำเป็นต้องใช้สายไฟฟ้าแรงสูงและสายสัญญาณเพื่อเชื่อมต่อวัตถุที่วัดได้เท่านั้นที่สามารถวัดได้
ช่วงแรงดันไฟขาออกที่กำหนดของเครื่องทดสอบความต้านทานฉนวนแบบใช้มือถือ HIT-5H คือตั้งแต่ 250V ถึง 5000V และช่วงการวัดความต้านทานฉนวนอยู่ระหว่าง 0.01MΩ ถึง 5.00TΩ
คุณสมบัติหลัก
1) เครื่องทดสอบแบบใช้มือถือสำหรับวัดความต้านทานของฉนวน
2) มีการทดสอบแรงดันไฟ AC และ DC
3) มีการวัด PI และ DAR
4) แรงดันทดสอบ: 250V, 500V, 1000V, 2500V, 5000V
5) ช่วงการวัดความต้านทานฉนวน: 0.01MΩ ถึง 5.00TΩ
6) เวลาทดสอบ: 1 นาที ~ 30 นาที (เกี่ยวกับวิธีการทดสอบตั้งค่าได้)
7) การเชื่อมต่อสายไฟอย่างง่าย
ข้อมูลทางเทคนิค
ข้อมูลจำเพาะทั่วไป
| การทำงาน | ความต้านทานของฉนวน, ดัชนีโพลาไรซ์ (PI), อัตราส่วนการดูดซึมอิเล็กทริก (DAR), การทดสอบแรงดันไฟ AC และ DC;ฟังก์ชั่นการปลดปล่อยอัตโนมัติการทดสอบอุณหภูมิสิ่งแวดล้อมฟังก์ชั่นนาฬิกา |
| พลัง | DC 14.8V 2200mAh แบตเตอรี่ลิเธียมแบบชาร์จไฟได้, โวลต์แบตเตอรี่เต็มประมาณ.16.8V |
| ทดสอบแรงดัน | ช่วง:250V, 500V, 1000V, 2500V, 5000V |
| กระแสไฟฟ้าลัดวงจร | ≥5mA (≥10mA, ≥3.5mA, ตัวเลือก≥1.5mA) |
| วิธีการเชื่อมต่อสายไฟ | พอร์ต L: "L" เรียกว่าพอร์ตเอาท์พุตไฟฟ้าแรงสูงเรียกว่าปลายสายและนำไปสู่ปลายด้านหนึ่งของวัตถุที่วัดได้ |
| G port: "G" เรียกว่า shield end ใช้สำหรับวัดความต้านทานฉนวนของวัสดุฉนวนหรือสายเคเบิลโดยวิธีอิเล็กโทรดสามวิธีเชื่อมต่อกับปลายวงแหวนป้องกันอิเล็กโทรด | |
| พอร์ต E: "E" เรียกว่ากราวด์กราวด์เชื่อมต่อกับกราวด์และขั้วศูนย์ของวัตถุที่วัดตัวอย่างเช่น โลหะของเปลือกมอเตอร์ แกนหม้อแปลง ตัวป้องกันสายเคเบิล | |
| พอร์ต V: ขั้ววัดแรงดันไฟฟ้า AC/DC (การระบุอัตโนมัติของ AC/DC) | |
| ปณิธาน | ความต้านทานฉนวน: 0.01MΩ |
| แรงดันไฟฟ้ากระแสสลับ:0.01V | |
| แรงดันไฟตรง:0.01V | |
| เวลาทดสอบ | 1 นาที ~ 30 นาที (เกี่ยวกับวิธีการทดสอบ ตั้งค่าได้) |
| แสงพื้นหลัง | แสงไฟหน้าจอสีขาวที่ควบคุมได้ เหมาะสำหรับสนามมืด |
| กะ | กะอัตโนมัติ |
| LCD | จอ LCD 4 หลัก แสงไฟหน้าจอสีขาว |
| ขนาดจอแอลซีดี | 128mm×75mm |
| จอ LCD สนาม | 124mm×67mm |
| ตัวบ่งชี้การทดสอบ | ในการวัด LED จะกะพริบและแผนภูมิแท่งแสดงความคืบหน้า |
| กำลังชาร์จ ตัวบ่งชี้ | เมื่อชาร์จ ไฟแสดงสถานะบนเครื่องชาร์จจะเป็นสีแดงและสีเขียวหลังจากชาร์จเต็มแล้ว |
| ขนาด | 258 มม. × 215 มม. × 83 มม. (ยาว x กว้าง x สูง) |
| สายทดสอบมาตรฐาน | แท่งทดสอบไฟฟ้าแรงสูงสีแดง 1 เส้น สายทดสอบสีเขียว 1 เส้น และสีดำ 1 เส้น |
| แรงดันแบตเตอรี่ | แสดงพลังงานที่เหลืออยู่ของแบตเตอรี่เมื่อแบตเตอรี่เหลือน้อยโปรดชาร์จให้ทันเวลา |
| พอร์ตสื่อสาร | ด้วยอินเทอร์เฟซ USB สามารถอัปโหลดข้อมูลการจัดเก็บข้อมูลไปยังคอมพิวเตอร์ บันทึกการพิมพ์ |
| สายสื่อสาร | สาย USB 1 ชิ้น ยาว 1.5 เมตร |
| การทำงานปัจจุบัน | สแตนด์บาย: สูงสุด 25mA (ปิดแบ็คไลท์)； แบ็คไลท์: สูงสุด 25mA (เปิดไฟแบ็คไลท์เท่านั้น)； ทำงาน: สูงสุด 450mA (ปิดแบ็คไลท์) |
| น้ำหนัก | น้ำหนักเครื่องมือ: 2.19 กก. (รวมแบตเตอรี่) |
| น้ำหนักรวม: 3.50 กก. (รวมแพ็คเกจ) | |
| กลับเครื่องมือ | ชุดเครื่องมือคู่ สีเหลือง-ดำ พกพาสะดวก ชุดเครื่องมือดูดี |
| อุณหภูมิในการทำงาน/ความชื้น | -10 ℃ ～ 40 ℃, 80% RH ต่ำกว่า |
| พื้นที่จัดเก็บ อุณหภูมิ/ความชื้น | -20 ℃ ～ 60 ℃, 70% RH ต่ำกว่า |
| ทนต่อแรงดันไฟฟ้า | AC 3700V / rms (ระหว่างด้านหน้าและด้านหลังของเปลือก) |
| ความต้านทานของฉนวน | ด้านบน 20MΩ (ระหว่างสกรูโลหะด้านล่างและปลายด้านบน 500V) |
| ลักษณะทางแม่เหล็กไฟฟ้า | IEC61326(อีเอ็มซี) |
| แรงดันขาออก | ช่วงทดสอบ | ความแม่นยำ |
| 250V (15%) DC | 0.01MΩ~2.50GΩ | ±3%rdg±5dgt |
| 2.50GΩ~250 GΩ | ±15%rdg±5dgt | |
| 500V (10%) DC | 0.01MΩ~5.00GΩ | ±3%rdg±5dgt |
| 5.00GΩ~500 GΩ | ±15%rdg±5dgt | |
| 1000V (10%) DC | 0.01MΩ~ 10.00GΩ | ±3%rdg±5dgt |
| 10.00GΩ~1.00 TΩ | ±15%rdg±5dgt | |
| 2500V (10%) DC | 0.01MΩ~25.0GΩ | ±3%rdg±5dgt |
| 25.0GΩ~2.50 TΩ | ±15%rdg±5dgt | |
| 5000V (10%) DC | 0.01MΩ~50.0GΩ | ±3%rdg±5dgt |
| 50.0GΩ~5.00 TΩ | ±15%rdg±5dgt |
ช่วงการวัดแรงดันไฟ AC และ DC และความแม่นยำ
| ฟังก์ชันทดสอบ | ช่วงการวัด | ความแม่นยำ | ปณิธาน |
| แรงดันไฟตรง | 0.01V~1000V | ±2%rdg±3dgt | 0.1V |
| แรงดันไฟฟ้ากระแสสลับ | 0.01V~750V | ±2%rdg±3dgt | 0.1V |
เครื่องวัดความต้านทานฉนวน HIT-5H เป็นเครื่องมือพกพาสำหรับวัดความต้านทานฉนวนของวัสดุฉนวนและอุปกรณ์ไฟฟ้าต่างๆ
