| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | HIT-15 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่อง |
| เวลาการส่งมอบ: | 5-10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องวัดความต้านทานฉนวน HV, เครื่องวัด Megohm | Max. แม็กซ์ Voltage แรงดันไฟฟ้า: | 15kv |
|---|---|---|---|
| ช่วงความต้านทานของฉนวน: | 0.01MΩ-50TΩ | ช่วงแรงดันไฟฟ้ากระแสตรง: | 0-1000V |
| ช่วงแรงดันไฟฟ้ากระแสสลับ: | 0-750V | การวัด DAR และ PI: | มีอยู่ |
| แสงสูง: | อุปกรณ์ทดสอบความต้านทานฉนวน 15kV,อุปกรณ์ทดสอบความต้านทานฉนวนกันความชื้น,เครื่องทดสอบฉนวนไฟฟ้าแรงสูง 50T Ohm |
||

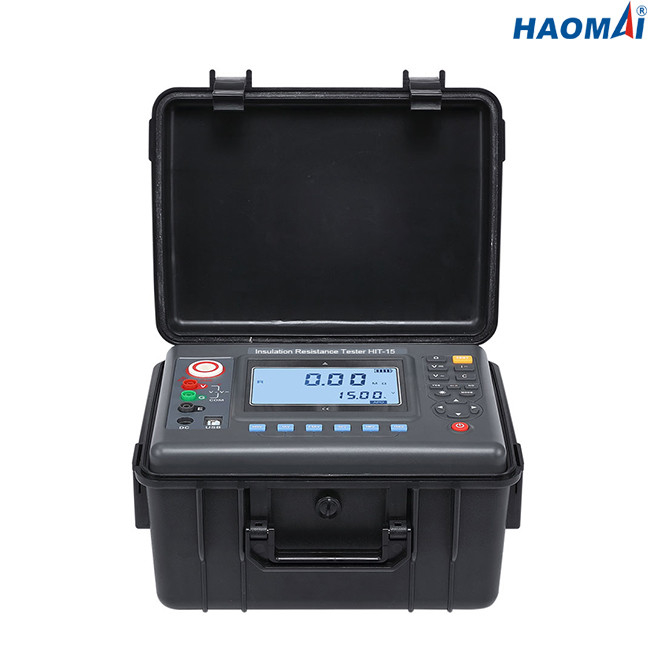

เครื่องทดสอบความต้านทานฉนวน 15kV
รุ่น: HIT-15
เครื่องทดสอบความต้านทานฉนวน 15kV เหมาะสำหรับวัดความต้านทานของวัสดุฉนวนต่างๆ และความต้านทานฉนวนของหม้อแปลง มอเตอร์ สายเคเบิล และอุปกรณ์ไฟฟ้า
ข้อมูลทางเทคนิค
| การทำงาน | การทดสอบความต้านทานฉนวน การทดสอบแรงดันไฟ |
| เงื่อนไขพื้นฐาน | 23°C±5°C ต่ำกว่า 75%RH |
| แรงดันไฟฟ้า (V) | 500V, 1kV, 2.5kV, 5kV,10kV,15kV |
| แรงดันทดสอบ (V) | พิกัดแรงดันไฟฟ้า x(1±10%) |
| ช่วงความต้านทานของฉนวน | 0.01MΩ~50TΩ |
| ความละเอียดความต้านทานฉนวน | 0.01MΩ |
| ช่วงแรงดันไฟฟ้ากระแสตรง | 0~1000V |
| ความละเอียดแรงดันไฟตรง | 0.1V |
| ช่วงแรงดันไฟฟ้ากระแสสลับ | 0~750V |
| ความละเอียดของแรงดันไฟฟ้ากระแสสลับ | 0.1V |
| กระแสไฟลัดวงจรเอาต์พุต | ≥6mA |
| อัตราส่วนการดูดซึมอิเล็กทริกและดัชนีโพลาไรเซชัน | มีอยู่ |
| พาวเวอร์ซัพพลาย | แบตเตอรี่แบบชาร์จไฟได้ 12V |
| แสงพื้นหลัง | แสงไฟหน้าจอสีเทาที่ควบคุมได้ เหมาะสำหรับใช้ในที่ที่มีแสงน้อย |
| โหมดการแสดงผล | จอ LCD ขนาดใหญ่ 4 บิต แสงไฟหน้าจอสีเทา |
| ขนาดจอ LCD | 108×65มม. |
| ขนาดเครื่องมือ | 277.2×227.5×153mm(LxWxH) |
| อินเทอร์เฟซ USB | สำหรับการตรวจสอบซอฟต์แวร์และการส่งข้อมูลข้อมูลที่บันทึกไว้สามารถอัปโหลดไปยังคอมพิวเตอร์เพื่อบันทึกและพิมพ์ |

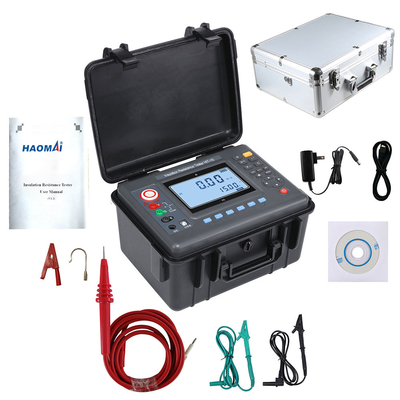

| สายสื่อสาร | สายสื่อสาร USB 1PC |
| สายทดสอบ | ไฟฟ้าแรงสูงปล้นสีแดง 3 เมตร สายทดสอบไฟฟ้าแรงสูง สีดำ 1.5smeters สีเขียว 1.5 เมตร |
| การจัดเก็บข้อมูล | 500 กลุ่มสัญลักษณ์ "เต็ม" แสดงว่าที่เก็บข้อมูลเต็ม |
| มุมมองข้อมูล | ฟังก์ชั่นดูข้อมูล: แสดงสัญลักษณ์ "MR" |
| จอแสดงผลล้น | ฟังก์ชั่นล้น(เกินช่วงการวัด): "OL" แสดงสัญลักษณ์ |
| ฟังก์ชั่นปลุก | เมื่อค่าที่วัดได้เกินค่าที่ตั้งไว้ จะมีการแจ้งเตือนให้ |
| การใช้พลังงาน | สแตนด์บาย: max.30mA (ปิดแบ็คไลท์) |
| เปิดไฟแบ็คไลท์: max.42mA | |
| วัด.max.300mA (ปิดแบ็คไลท์) | |
| น้ำหนักเครื่องมือ | 2.75 กก. (รวมแบตเตอรี่) |
| แรงดันแบตเตอรี่ | เมื่อแรงดันแบตเตอรี่ต่ำ สัญลักษณ์แบตเตอรี่ต่ำจะแสดงขึ้น |
| ปิดเครื่องอัตโนมัติ | ปิดอัตโนมัติหลังจากบูต 15 นาที |
| การทดสอบฉนวน | ≥50MΩ (ระหว่างสายวัดและตัวเรือน) |
| ทนต่อแรงดันไฟฟ้า | AC3kV/50Hz, 1 นาที |
| อุณหภูมิและความชื้นในการทำงาน | -10℃~+50℃＜85%RH |
| อุณหภูมิและความชื้นในการจัดเก็บ | -15℃~+55℃＜90%RH |
| ความปลอดภัย | IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54) มลพิษระดับ 2, CAT Ⅲ 300V |
ช่วงการวัดและความแม่นยำ
| ฟังก์ชั่นการวัด | แรงดันขาออก | ช่วงการวัด | ความแม่นยำ | ปณิธาน |
| ความต้านทานของฉนวน | 500V(±10%) | 0 MΩ～2MΩ | ±5%rdg±5dgt | 0.001MΩ |
| 2 MΩ～20MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
| 20 MΩ～200MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 200 MΩ ～ 2000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 2GΩ～20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20GΩ～200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 200GΩ ～ 2000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 1kV(±10%) | 0 MΩ～5MΩ | ±5%rdg±5dgt | 0.001MΩ | |
| 5 MΩ～50MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
| 50 MΩ～500MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 500 MΩ～5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 5GΩ～50GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
| 50GΩ～500GΩ | ±15%rdg±5dgt | 0.1GΩ | ||
| 500GΩ～5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 2.5kV(±10%) | 0 MΩ～10MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 10 MΩ～100MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 100 MΩ～1000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 1 GΩ～10GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 10 GΩ ～ 100GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 100 GΩ ~ 1000GΩ | ±15%rdg±5dgt | 1GΩ | ||
| 1 TΩ～10TΩ | ±20%rdg±10dgt | 0.01TΩ | ||
| 5kV(±10%) | 0 MΩ～20MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 20 MΩ～200MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 200 MΩ ～ 2000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 2 GΩ～20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20 GΩ ～ 200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 200 GΩ ～ 2000GΩ | ±15%rdg±5dgt | 1GΩ | ||
| 2 TΩ～10TΩ | ±25%rdg±10dgt | 0.01TΩ | ||
| 10KV(±10%) | 0 MΩ～50MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 50 MΩ～500MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 500 MΩ～5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 5 GΩ～50GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 50 GΩ ～ 500GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 500 GΩ ～ 5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 5TΩ～35TΩ | ±35%rdg±10dgt | 0.01TΩ | ||
| 15kV(±10%) | 0 MΩ～60MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 60 MΩ ～ 600MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 600 MΩ～6000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 6 GΩ ～ 60GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 60 GΩ ～ 600GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 600 GΩ ～ 6000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 6 TΩ～50TΩ | ±35%rdg±10dgt | 0.01TΩ |
ช่วงแรงดันและความแม่นยำ
| ฟังก์ชันทดสอบ | ช่วงการวัด | ความแม่นยำ | ปณิธาน |
| แรงดันไฟตรง | กระแสตรง 0.0V~1000V | ±1.5%rdg±3dgt | 0.1V |
| แรงดันไฟฟ้ากระแสสลับ | ไฟฟ้ากระแสสลับ 0.0V~750V | ±1.5%rdg±3dgt | 0.1V |
ช่วงปัจจุบันและความแม่นยำ
| ฟังก์ชั่นการวัด | ช่วงการวัด | ความแม่นยำ | ปณิธาน |
กระแสตรง | 1mA-6mA | ±10%rdg±5dgt | 0.01mA |
| 100uA-1000uA | ±10%rdg±5dgt | 1uA | |
| 10uA-100uA | ±10%rdg±5dgt | 0.1uA | |
| 1uA-10uA | ±10%rdg±5dgt | 0.01uA | |
| 100nA-1000nA | ±10%rdg±5dgt | 1nA | |
| 10nA-100nA | ±20%rdg±5dgt | 0.1nA | |
| 1nA-10nA | ±20%rdg±5dgt | 0.01nA | |
| 100pA-1000pA | ±30%rdg±5dgt | 1pA |
ช่วงความจุและความแม่นยำ
| ฟังก์ชั่นการวัด | ช่วงการวัด | ความแม่นยำ | ปณิธาน |
| ความจุ | 10uf-50uf | ±15%rdg±5dgt | 0.01uf |
| 1uf-10uf | ±15%rdg±5dgt | 0.1uf | |
| 100nf-10nf | ±15%rdg±5dgt | 0.01nf | |
| 10nf-100nf | ±15%rdg±5dgt | 0.01nf |
