| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | GRT-300 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่อง |
| เวลาการส่งมอบ: | 5-10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องทดสอบความต้านทานสายดิน | การวัดค่าความต้านทานกราวด์ด้วยวิธี 2/3/4 สาย: | 0.00Ω-30.00kΩ |
|---|---|---|---|
| การวัดความต้านทานกราวด์ด้วยแคลมป์คู่: | 0.01Ω-100Ω | ความต้านทานของดิน: | 0.00Ωm-9999kΩm |
| แรงดันกราวด์: | 0.00V-100.0V | กระแสสลับ: | 0.0mA-1000A |
| แสงสูง: | อุปกรณ์ทดสอบความต้านทานกราวด์ ISO9001,อุปกรณ์ทดสอบความต้านทานกราวด์คู่ 1000A,เครื่องทดสอบความต้านทานกราวด์ 3700V / rms |
||

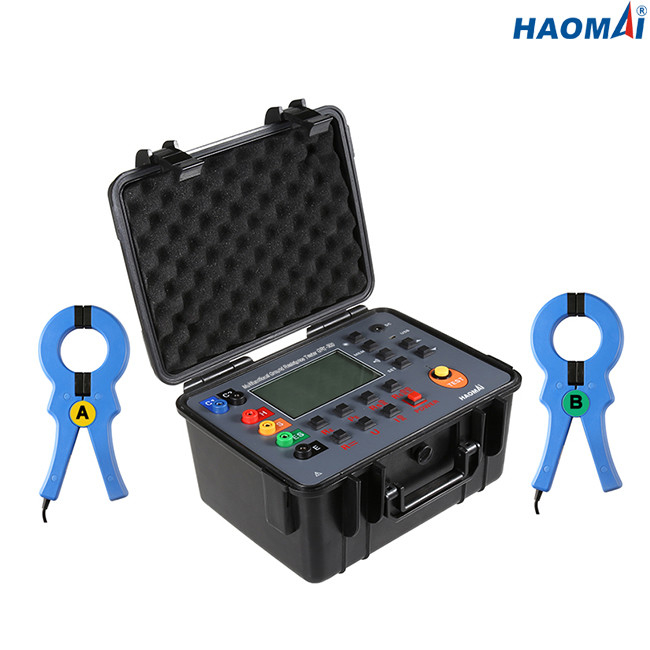

เครื่องทดสอบความต้านทานกราวด์พร้อมแคลมป์คู่
รุ่น: GRT-300
เครื่องทดสอบความต้านทานกราวด์พร้อมแคลมป์คู่ GRT-300 เป็นเครื่องทดสอบความต้านทานกราวด์ขั้นสูงที่รวมวิธีการวัดที่หลากหลายเครื่องมือนี้ไม่เพียงแต่มีหน้าที่ในการวัดความต้านทานกราวด์ด้วยเสาเสริมแบบเดิมเท่านั้น แต่ยังมีฟังก์ชั่นที่เป็นเอกลักษณ์ในการวัดความต้านทานกราวด์โดยไม่ต้องใช้เสาเสริมอีกด้วยใช้จอแสดงผลแบ็คไลท์หน้าจอสีเทา LCD ขนาดใหญ่และเทคโนโลยีไมโครโปรเซสเซอร์ ผ่านวิธี 4 สายที่มีความแม่นยำในการควบคุมไมโครโปรเซสเซอร์ วิธี 3 สายและวิธี 2 สายอย่างง่าย วิธีการเลือก วิธีแคลมป์คู่เพื่อวัดการทดสอบความต้านทานกราวด์ด้วยการออกแบบแคลมป์กระแสไฟฟ้าขนาดใหญ่และการใช้เทคโนโลยีการวัดแคลมป์คู่ การวัดแบบออนไลน์สามารถทำได้โดยไม่จำเป็นต้องติดตั้งเสาเสริมและแยกตัวกราวด์ออกจากอุปกรณ์
เครื่องทดสอบความต้านทานกราวด์พร้อมแคลมป์คู่ GRT-300 ใช้กันอย่างแพร่หลายในด้านโทรคมนาคม พลังงานไฟฟ้า สภาพอากาศ ห้องคอมพิวเตอร์ แหล่งน้ำมัน สายจ่ายไฟฟ้า สายส่งทาวเวอร์ ปั๊มน้ำมัน เครือข่ายสายดินของโรงงาน สายล่อฟ้า ฯลฯ
ข้อมูลทางเทคนิค
| การทำงาน | วัดความต้านทานกราวด์ด้วยวิธีสี่สาย สามสาย หรือสองสาย วัดความต้านทานของดิน วัดแรงดันกราวด์และแรงดันไฟ AC |
| อุณหภูมิและความชื้นแวดล้อม | 23℃±5℃, 75%rh ด้านล่าง |
| แหล่งจ่ายไฟ | แบตเตอรี่ตะกั่วกรด DC 6V/4.5Ah ใช้งานได้นานกว่า 100 ชั่วโมงสำหรับการสแตนด์บาย |
| แรงดันไฟรบกวน | <20V (ควรหลีกเลี่ยง) |
| กระแสรบกวน | <2A (ควรหลีกเลี่ยง) |
| ระยะห่างระหว่างอิเล็กโทรดระหว่างการวัด R | ก＞5วัน |
| ระยะห่างระหว่างขั้วไฟฟ้าระหว่างการวัด ρ | ก＞20ชม. |
| อิมพีแดนซ์กราวด์เสริม | เงื่อนไขอ้างอิง <100Ω, สภาพการทำงาน <5kΩ |
| ช่วงการวัด | ความต้านทานกราวด์: 0.00Ω~30.00kΩ |
| ความต้านทานของดิน: 0.00Ωm ~ 9999kΩm | |
| แรงดันกราวด์: 0.00V ~ 100.0V | |
| โหมดการวัด | การวัดแบบสี่สายหรือสามสายที่แม่นยำ การวัดแบบสองสายอย่างง่าย |
| วิธีการวัด |
ความต้านทานกราวด์: จัดอันดับปัจจุบันและวิธีการเปลี่ยนขั้ว ความต้านทานของดิน: วิธีสี่ขั้ว แรงดันกราวด์: การแก้ไขเฉลี่ย (S-ES ระหว่างอินเทอร์เฟซ) |
| ความถี่ในการทดสอบ | 128Hz |
| กระแสไฟทดสอบลัดวงจร | > 20mA (คลื่นไซน์) |
| แรงดันทดสอบวงจรเปิด | AC 28V สูงสุด |
| ช่วงระยะห่างอิเล็กโทรด | 1m ~ 100m สามารถตั้งค่าได้ |
| เปลี่ยนเกียร์ | ความต้านทานกราวด์: การเปลี่ยนเกียร์อัตโนมัติเต็มรูปแบบ 0.00Ω~30.00kΩ |
| ความต้านทานของดิน: การเปลี่ยนเกียร์อัตโนมัติเต็มรูปแบบ 0.00 Ωm~9999kΩm | |
| แสงพื้นหลัง | แสงไฟหน้าจอสีเทาที่ควบคุมได้ เหมาะสำหรับใช้ในที่ที่มีแสงน้อย |
| โหมดการแสดงผล | จอ LCD ขนาดใหญ่ 4 บิต แสงไฟหน้าจอสีเทา |
| คำแนะนำในการวัด | ไฟ LED กะพริบระหว่างการวัด |
| ขนาดจอแอลซีดี | 111mm×68mm |
| ช่องแสดงผล LCD | 108mm×65mm |
| ขนาดเครื่องมือ | ยาวxกว้างxสูง: 277.2มม.×227.5มม.×153มม. |
| สายวัดทดสอบมาตรฐาน | 4 ชิ้น: แดง 15 ม., ดำ 15 ม., เหลือง 10 ม., เขียว 10 ม |
| นำไปสู่การทดสอบอย่างง่าย | 2 ชิ้น: สีเหลือง 1.6 ม. สีเขียว 1.6 ม |
| คันดินเสริม | 4 ชิ้น: φ10mm×200mm |
| เวลาวัด | แรงดันกราวด์: ประมาณ 3 ครั้ง/วินาที |
| ความต้านทานกราวด์ / ความต้านทานดิน: ประมาณ 7 วินาที/ครั้ง | |
| แรงดันสาย | การวัดที่ต่ำกว่า AC100V (ไม่สามารถใช้ฟังก์ชันการวัดแรงดันกราวด์เพื่อวัดกำลังไฟฟ้าเชิงพาณิชย์) |
| อินเทอร์เฟซ USB | ด้วยอินเทอร์เฟซ USB การตรวจสอบซอฟต์แวร์ ข้อมูลการจัดเก็บข้อมูลสามารถอัปโหลดไปยังคอมพิวเตอร์เพื่อบันทึกและพิมพ์ |
| สายสื่อสาร | สายสื่อสาร USB 1 ชิ้น ยาว 1.5 ม |
| การจัดเก็บข้อมูล | ชุดข้อมูล 500 ชุด"MEM" เป็นตัวบ่งชี้การจัดเก็บ สัญลักษณ์ "เต็ม" แสดงว่าหน่วยความจำเต็ม |
| การสืบค้นข้อมูล | สัญลักษณ์ "MR" ปรากฏขึ้น |
| จอแสดงผลล้น | ฟังก์ชันโอเวอร์โฟลว์โอเวอร์เรนจ์: สัญลักษณ์ "OL" ปรากฏขึ้น |
| การทดสอบการรบกวน | การระบุสัญญาณรบกวนโดยอัตโนมัติสัญลักษณ์ "NOISE" แสดงว่าเมื่อแรงดันรบกวนสูงกว่า 5V |
| การทดสอบภาคพื้นดินเสริม | ด้วยฟังก์ชันทดสอบอิมพีแดนซ์กราวด์เสริม 0.00KΩ ~ 30kΩ (Rh max = 3kΩ +100R <50kΩ, Rs max = 3kΩ +100R <50kΩ) |
| ฟังก์ชั่นปลุก | ให้สัญญาณเตือนเมื่อค่าที่วัดได้เกินค่าการตั้งค่าการเตือน |
| แรงดันแบตเตอรี่ | แสดงพลังงานแบตเตอรี่แบบเรียลไทม์ เตือนการชาร์จทันเวลาเมื่อแรงดันแบตเตอรี่ต่ำ |
| ปิดเครื่องอัตโนมัติ | สัญลักษณ์ “APO” ปรากฏขึ้น ปิดเครื่องอัตโนมัติหลังจาก 15 นาที |
| การใช้พลังงาน | สแตนด์บาย: 40mA (ปิดแบ็คไลท์) |
| เปิดไฟแบ็คไลท์: ประมาณ 43mA | |
| การทำงาน: 75mA (ปิดแบ็คไลท์) | |
| น้ำหนัก | เครื่องมือ: 2.45 กก. (รวมแบตเตอรี่) |
| สายวัดทดสอบ:1.3 กก. | |
| แกนกราวด์เสริม: 0.85 กก. (4 ชิ้น) | |
| อุณหภูมิและความชื้นในการทำงาน | -10℃～40℃, 80%rh ต่ำกว่า |
| อุณหภูมิและความชื้นในการจัดเก็บ | -20℃～60℃, 70%rh ต่ำกว่า |
| ป้องกันการโอเวอร์โหลด | การวัดอิมพีแดนซ์กราวด์: AC 280V/3 วินาทีระหว่างพอร์ต HE และ S-ES |
| การทดสอบฉนวน | สูงกว่า 20MΩ (500V ระหว่างวงจรและเคส) |
| ทนต่อแรงดันไฟฟ้า | AC 3700V/rms (ระหว่างวงจรกับเคส) |
| EMC | IEC61326 |
| ความปลอดภัย |
IEC61010-1(CAT Ⅲ 300V, CAT IV 150V, ระดับมลพิษ 2) IEC61010-031 IEC61557-1 (อิมพีแดนซ์กราวด์) IEC61557-5 (ความต้านทานของดิน) เจเจจี 366-2004 |
รังวัดและความแม่นยำ
| ฟังก์ชันทดสอบ | พิสัย | ความแม่นยำ | ปณิธาน |
| วิธีลวด 2/3/4 สำหรับวัดความต้านทานกราวด์ | 0.00Ω～29.99Ω | ±2%rdg±5dgt(หมายเหตุ 1) | 0.01Ω |
| 30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| ความต้านทานกระแสตรง | 0.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω |
| 300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| วิธีการเลือกวัดความต้านทานกราวด์ | 0.00Ω～29.99Ω | ±2%rdg±5dgt(หมายเหตุ 1) | 0.01Ω |
| 30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω ~ 3000Ω | ±2%rdg±3dgt | 1Ω | |
| วิธีแคลมป์คู่สำหรับวัดความต้านทานกราวด์ | 0.01Ω～0.99Ω | ±10%rdg±10dgt | 0.01Ω |
| 1.0Ω ~ 9.9Ω | 0.1Ω | ||
| 10Ω～100Ω | 1Ω | ||
| ความต้านทานของดิน (ρ) | 0.00Ωm～99.99Ωm | ρ=2πaR (หมายเหตุ 2) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm ～ 9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm ～ 9999kΩm | 1kΩm | ||
| แรงดันกราวด์ | ไฟฟ้ากระแสสลับ 0.00～100.0V | ±2%rdg±3dgt | 0.01V |
| กระแสสลับ | ไฟฟ้ากระแสสลับ 0.0mA~1000A | ±2%rdg±3dgt | 0.1mA |
หมายเหตุ 1:เงื่อนไขอ้างอิง: ความแม่นยำด้วย Rh Rs < 100Ω
สภาพการทำงาน: Rh max＝3kΩ+100R＜50kΩ Rs max＝3kΩ+100R＜50kΩ
โน้ต 2:ขึ้นอยู่กับความแม่นยำในการวัดของ R
π=3.14, a: 1 m~100m
เครื่องทดสอบความต้านทานกราวด์พร้อมแคลมป์คู่ GRT-300 เป็นเครื่องมือที่มีความเสถียรและเชื่อถือได้สำหรับการวัดความต้านทานกราวด์ ความต้านทานของดิน ความต้านทาน DC แรงดันกราวด์ และกระแสไฟ AC
