| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | PQA-400 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่อง |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องวิเคราะห์ PQ, เครื่องทดสอบ PQ | จำนวนช่อง: | 4U+4I |
|---|---|---|---|
| แรงดันเฟสต่อเฟส True RMS: | 1.0V-2000V | แรงดันไฟตรง: | 1.0V-1000V |
| True RMS ปัจจุบัน: | 10mA-1000A | ความถี่: | 40Hz-70Hz |
| แสงสูง: | เครื่องวิเคราะห์คุณภาพกำลังไฟฟ้าแบบมัลติฟังก์ชั่น,เครื่องวิเคราะห์คุณภาพกำลังไฟฟ้า ISO9001,เครื่องวิเคราะห์พลังงานแบบพกพาอัจฉริยะ |
||

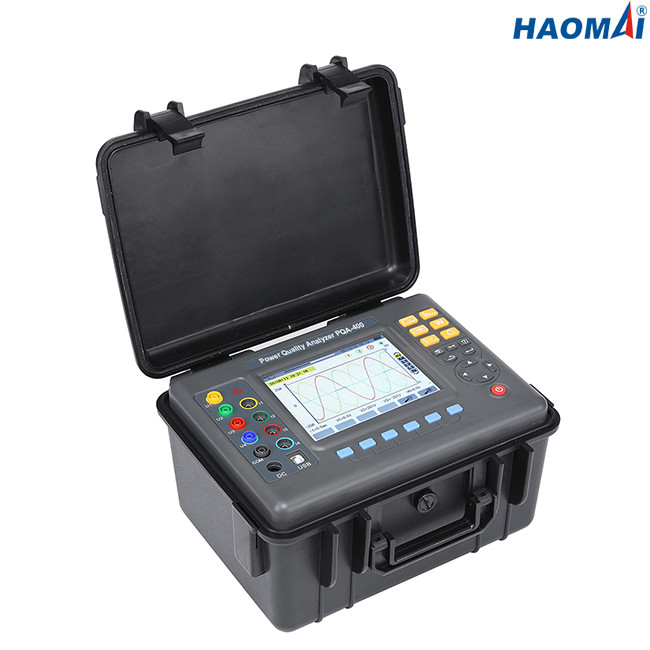

เครื่องวิเคราะห์คุณภาพไฟฟ้าแบบพกพา
รุ่น: PQA-400
เครื่องวิเคราะห์คุณภาพไฟฟ้าแบบพกพา PQA-400 เป็นเครื่องมือทดสอบที่ครอบคลุมการทำงานของคนกับเครื่องจักรแบบสามเฟส อเนกประสงค์ ชาญฉลาดมีหน้าจอสี LCD ขนาดใหญ่ ใช้งานง่าย ความละเอียดสูง อินเทอร์เฟซสองภาษาในภาษาจีนและอังกฤษ โครงสร้างกล่องและคุณสมบัติอื่น ๆสามารถวัดกระแส 4 ช่องพร้อมกันได้ (ABC สามเฟสและกระแสไฟเป็นกลาง) แรงดันไฟฟ้า 4 ช่องสัญญาณ (แรงดันไฟฟ้าสามเฟส ABC และแรงดันไฟฟ้าสายกลางถึงกราวด์) ค่าสูงสุดของแรงดันไฟฟ้าปัจจุบัน ค่าสูงสุด/ต่ำสุด ในช่วงเวลาหนึ่ง, ปัจจัยความไม่สมดุลสามเฟส, การสั่นไหวของแรงดันไฟฟ้าในช่วงเวลาสั้นๆ, ปัจจัย K ของหม้อแปลงไฟฟ้า, กำลังแอคทีฟ, กำลังไฟฟ้ารีแอกทีฟ, กำลังไฟฟ้าปรากฏ, ตัวประกอบกำลังและตัวประกอบกำลังการกระจัด, กำลังแอคทีฟ, กำลังไฟฟ้ารีแอกทีฟ, กำลังไฟฟ้าปรากฏ, ความเพี้ยนฮาร์มอนิกทั้งหมดและฮาร์มอนิก ฯลฯ ;แสดงรูปคลื่นแบบเรียลไทม์ แผนภูมิแท่งอัตราส่วนฮาร์มอนิกของแรงดันไฟฟ้าปัจจุบันตรวจจับการเปลี่ยนแปลงของกระแสไฟในทันทีแบบไดนามิก ตรวจสอบกระแสเริ่มต้น ตรวจสอบพารามิเตอร์กำลังและสร้างรายการเตือน สร้างแผนภูมิแนวโน้มสำหรับบันทึกข้อมูลการทดสอบเป็นเวลานาน
เครื่องวิเคราะห์คุณภาพไฟฟ้าแบบพกพา PQA-400 ใช้สถาปัตยกรรมโปรเซสเซอร์คู่ DSP + ARM DSP รับผิดชอบในการเก็บข้อมูลและการประมวลผลอัลกอริธึม ARM รับผิดชอบโปรโตคอลการสื่อสารและการประมวลผลส่วนต่อประสานระหว่างคนกับเครื่องจักรการรับสัญญาณอะนาล็อกใช้การสุ่มตัวอย่างแบบซิงโครนัส 4 ช่องสัญญาณ 2 ช่องที่มีความละเอียด 16 บิตของ ADI Company เพื่อให้ได้อัตราการสุ่มตัวอย่างสูงสุดที่ 1MSPS ซึ่งรับรองความถูกต้องและความสมบูรณ์ของข้อมูลของช่องสัญญาณ ทำให้มั่นใจได้ว่าจะไม่ผ่านการเปลี่ยนแปลงชั่วคราวในโครงข่ายไฟฟ้า และทำให้การตรวจจับรูปคลื่นชั่วคราว การขึ้นและลงอย่างกะทันหัน และการหยุดชะงักในทันทีแม่นยำยิ่งขึ้นหน่วยความจำแฟลชในตัวสามารถจัดเก็บภาพหน้าจอได้ 60 ชุดพร้อมกัน 150 ชุดของรูปคลื่นของการจับแรงดัน/กระแสชั่วคราว 150 ชุด บันทึกการเตือน 12800 ชุด และโหมดการตรวจจับกระแสไฟเริ่มต้นสามารถบันทึกรูปคลื่นกระแสเริ่มต้นได้อย่างต่อเนื่อง 100 วินาทีการ์ดหน่วยความจำ 2G ในตัวใช้สำหรับบันทึกเส้นแนวโน้มระยะยาวและบันทึกพารามิเตอร์กำลัง 20 ค่าพร้อมกัน (ตัวเลือกเสริม)สามารถรวบรวมและบันทึกบันทึกเส้นแนวโน้มได้นานถึง 300 วันใน 5 วินาที
ข้อมูลทางเทคนิค
| แหล่งจ่ายไฟ | ชุดแบตเตอรี่ลิเธียมไอออนแบบรีชาร์จ 9.6V, เครื่องชาร์จสำรอง |
| ไฟแสดงสถานะแบตเตอรี่ | สัญลักษณ์แบตเตอรี่ 5 เซลล์แสดงพลังงานเมื่อพลังงานแบตเตอรี่ต่ำเกินไป เครื่องจะแจ้งให้ปิดเครื่องโดยอัตโนมัติหลังจากผ่านไป 1 นาที |
| การใช้พลังงาน | การบริโภคปัจจุบันของการทดสอบปกติ 490 mA ทำงานต่อเนื่องเป็นเวลา 10 ชั่วโมง |
| โหมดการแสดงผล | หน้าจอสี LCD, 640dots×480dots, 5.6 นิ้ว, โดเมนที่แสดง: 116mm×88mm. |
| ขนาดของแคลมป์ |
HR-008 แคลมป์กระแสแหลมขนาดเล็ก: 7.5mm×13mm HR-020 แคลมป์กระแสวงกลม: 20 มม. × 20 มม. HR-050 แคลมป์กระแสวงกลม: 50 มม. × 50 มม. |
| ขนาดเครื่องมือ | ยาว×กว้าง×สูง: 277 มม. × 227.5 มม. × 153 มม |
| จำนวนช่อง | 4U & 4I |
| แรงดันเฟสต่อเฟส | 1.0V~2000V |
| แรงดันเฟสถึงเป็นกลาง | 1.0V~1000V |
| ปัจจุบัน |
HR-008 แคลมป์ปัจจุบัน: 10mA ~ 10.0A; HR-020 แคลมป์กระแส: 0.10A ~ 100A; HR-050 แคลมป์กระแส: 1.0A ~ 1000A; HR-300R Rogowski Coil พร้อมตัวรวม: 10A ~ 6000A |
| ความถี่ | 40Hz~70Hz |
| พารามิเตอร์ของไฟฟ้า | W, VA, Var, PF, DPF, cosφ, tanφ |
| พารามิเตอร์พลังงาน | วะ, วาร์, วา |
| ฮาร์โมนิก | สั่งซื้อ 0~50. |
| ความผิดเพี้ยนของฮาร์มอนิกทั้งหมด | สั่งซื้อ 0~50 แต่ละเฟส |
| โหมดผู้เชี่ยวชาญ | ใช่ |
| จำนวนระเบียนชั่วคราว | 150 ชุด |
| แรงดันไฟฟ้าสั่นไหว | ใช่ |
| กำลังเริ่มโหมดปัจจุบัน | ใช่ 100 วินาที |
| 3 ระยะไม่สมดุล | ใช่ |
| บันทึก | 300 วัน (บันทึกพร้อมกัน 20 พารามิเตอร์ บันทึกหนึ่งจุดทุกๆ 5 วินาที) |
| ค่าต่ำสุด/สูงสุดที่บันทึกไว้ | การวัดค่าสูงสุดและต่ำสุดในช่วงเวลาหนึ่ง |
| เตือน | เลือกพารามิเตอร์ได้ 40 แบบ 12,800 ชุดบันทึกการเตือน |
| จุดสูงสุด | ใช่ |
| แผนภาพเฟสเซอร์ | โดยอัตโนมัติ |
| ความจุของสแนปชอต | 60 |
| ภาษาเมนู | อังกฤษ/จีน |
| การสื่อสาร | ยูเอสบี |
| ปิดอัตโนมัติ | เมื่อมีการเริ่มต้นแคมเปญการแจ้งเตือนหรือการค้นหาชั่วคราว การบันทึกปัจจุบันที่ไหลเข้า หรือการบันทึกแนวโน้มอยู่ระหว่างดำเนินการหรืออยู่ระหว่างดำเนินการ อุปกรณ์จะไม่ปิดโดยอัตโนมัติ |
| ในโหมดทดสอบอื่น 15 นาทีโดยไม่ต้องกดแป้น ปิดเครื่องอัตโนมัติหลังจากแจ้ง 1 นาที | |
| ฟังก์ชั่นแบ็คไลท์ | ใช่ เหมาะสำหรับใช้ในเวลากลางคืนและในที่มืด |
| น้ำหนัก | โฮสต์: 2.41 กก. (พร้อมแบตเตอรี่) |
| HR-008 แคลมป์กระแสเล็กแหลม: 168g×4 | |
| HR-020 แคลมป์กระแสวงกลม: 252g×4 | |
| HR-050 แคลมป์กระแสวงกลม: 463g×4 | |
| HR-300R Rogowski Coil พร้อมตัวรวม: 280g×4 | |
| สายไฟทดสอบและอะแดปเตอร์จ่ายไฟ: 800g | |
| น้ำหนักรวม: ประมาณ 10.8 กก. (พร้อมบรรจุภัณฑ์) | |
| ความยาวของสายทดสอบแรงดัน | 3m |
| ความยาวของสายเซ็นเซอร์ปัจจุบัน | 2m |
| อุณหภูมิในการทำงานและความชื้น | -10 °C ~ 40 °C;ต่ำกว่า 80% Rh |
| อุณหภูมิและความชื้นในการจัดเก็บ | -10 °C ~ 60 °C;ต่ำกว่า 70% Rh |
| อิมพีแดนซ์อินพุต | อิมพีแดนซ์อินพุตของแรงดันทดสอบ: 1MΩ |
| ทนต่อแรงดันไฟฟ้า | ทนต่อแรงดันไฟฟ้ากระแสสลับไซน์ 3700V/50Hz เป็นเวลา 1 นาทีระหว่างการเดินสายเครื่องมือกับเปลือก |
| ฉนวนกันความร้อน | ระหว่างการเดินสายเครื่องมือและเปลือก≥10MΩ |
| โครงสร้าง | ฉนวนสองชั้นพร้อมปลอกป้องกันการสั่นสะเทือนของฉนวน |
| กฎอย่างปลอดภัย | IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, ระดับมลพิษ: 2 |
ในการใช้งานพลังงานไฟฟ้าในปัจจุบัน เนื่องจากอุปกรณ์ไฟฟ้ามีขนาดใหญ่ขึ้นเรื่อยๆ ระบบกริดพลังงานที่ซับซ้อนมากขึ้นที่เกิดจากความผิดปกติจึงมีความซับซ้อนมากขึ้น ยากต่อการแก้ไขปัญหา และเนื่องจากการพัฒนาอุตสาหกรรมต่างๆ คุณภาพไฟฟ้าของโครงข่ายไฟฟ้าเสนอให้มีความต้องการที่สูงขึ้นและสูงขึ้น
เครื่องวิเคราะห์คุณภาพไฟฟ้าแบบพกพา PQA-400 เป็นเครื่องมือวัดและวิเคราะห์ที่สามารถขจัดข้อผิดพลาดของระบบพลังงานที่ซับซ้อนได้อย่างรวดเร็วและแม่นยำยิ่งขึ้น ตลอดจนตรวจสอบและรักษาพารามิเตอร์คุณภาพไฟฟ้าอย่างครอบคลุมและเป็นระบบมากขึ้น
