| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | PQA-500 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กระเป๋าเดินทาง + กล่อง |
| เวลาการส่งมอบ: | 5-10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องวิเคราะห์ PQ, เครื่องทดสอบ PQ | จำนวนช่อง: | 4U+4I |
|---|---|---|---|
| แรงดันเฟสต่อเฟส True RMS: | 1.0V-2000V | แรงดันไฟตรง: | 1.0V-1000V |
| True RMS ปัจจุบัน: | 10mA-1000A | ความถี่: | 40Hz-70Hz |
| แสงสูง: | เครื่องวิเคราะห์คุณภาพกำลังไฟฟ้าครบวงจร,เครื่องวิเคราะห์คุณภาพกำลังไฟฟ้าแบบชาร์จไฟได้,เครื่องวิเคราะห์กำลังไฟฟ้า 4 ช่องสัญญาณ |
||

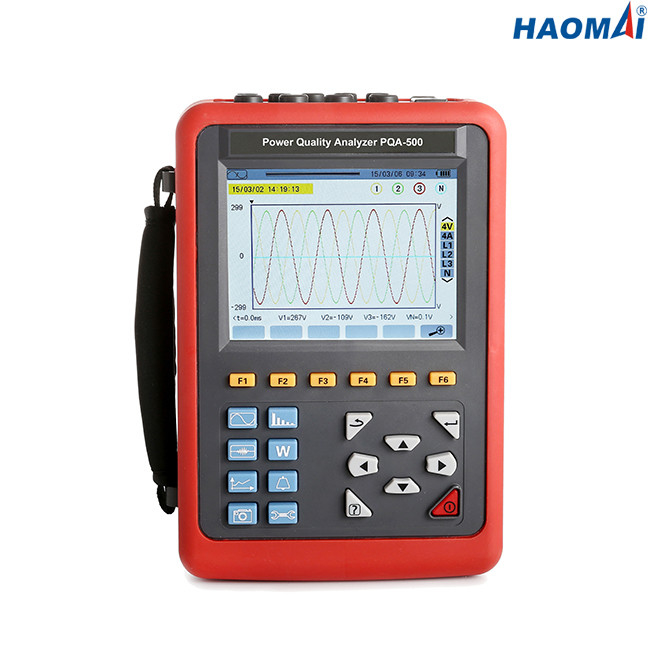

เครื่องวิเคราะห์คุณภาพไฟฟ้า
รุ่น: PQA-500
เครื่องวิเคราะห์คุณภาพกำลังไฟฟ้า PQA-500 เป็นเครื่องมือทดสอบที่ครอบคลุมซึ่งพัฒนาโดย HAOMAI ELECTRIC และออกแบบมาเป็นพิเศษสำหรับการทดสอบภาคสนามในสามเฟส การทำงานแบบแมนนวลที่รัดกุมและชาญฉลาดใช้งานง่าย หน้าจอ LCD ขนาดใหญ่ ความละเอียดสูง อินเทอร์เฟซทั้งภาษาจีนและอังกฤษ โครงสร้างเปลือกกันกระแทกเพื่อความสามารถวัดกระแส 4 ช่องพร้อมกันได้ (ABC สามเฟสและกระแสไฟเป็นกลาง) แรงดันไฟฟ้า 4 ช่องสัญญาณ (แรงดันไฟฟ้าสามเฟส ABC และแรงดันไฟฟ้าสายกลางถึงกราวด์) ค่าสูงสุดของแรงดันไฟฟ้าปัจจุบัน ค่าสูงสุด/ต่ำสุด ในช่วงเวลาหนึ่ง, ปัจจัยความไม่สมดุลสามเฟส, การสั่นไหวของแรงดันไฟฟ้าในช่วงเวลาสั้นๆ, ปัจจัย K ของหม้อแปลงไฟฟ้า, กำลังแอคทีฟ, กำลังไฟฟ้ารีแอกทีฟ, กำลังไฟฟ้าปรากฏ, ตัวประกอบกำลังและตัวประกอบกำลังการกระจัด, กำลังแอคทีฟ, กำลังไฟฟ้ารีแอกทีฟ, กำลังไฟฟ้าปรากฏ, ความเพี้ยนฮาร์มอนิกทั้งหมดและฮาร์มอนิก ฯลฯ ;แสดงรูปคลื่นแบบเรียลไทม์ แผนภูมิแท่งอัตราส่วนฮาร์มอนิกของแรงดันไฟฟ้าปัจจุบันตรวจจับการเปลี่ยนแปลงของกระแสไฟในทันทีแบบไดนามิก ตรวจสอบกระแสเริ่มต้น ตรวจสอบพารามิเตอร์กำลังและสร้างรายการเตือน สร้างแผนภูมิแนวโน้มสำหรับบันทึกข้อมูลการทดสอบเป็นเวลานาน
ข้อมูลทางเทคนิค
| แหล่งจ่ายไฟ | ชุดแบตเตอรี่ลิเธียมไอออนแบบรีชาร์จ 9.6V, เครื่องชาร์จสำรอง |
| ไฟแสดงสถานะแบตเตอรี่ | สัญลักษณ์แบตเตอรี่แสดงพลังงานการถ่ายโอนข้อมูลเมื่อแรงดันไฟต่ำเกินไป ปิดเครื่องอัตโนมัติหลังจากผ่านไป 1 นาที |
| การใช้พลังงาน | การบริโภคในปัจจุบันของการทดสอบปกติ 490 mA ทำงานต่อเนื่องเป็นเวลา 8 ชั่วโมง |
| โหมดการแสดงผล | หน้าจอสี LCD, 640dots×480dots, 5.6 นิ้ว, โดเมนที่แสดง: 116mm×88mm. |
| ขนาดของแคลมป์ |

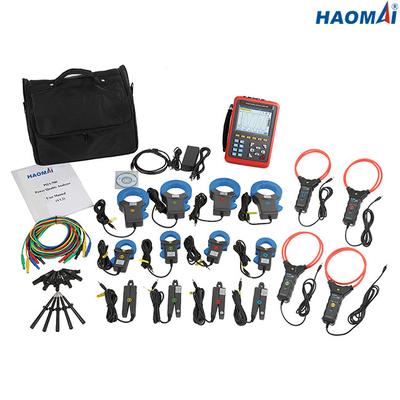

HM-008B แคลมป์กระแสเล็กแหลม: 7.5 มม. × 13 มม. HM-040B แคลมป์กระแสวงกลม: 35 มม. × 40 มม.; HM-068B แคลมป์กระแสแบบวงกลม: 68 มม. × 68 มม. HM-300F เซ็นเซอร์กระแสคอยล์แบบยืดหยุ่น (พร้อมตัวรวม): Ф300mm |
| ขนาดเครื่องมือ | กว้าง×กว้าง×สูง: 240 มม. × 170 มม. × 68 มม. |
| จำนวนช่อง | 4U/4I. |
| แรงดันเฟสต่อเฟส | 1.0V ~ 2000V |
| แรงดันเฟสถึงเป็นกลาง | 1.0V~1000V. |
| ปัจจุบัน |
HM-008B แคลมป์ปัจจุบัน: 10mA ~ 10.0A; HM-040B แคลมป์กระแส: 0.10A ~ 100A; HM-068B แคลมป์ปัจจุบัน: 1.0A ~ 1000A; HM-300F เซ็นเซอร์กระแสคอยล์แบบยืดหยุ่น (พร้อมตัวรวม): 10A ~ 3000A |
| ความถี่ | 40Hz~70Hz. |
| พารามิเตอร์ของไฟฟ้า | W, VA, Var, PF, DPF, cosφ, tanφ |
| พารามิเตอร์พลังงาน | วะ, วาร์, วา. |
| ฮาร์โมนิก | สั่งซื้อ 0~50. |
| ความผิดเพี้ยนของฮาร์มอนิกทั้งหมด | สั่งซื้อ 0~50 แต่ละเฟส |
| โหมดผู้เชี่ยวชาญ | ใช่ |
| จำนวนระเบียนชั่วคราว | 150 ชุด |
| แรงดันไฟฟ้าสั่นไหว | ใช่ |
| กำลังเริ่มโหมดปัจจุบัน | ใช่ 100 วินาที |
| 3 ระยะไม่สมดุล | ใช่ |
| บันทึก | 300 วัน (บันทึกพร้อมกัน 20 พารามิเตอร์ บันทึกหนึ่งจุดทุกๆ 5 วินาที) |
| ค่าต่ำสุด/สูงสุดที่บันทึกไว้ | การวัดค่าสูงสุดและต่ำสุดในช่วงเวลาหนึ่ง |
| เตือน | เลือกพารามิเตอร์ได้ 40 แบบ 12,800 ชุดบันทึกการเตือน |
| จุดสูงสุด | ใช่ |
| แผนภาพเฟสเซอร์ | โดยอัตโนมัติ |
| ความจุของสแนปชอต | 60 |
| ภาษาเมนู | อังกฤษ/จีน. |
| การสื่อสาร | ยูเอสบี. |
| ปิดอัตโนมัติ | เมื่อมีการเริ่มต้นแคมเปญการแจ้งเตือนหรือการค้นหาชั่วคราว การบันทึกปัจจุบันที่ไหลเข้า หรือการบันทึกแนวโน้มอยู่ระหว่างดำเนินการหรืออยู่ระหว่างดำเนินการ อุปกรณ์จะไม่ปิดโดยอัตโนมัติ |
| ในโหมดทดสอบอื่น 15 นาทีโดยไม่ต้องกดแป้น ปิดเครื่องอัตโนมัติหลังจากแจ้ง 1 นาที | |
| ฟังก์ชั่นแบ็คไลท์ | ใช่ เหมาะสำหรับใช้ในเวลากลางคืนและในที่มืด |
| น้ำหนัก | โฮสต์: 1.6 กก. (พร้อมแบตเตอรี่) |
| HM-008B แคลมป์กระแสเล็กแหลม: 170g×4; | |
| HM-040B วงกลมแคลมป์ปัจจุบัน: 190g×4; | |
| HM-068B วงกลมแคลมป์ปัจจุบัน: 510g×4; | |
| HM-300F เซ็นเซอร์กระแสคอยล์แบบยืดหยุ่น (พร้อมตัวรวม): 330g×4; | |
| ทดสอบสายไฟและอะแดปเตอร์: 900g; | |
| น้ำหนักรวม: ประมาณ 9.2 กก. (พร้อมบรรจุภัณฑ์) | |
| ความยาวของสายทดสอบแรงดัน | 3m |
| ความยาวของสายเซ็นเซอร์ปัจจุบัน | 2m |
| อุณหภูมิในการทำงานและความชื้น | -10 °C ~ 40 °C;ต่ำกว่า 80% Rh |
| อุณหภูมิและความชื้นในการจัดเก็บ | -10 °C ~ 60 °C;ต่ำกว่า 70% Rh |
| อิมพีแดนซ์อินพุต | อิมพีแดนซ์อินพุตของแรงดันทดสอบ: 1MΩ |
| ทนต่อแรงดันไฟฟ้า | ทนต่อแรงดันไฟฟ้ากระแสสลับไซน์ 3700V/50Hz เป็นเวลา 1 นาทีระหว่างการเดินสายเครื่องมือกับเปลือก |
| ฉนวนกันความร้อน | ระหว่างการเดินสายเครื่องมือและเปลือก≥10MΩ |
| โครงสร้าง | ฉนวนสองชั้นพร้อมปลอกป้องกันการสั่นสะเทือนของฉนวน |
| กฎอย่างปลอดภัย | IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, ระดับมลพิษ: 2 |
ความแม่นยำในการวัดของ PQA-500 (ไม่รวมแคลมป์ปัจจุบัน)
| การวัด | พิสัย | ความละเอียดในการแสดงผล | ข้อผิดพลาดสูงสุดในช่วงของการอ้างอิง |
| ความถี่ | 40Hz~70Hz | 0.01Hz | ±(0.03)เฮิรตซ์ |
| True RMS แรงดันเฟสถึงเป็นกลาง | 1.0V~ 1000V | ความละเอียดขั้นต่ำ0.1V | ±(0.5%+5dgt) |
| แรงดันเฟสต่อเฟส True RMS | 1.0V~ 2000V | ความละเอียดขั้นต่ำ0.1V | ±(0.5%+5dgt) |
| แรงดันไฟตรง | 1.0V~ 1000V | ความละเอียดขั้นต่ำ0.1V | ±(1.0%+5dgt) |
| True RMS ปัจจุบัน | 10mA~ 1000A | ความละเอียดขั้นต่ำ1mA | ±(0.5%+5dgt) |
| พีคของแรงดันเฟสถึงเป็นกลาง | 1.0V~ 1414V | ความละเอียดขั้นต่ำ0.1V | ±(1.0%+5dgt) |
| สูงสุดของแรงดันเฟสต่อเฟส | 1.0V~ 2828V | ความละเอียดขั้นต่ำ0.1V | ±(1.0%+5dgt) |
| จุดสูงสุดปัจจุบัน | 10mA~ 1414A | ความละเอียดขั้นต่ำ1mA | ±(1.0%+5dgt) |
| ปัจจัยสูงสุด | 1.00~ 3.99 | 0.01 | ±(1%+2dgt) |
| 4.00~ 9.99 | 0.01 | ±(5%+2dgt) | |
| พลังที่ใช้งาน | 0.000W~ 9999.9kW | ความละเอียดขั้นต่ำ0.001W |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.8 |
|||
| พลังงานปฏิกิริยาอุปนัยหรือตัวเก็บประจุ |
0.000VAR~ 9999.9kVAR |
ความละเอียดขั้นต่ำ 0.001VAR |
±(1%+3dgt) บาป≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0.5 |
|||
| พลังที่ชัดเจน |
0.000VA~ 9999.9kVA |
ความละเอียดขั้นต่ำ 0.001VA | ±(1%+3dgt) |
| ตัวประกอบกำลัง | -1.000~ 1.000 | 0.001 |
±(1.5%+3dgt) Cosφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.5 |
|||
| พลังงานที่ใช้งาน | 0.000Wh~ 9999.9MWh | ความละเอียดขั้นต่ำ 0.001Wh |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.8 |
|||
| พลังงานปฏิกิริยาอุปนัยหรือตัวเก็บประจุ |
0.000VAR ชั่วโมง~ 9999.9MVARชั่วโมง |
ความละเอียดขั้นต่ำ 0.001VARh |
±(1%+3dgt) บาป≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0.5 |
|||
| พลังงานที่ชัดเจน |
0.000VAh~ 9999.9MVAh |
ความละเอียดขั้นต่ำ 0.001VAh | ±(1%+3dgt) |
| มุมเฟส | -179°~ 180° | 1° | ±(2°) |
|
ตาล . (VA≥50VA) |
-32.76~ 32.76 | ความละเอียดขั้นต่ำ0.001 | ฟาย:±(1°) |
|
การเปลี่ยนเฟสของตัวประกอบกำลัง (ปปง.) |
-1.000~ 1.000 | 0.001 | ฟาย:±(1°) |
|
อัตราส่วนฮาร์มอนิก (สั่ง 1 ถึง 50)(Vrms>50V) |
0.0%~ 99.9% | 0.1% | ±(1%+5dgt) |
|
มุมฮาร์มอนิก (Vrms>50V) |
-179°~ 180° | 1° | ±(3°) ฮาร์โมนิกของคำสั่ง 1 ถึง 25 |
| ±(10°) ฮาร์โมนิกของคำสั่ง 26 ถึง 50 | |||
|
อัตราส่วนฮาร์มอนิกทั้งหมด (THD หรือ THD-F) ≤50 |
0.0%~ 99.9% | 0.1% | ±(1%+5dgt) |
|
ปัจจัยบิดเบือน (DF หรือ THD-R) ≤50 |
0.0%~ 99.9% | 0.1% | ±(1%+10dgt) |
| ปัจจัยหม้อแปลง K | 1.00~ 99.99 | 0.01 | ±(5%) |
| 3 ระยะไม่สมดุล | 0.0%~ 100% | 0.1% | ±(1%) |
แคลมป์ปัจจุบัน (ไม่จำเป็น)
| พิมพ์ | True RMS ปัจจุบัน | ข้อผิดพลาดสูงสุดของ RMS จริงในปัจจุบัน | ข้อผิดพลาดสูงสุดของมุมเฟส |
| HM-008B แคลมป์กระแส | 10mA~ 99mA | ±(1%+3dgt) | ±(1.5°), แขน≥20mA |
| 100mA~ 10.0A | ±(1%+3dgt) | ±(1°) | |
| HM-040B แคลมป์กระแส | 0.10A~ 0.99A | ±(1%+3dgt) | ±(1.5°) |
| 1.00A~ 100A | ±(1%+3dgt) | ±(1°) | |
| HM-068B แคลมป์กระแส | 1.0A~ 9.9A | ±(2%+3dgt) | ±(3°) |
| 10.0A~ 1000A | ±(2%+3dgt) | ±(2°) | |
| HM-300F เซ็นเซอร์กระแสคอยล์แบบยืดหยุ่น (พร้อมตัวรวม) | 10A～99A | ±(1% + 3dgt) | ±(3°) |
| 100AA~3000A | ±(1% + 3dgt) | ±(2°) |
เครื่องวิเคราะห์คุณภาพกำลังไฟฟ้า PQA-500 เป็นเครื่องมือที่ทรงพลังสำหรับวิศวกรทดสอบ
