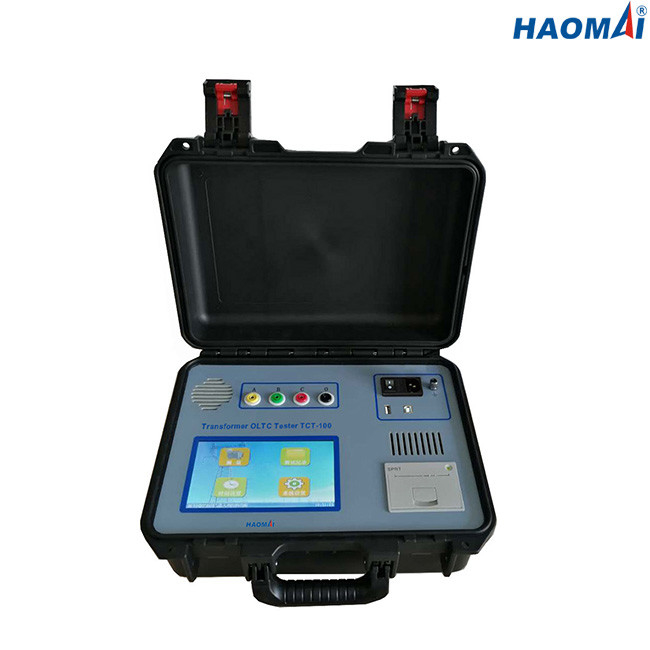

OLTC Transformer On Load Tap Changer Tester 0-320ms Ultraportable

เครื่องทดสอบ OLTC ของ Transformer

รุ่น: TCT-100

สามารถทดสอบ on-load tap changer ของหม้อแปลงไฟฟ้ากำลังได้

Transformer OLTC Tester TCT-100 ใช้สำหรับวัดรูปคลื่นของทรานสิชั่น เวลาเปลี่ยน ความต้านทานทรานซิชัน และการซิงโครไนซ์สามเฟสของตัวเปลี่ยนแทปเมื่อโหลดของหม้อแปลงไฟฟ้ากำลัง

คุณสมบัติหลัก

1) สามารถวัดรูปคลื่นของทรานสิชัน เวลาในการเปลี่ยน ความต้านทานทรานซิชัน และการซิงโครไนซ์สามเฟสได้

2) หน้าจอสัมผัสสำหรับการใช้งาน

3) การแปลง A/D ความเร็วสูง

4) การสุ่มตัวอย่างความเร็วสูง 100kHz

5) แหล่งจ่ายแรงดันอิสระและแหล่งกระแสคงที่

6) สามารถดาวน์โหลดผลการทดสอบผ่านอินเทอร์เฟซ USB

7) สามารถพิมพ์ผลการทดสอบได้โดยตรงผ่านเครื่องพิมพ์ในตัว

ข้อมูลทางเทคนิค

◇กระแสไฟขาออก:1A, 0.5A, 0.2A

◇การวัดเวลาเปลี่ยนผ่าน

●ช่วง: 0-320ms

●ความแม่นยำ: ±0.1% อ่านค่า ± 0.2ms

◇การวัดความต้านทานการเปลี่ยนผ่าน

●ช่วง: 0.3Ω-20Ω @ 1A

5Ω-40Ω @ 0.5A

20Ω-100Ω @ 0.2A

●ความแม่นยำ: ±5% อ่านค่า ± 0.1Ω

◇แรงดันไฟฟ้าวงจรเปิด: 24V

◇หน้าจอ LCD ขนาด 7 นิ้วสำหรับแสดงผล

◇อินเทอร์เฟซ USB สำหรับดาวน์โหลดผลการทดสอบ

◇บันทึกผลการทดสอบไว้บนเครื่องได้

◇เครื่องพิมพ์ในตัวสำหรับพิมพ์ผลการทดสอบโดยตรง

◇แหล่งจ่ายไฟ: AC220V/230V±10%, 50Hz/60Hz

◇ขนาด: 340x245x210mm(13.39x9.65x8.27 นิ้ว)

◇น้ำหนัก: 7 กก.(15.43 ปอนด์)

◇สภาพแวดล้อม

อุณหภูมิในการจัดเก็บ: -20 ℃ ~ 60 ℃

ความชื้น: <90%

อุณหภูมิในการทำงาน: -10 ℃ ~ 50 ℃

◇คุณสมบัติด้านความปลอดภัยและ EMC

ความปลอดภัย: ออกแบบตามมาตรฐาน IEC61010-1

EMC: อุตสาหกรรมเบา IEC 61326

Transformer OLTC Tester TCT-100 เป็นเครื่องมือที่เชื่อถือได้สำหรับการทดสอบตัวเปลี่ยนแทปเมื่อโหลดของหม้อแปลงไฟฟ้ากำลัง
