ชุดทดสอบหม้อแปลงไฟฟ้ากระแสสลับแบบสั้น มัลติโหมด 5V-400V

หม้อแปลงไฟฟ้าความต้านทานไฟฟ้าลัดวงจรผู้ทดสอบ

รุ่น: TST800

การเปลี่ยนรูปทางกลที่คดเคี้ยวของหม้อแปลงอาจเกิดขึ้นระหว่างการขนส่ง การติดตั้ง หรือเหตุการณ์ที่มีกระแสไฟสูงในการทำงานการเปลี่ยนแปลงดังกล่าวสามารถตรวจพบได้โดยการเปรียบเทียบค่าการวัดอิมพีแดนซ์ก่อนและหลังไฟฟ้าลัดวงจร

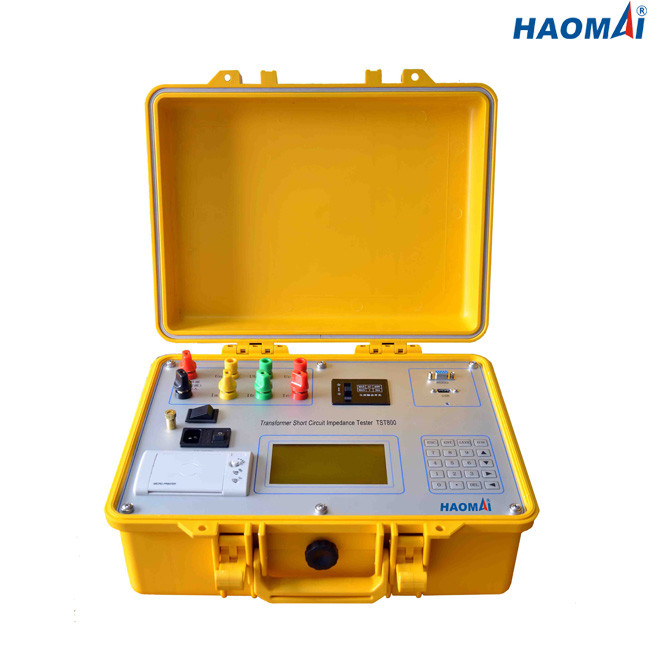

Transformer Short Circuit Impedance Tester TST800 ใช้สำหรับวัดความต้านทานไฟฟ้าลัดวงจรและพารามิเตอร์ที่เกี่ยวข้องอื่น ๆ ของหม้อแปลงไฟฟ้าตามมาตรฐาน IEC60076-5-2006

คุณสมบัติหลัก

1) สามารถวัดความต้านทานไฟฟ้าลัดวงจรของหม้อแปลงไฟฟ้าโดยไม่ต้องใช้ตัวควบคุมแรงดันไฟฟ้าภายนอก

2) มีประโยชน์ในการตรวจจับและวินิจฉัยความผิดปกติของขดลวด

3) สามารถทำการทดสอบอิมพีแดนซ์ไฟฟ้าลัดวงจรในหม้อแปลงไฟฟ้าแบบเฟสเดียวหรือสามเฟสได้

4) เลือกโหมดการทดสอบอัตโนมัติหรือด้วยตนเองได้

5) สามารถวัดอิมพีแดนซ์ลำดับศูนย์และการเหนี่ยวนำได้

6) มีฟังก์ชันจำกัดกระแสไฟขาออกสำหรับการทดสอบตัวอย่างอิมพีแดนซ์ใดๆ

7) ผลการทดสอบสามารถบันทึกลงในเครื่องมือหรือพิมพ์ผ่านเครื่องพิมพ์ความร้อนในตัว นอกจากนี้ยังสามารถส่งออกผ่านพอร์ต USB

ข้อมูลทางเทคนิค

◇ส่วนการวัด

●ช่วงการวัดแรงดันไฟฟ้า: 5~400V

ความแม่นยำในการวัด: 0.2%

●ช่วงการวัดปัจจุบัน: 0.1~20A

ความแม่นยำในการวัด: 0.2%

●การวัดความต้านทานไฟฟ้าลัดวงจร: 0 ~ 100%

◇ทั่วไป

พาวเวอร์ซัพพลาย: กำหนดเอง (AC220V/230V/120V/127V, 50Hz/60Hz ตัวเลือก)

ขนาด: 405 x 330 x 172 มม. (15.95” x 12.99” x 6.77”)

น้ำหนัก: 8 กก. (17.64 ปอนด์)

สภาพแวดล้อม

ขอบเขตการใช้งาน: เครื่องมือนี้มีไว้สำหรับใช้ในสถานีไฟฟ้าแรงสูงขนาดกลางและแรงดันสูง และสภาพแวดล้อมทางอุตสาหกรรม

อุณหภูมิในการจัดเก็บ: -20°C ถึง 70°C (-4°F ถึง +158°F)

อุณหภูมิในการทำงาน: -20°C ถึง +50°C (-4°F ถึง +122°F)

ความชื้น: < 95% RH ไม่กลั่นตัว

คุณสมบัติด้านความปลอดภัยและ EMC

ความปลอดภัย: ออกแบบตามมาตรฐาน IEC61010-1, 2006/95/EC

อีเอ็มซี: 2004/108/EC

Transformer Short Circuit Impedance Tester TST800 เป็นเครื่องมือที่เหมาะสำหรับการวัดอิมพีแดนซ์ไฟฟ้าลัดวงจรของหม้อแปลงไฟฟ้ากำลังสำหรับการวินิจฉัยความผิดปกติของขดลวด
