| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015, Test Report |
| หมายเลขรุ่น: | PASL-3000 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15-20 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | DGA ออนไลน์ ตรวจสอบก๊าซออนไลน์ | หลักการทดสอบ: | เทคโนโลยีเลเซอร์เซมิคอนดักเตอร์และโฟโตอะคูสติกสเปกโทรสโกปี |
|---|---|---|---|
| ก๊าซละลายที่วัดได้: | H2, CO, CO2, CH4, C2H2, C2H6, C2H4 | การวัด H2O: | 0-100%(RS) หรือกำหนดเป็น ppm |
| ความแม่นยำในการวัด: | ขีดจำกัดการวัดขั้นต่ำหรือ ±30% | การสื่อสารข้อมูลหลายรายการ: | RS485, อีเธอร์เน็ต, GPRS, ไฟเบอร์ออปติก |
| แสงสูง: | การตรวจสอบ DGA ออนไลน์ ISO9001,การตรวจสอบ DGA ออนไลน์อเนกประสงค์,การตรวจสอบ DGA แบบออนไลน์ด้วยภาพถ่ายอะคูสติก |
||

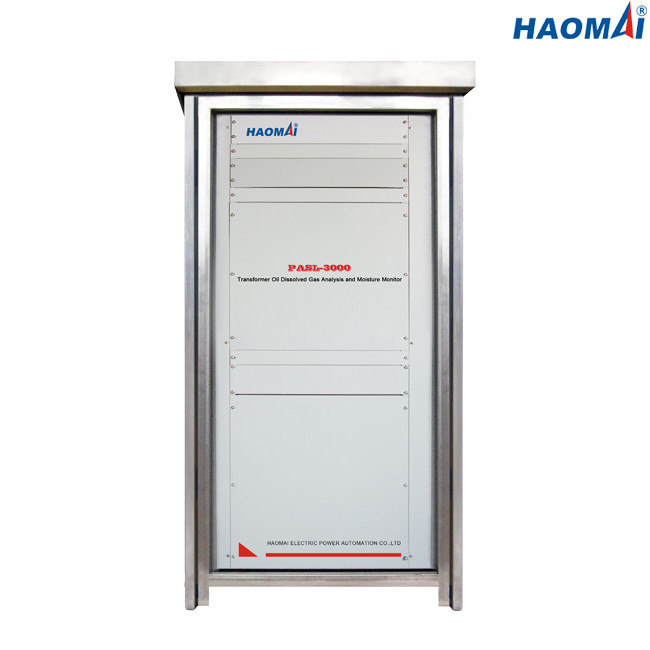

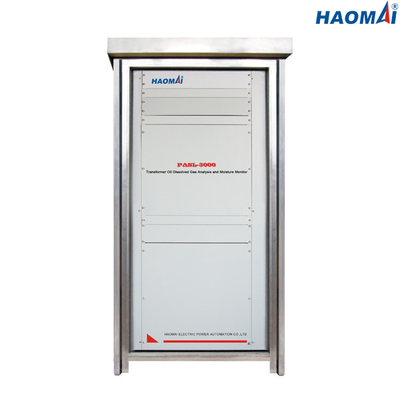

หน่วยตรวจสอบ DGA ของหม้อแปลงก๊าซหลายตัว
รุ่น: PASL-3000
ด้วยนวัตกรรมที่ใช้เทคโนโลยีเซมิคอนดักเตอร์เลเซอร์และเทคโนโลยีการตรวจจับสเปกโตรสโกปีแบบโฟโต-อะคูสติก หน่วยตรวจสอบ DGA ของหม้อแปลงก๊าซหลายตัว PASL-3000 สามารถวัดไฮโดรเจน (H2) คาร์บอนมอนอกไซด์ (CO) คาร์บอนไดออกไซด์ (CO2) มีเทน (CH4) อะเซทิลีน (C2H2) , Ethane(C2H6), Ethylene(C2H4) เป็นต้น ก๊าซที่ละลายน้ำได้ตามมาตรฐานสากลรวมถึงความชื้น (H2O) ในน้ำมันการวัดแบบออนไลน์ทำให้ผู้ใช้สามารถตรวจจับและวินิจฉัยความผิดปกติของหม้อแปลงได้ทั้งหมด
PASL-3000 เป็นหน่วยตรวจสอบ DGA ของหม้อแปลงไฟฟ้าออนไลน์ ซึ่งใช้กันอย่างแพร่หลายในการตรวจสอบหม้อแปลงขนาดกลางและขนาดใหญ่ในการผลิตไฟฟ้า ระบบส่งกำลัง หรือภาคอุตสาหกรรม
คุณสมบัติหลัก
●หน่วยตรวจสอบนี้แนะนำเทคโนโลยีเซมิคอนดักเตอร์เลเซอร์และเทคโนโลยีโฟโตอะคูสติกส์สเปกโทรสโกปีในฟิลด์ใหม่ ซึ่งมีผลโดดเด่นในการตรวจจับก๊าซละลายในน้ำมันหม้อแปลง ปรับปรุงอัตราการตรวจจับข้อบกพร่องในระยะเริ่มต้นของหม้อแปลงหลัก และลดอุบัติการณ์ความผิดปกติและ ค่าดำเนินการและค่าบำรุงรักษา
●การวัดและวิเคราะห์ก๊าซละลายส่วนประกอบทั้งหมดใช้ photo-acoustic spectroscopy เพื่อวัดปริมาณองค์ประกอบก๊าซของไฮโดรเจน (H2) คาร์บอนมอนอกไซด์ (CO) คาร์บอนไดออกไซด์ (CO2) มีเทน (CH4) อะเซทิลีน (C2H2) อีเทน (C2H6) เอทิลีน (C2H4) ความชื้น ( H2O) เป็นต้น ก๊าซ 8 ชนิด ยังสามารถขยายเพื่อวัดเนื้อหาส่วนประกอบของไนโตรเจน(N2) และออกซิเจน(O2)
●ไม่มีก๊าซพาหะ ไม่ต้องบำรุงรักษา ไม่ต้องติดตั้งเครื่องตัดไฟตัวอย่างน้ำมันจะถูกสุ่มตัวอย่างโดยตรงผ่านทางช่องเติมน้ำมัน และตัวอย่างน้ำมันจะถูกส่งกลับไปยังถังน้ำมันหลังการวิเคราะห์ ดังนั้นจึงไม่มีการตัดไฟระหว่างการติดตั้งไม่จำเป็นต้องใช้ก๊าซพาหะและการปรับเทียบใหม่ระหว่างการทำงาน ซึ่งไม่ต้องบำรุงรักษาอย่างแท้จริง
●แบนด์วิดธ์แคบการทดสอบที่แม่นยำ หลีกเลี่ยงการรบกวนแหล่งกำเนิดแสงเลเซอร์ ไม่มีตัวกรอง สามารถหลีกเลี่ยงการรบกวนข้ามได้อย่างแม่นยำเมื่อตรวจจับก๊าซความผิดปกติแบบผสม ความแม่นยำในการวัดสูง ความสามารถในการทำซ้ำได้ดี
●การไล่แก๊สในอุณหภูมิคงที่ ปลอดภัย และเชื่อถือได้ประสิทธิภาพการแยกก๊าซสูง ตัวอย่างน้ำมัน degassing ไม่ได้สัมผัสกับอากาศภายนอก การสูญเสียตัวอย่างน้ำมัน "0" มลพิษ "0" เพื่อความปลอดภัยของการคืนน้ำมันหม้อแปลง
●เลเซอร์มอดูเลตทางอิเล็กทรอนิกส์ช่วยหลีกเลี่ยงความล้มเหลวของโครงสร้างทางกลเลเซอร์ขับเคลื่อนด้วยสัญญาณไฟฟ้าเพื่อสร้างสัญญาณออปติคัลพัลส์ ซึ่งจะมาแทนที่ดิสก์มอดูเลตของระบบสเปกตรัมโฟโตอะคูสติกแหล่งกำเนิดแสงอินฟราเรดแบบดั้งเดิม ลดการสั่นสะเทือนและการสูญเสียทางกล และลดอัตราความล้มเหลวของอุปกรณ์
●จอแสดงผลเทอร์มินัลระยะไกลจอภาพรองรับโปรโตคอล MODBUS และ IEC61850 ซึ่งสามารถแสดงสถานะการทำงานของอุปกรณ์ ข้อมูลการวัดแบบเรียลไทม์ กราฟการวิเคราะห์คอลัมน์ข้อมูล กราฟแนวโน้ม รายงาน และการแจ้งเตือน
●การสื่อสารข้อมูลที่หลากหลาย การจัดการจากส่วนกลางจากระยะไกลซอฟต์แวร์การจัดการจากส่วนกลางระยะไกลขั้นสูงสามารถสรุปและตรวจสอบสถานะการทำงานและข้อมูลการทดสอบของจอภาพหลายจอ และให้การวิเคราะห์แนวโน้มและผลการวินิจฉัยที่สมบูรณ์แบบรองรับโหมดการสื่อสาร RS485, Ethernet, GPRS, Optical Fiber ฯลฯ
ข้อมูลทางเทคนิค
| พาวเวอร์ซัพพลาย | AC220V/2kW หรือแหล่งจ่ายไฟที่กำหนดเอง | ความผิดพลาดประเภทแก๊ส | ขีดจำกัดการวัดขั้นต่ำ | ขีด จำกัด การวัดสูงสุด | |
| ความชื้น | 10∼95% RH ไม่มีการควบแน่น | H2 | 2 ppm | 5,000 แผ่นต่อนาที | |
| อุณหภูมิ | อุณหภูมิแวดล้อม: -40 ℃∼55 ℃ (-10 ℃∼55 ℃เมื่อเริ่มต้น) | CO2 | 10 แผ่นต่อนาที | 50,000 ppm | |
| อุณหภูมิน้ำมัน:: 10℃∼100℃ | CO | 2 ppm | 50,000 ppm | ||
| สิ่งที่ส่งมาด้วย | IP55 | CH4 | 0.5 ppm | 50,000 ppm | |
| มิติ | 850(W)x800(D)x1700(H)mm | C2H2 | 0.1 ppm | 50,000 ppm | |
| น้ำหนัก | <350 กก. | C2H4 | 0.5 ppm | 50,000 ppm | |
| ความแม่นยำในการวัด | ขีดจำกัดการวัดขั้นต่ำหรือ ±30% (แล้วแต่จำนวนใดจะมากกว่า) | C2H6 | 0.5 ppm | 2,000 ppm | |
| H2O | 0∼100%(RS) หรือระบุเป็น ppm | ||||
หน่วยตรวจสอบ DGA ของหม้อแปลงก๊าซหลายตัว PASL-3000 เป็นหน่วยออนไลน์ที่เชื่อถือได้สำหรับการตรวจสอบไฮโดรเจน (H2) คาร์บอนมอนอกไซด์ (CO) คาร์บอนไดออกไซด์ (CO2) มีเทน (CH4) อะเซทิลีน (C2H2) อีเทน (C2H6) เอทิลีน (C2H4) เป็นต้น ก๊าซและความชื้นที่ละลายได้ (H2O) ของหม้อแปลงขนาดกลางและขนาดใหญ่ในโรงไฟฟ้าหรือสถานีไฟฟ้าย่อย
ผู้ติดต่อ: William Wang
โทร: +86-18682083519
