HAOMAI 23.15 Lb Circuit Breaker อุปกรณ์ทดสอบเครื่องวิเคราะห์ไฟฟ้า

เครื่องวิเคราะห์เบรกเกอร์

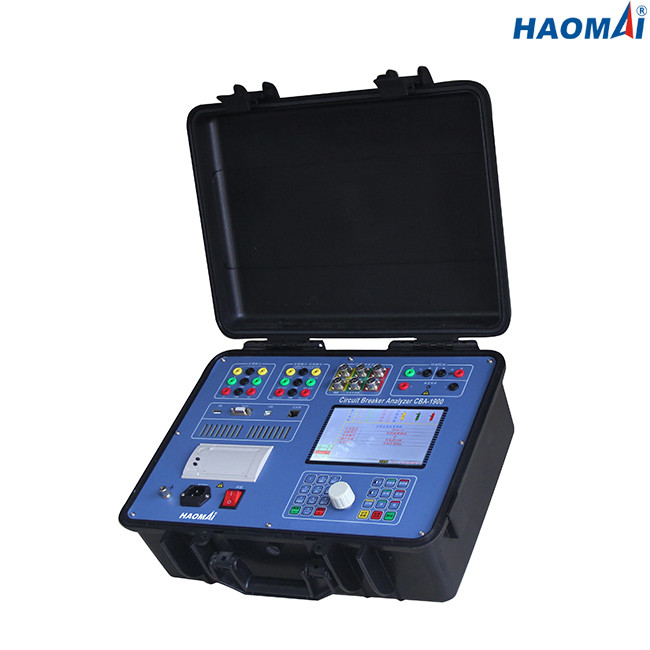

รุ่น: CBA-1900

เครื่องวิเคราะห์เบรกเกอร์ CBA-1900 สามารถวิเคราะห์ประสิทธิภาพทางกลและทางไฟฟ้าของเบรกเกอร์วงจรสูญญากาศต่างๆ เบรกเกอร์น้ำมัน เบรกเกอร์วงจร SF6 ตัวตัดการเชื่อมต่อ HV และเครื่องใช้ไฟฟ้ารวม GIS เป็นต้น ช่องเวลาบันทึกการปิดและการเปิดของหน้าสัมผัสหลัก หน้าสัมผัสตัวต้านทาน และผู้ติดต่อเสริม

วิธีการทดสอบที่มีการลงกราวด์ทั้งสองด้านมีให้สำหรับ CBA-1900ทำให้การทดสอบปลอดภัยและประหยัดเวลาด้วยการรักษาเซอร์กิตเบรกเกอร์ต่อกราวด์ทั้งสองด้านตลอดการทดสอบ

ด้วยวงจรป้องกันในตัวและการป้องกันที่ออกแบบโดยซอฟต์แวร์ CBA-1900 มีการป้องกันที่ดีต่ออิทธิพลของสิ่งแวดล้อม ซึ่งสามารถรับประกันผลการทดสอบที่เชื่อถือได้และแม่นยำ



คุณสมบัติหลัก

◆สามารถวัดคอนแทคหลัก 12 อันและคอนแทค Aux 6 อัน

◆สามารถวัดคอนแทค PIR ได้

◆สามารถวัดความต้านทานไดนามิก

◆รวดเร็วและปลอดภัยยิ่งขึ้นด้วยการทดสอบการลงกราวด์ทั้งสองด้าน

◆มีทั้งตัวแปลงสัญญาณอนาล็อกและดิจิตอล

◆สามารถทดสอบเบรกเกอร์ซีเมนส์ด้วยหน้าสัมผัสกราไฟท์ได้

◆ให้ผลการทดสอบที่เชื่อถือได้และแม่นยำในสถานีย่อย HV



ข้อมูลทางเทคนิค

◇การวัดเวลา

●หน้าสัมผัสหลักและการวัดหน้าสัมผัส aux

ช่วง: 1ms-200s

ความแม่นยำ: ±0.1% การอ่าน ± 1 ดิจิตอล

ความละเอียด : 0.1ms-20ms (ขึ้นอยู่กับระยะเวลาในการวัด)

●การวัดหน้าสัมผัสกราไฟท์

ความยาวบันทึก: 50ms-1s

ความแม่นยำ: ±0.2% การอ่าน ±1 ดิจิตอล

ความละเอียด: 0.1ms

●การวัดสายดินทั้งสองด้าน

ช่วง: 50ms-1s

ความละเอียด: 0.1ms

ความแม่นยำ: ±0.5% การอ่าน ± 1 ดิจิตอล

◇การวัดการเคลื่อนไหว

ช่วง:0-1000mm

ความแม่นยำ: ±0.5% การอ่าน ± 1 ดิจิตอล

ความละเอียด: 0.01mm

◇การวัดความเร็ว

ช่วง: 0-20.00m/s

ความแม่นยำ :±1% การอ่าน

ความละเอียด : 0.01m/s

◇การวัดการสัมผัส PIR

ช่วง:50Ω-5000Ω

ความแม่นยำ: ±5% อ่าน±0.5Ω

ความละเอียด: 0.1Ω

◇การวัดกระแสคอยล์

ช่วง:0-20A

ความละเอียด : 0.001A

◇แหล่งจ่ายไฟ DC

ช่วงเอาท์พุทแรงดันไฟฟ้า: 5-260V

กระแสไฟขาออกสูงสุด: 20A

ความถูกต้องของเอาต์พุต: การอ่านค่า± 1%

◇แหล่งจ่ายไฟ: AC220V/230V±10%,50Hz/60Hz

◇ขนาด: 472x365x210mm(18.58x14.37x8.27 in)

◇น้ำหนัก: 10.5 กก. (23.15 ปอนด์)

◇สภาพแวดล้อม

อุณหภูมิในการจัดเก็บ: -20 ℃ ~ 60 ℃

ความชื้น: <90%

อุณหภูมิในการทำงาน: -10 ℃ ~ 50 ℃

◇คุณสมบัติด้านความปลอดภัยและ EMC

ความปลอดภัย: ออกแบบตามมาตรฐาน IEC61010-1

EMC: อุตสาหกรรมเบา IEC 61326



Circuit Breaker Analyzer CBA-1900 เป็นเครื่องมือที่มีประสิทธิภาพสำหรับการทดสอบเซอร์กิตเบรกเกอร์ทุกประเภท
