ชุดทดสอบ BDV น้ำมันหม้อแปลงน้ำหนักเบา 600V Oil Tan Delta และเครื่องทดสอบความต้านทาน

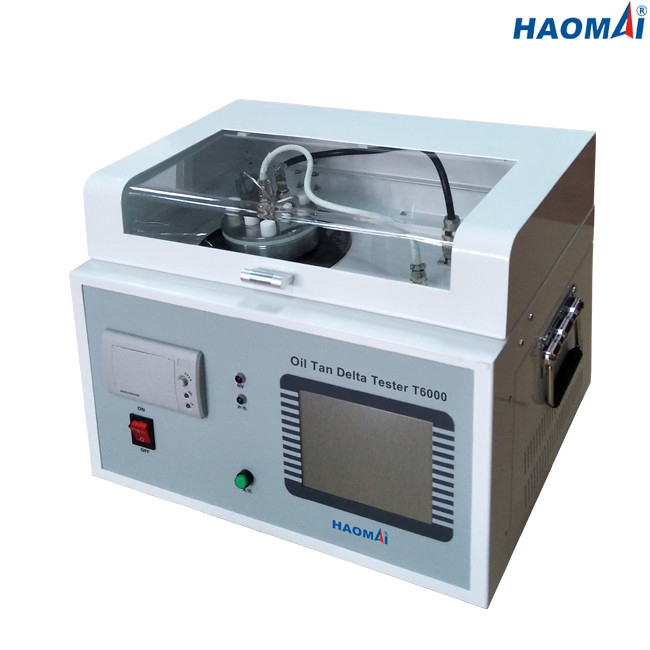

Oil Tan Delta Tester



รุ่น: T6000

เพื่อให้แน่ใจว่าการทำงานของอุปกรณ์ไฟฟ้าที่เติมน้ำมันมีความน่าเชื่อถือ การตรวจสอบและบำรุงรักษาคุณภาพน้ำมันที่เป็นฉนวนจึงเป็นสิ่งจำเป็น

Oil Tan Delta Tester T6000 เป็นหน่วยอัตโนมัติเต็มรูปแบบ ซึ่งสามารถวัด Tan Delta (การกระจาย/ตัวประกอบกำลัง) การอนุญาตสัมพัทธ์ ความต้านทานของฉนวน และความต้านทานปริมาตรของน้ำมันหลากหลายชนิด เช่น น้ำมันแร่ เอสเทอร์ และน้ำมันฉนวนซิลิกอน

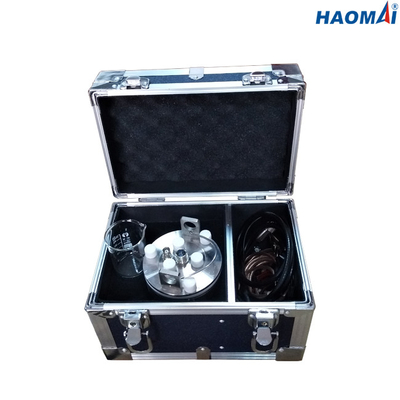

เซลล์ทดสอบที่มีความแม่นยำตามมาตรฐาน IEC 60247 ใช้สำหรับ Oil Tan Delta Tester T6000 เซลล์ทดสอบได้รับการออกแบบมาเพื่อให้ผลลัพธ์ที่แม่นยำสูงและทำซ้ำได้

ผลการทดสอบทั้งหมดสามารถเก็บไว้ในผู้ทดสอบ (ผลการทดสอบสูงสุด 200 รายการ) พิมพ์ด้วยเครื่องพิมพ์ความร้อนในตัว หรือดาวน์โหลดไปยัง PC ผ่านพอร์ต USB ในตัว



คุณสมบัติหลัก

1) หน้าจอสัมผัสขนาด 320 × 240 สำหรับการใช้งาน

2) สามารถวัด Tan Delta, Relative Permittivity, ความต้านทานฉนวนและความต้านทานปริมาตรของฉนวนน้ำมัน

3) สามารถวัดความจุของเซลล์ทดสอบได้

4) เซลล์ทดสอบที่เป็นนวัตกรรมตาม IEC 60247: ประกอบและทำความสะอาดง่าย

5) จัดเก็บบันทึกการทดสอบได้มากถึง 200 รายการบนกระดาน

6) ดาวน์โหลดผลการทดสอบที่บันทึกไว้ไปยังพีซีผ่านพอร์ต USB

7) เครื่องพิมพ์ความร้อนภายในสำหรับผลการทดสอบการพิมพ์

8) กะทัดรัดและน้ำหนักเบา (18 กก. / 39.68 ปอนด์)



ข้อมูลทางเทคนิค

◇AC ไฟฟ้าแรงสูงเอาท์พุต

ช่วง: 400~2200V

ความแม่นยำ: ±2%

ความละเอียด: 100V

◇เอาต์พุตไฟฟ้าแรงสูง DC

ช่วง: 200 ~ 600V

ความแม่นยำ: ±2%

◇ควบคุมอุณหภูมิ

เตาเหนี่ยวนำ: สูงสุดกำลังไฟ 500W

ช่วงการควบคุม: ≤100℃

ข้อผิดพลาดในการควบคุม: ±0.5℃

ความละเอียดในการวัด: 0.1℃

เวลาควบคุมอุณหภูมิ: จากอุณหภูมิห้องถึง 90 ℃, <20 นาที

◇Tan Delta(tgδ) การวัด

ช่วง: ไม่จำกัด

ความละเอียด: 0.001%

ความถูกต้อง: ± (การอ่าน x0.5% + 0.020%)

◇การวัดความจุ (Cx)

ช่วง:15pF-300pF

ความละเอียด: 0.01pF

ความแม่นยำ: ± (การอ่าน x0.5% + 0.5pF)

◇การวัดการอนุญาตสัมพัทธ์ (εr)

คำนวณโดยอัตโนมัติตาม Cx

ความแม่นยำ: ±อ่าน x0.5%

◇การวัดค่าความต้านทานฉนวน (Rx)

ช่วง:10M-20T

ความละเอียด:0.01

ความแม่นยำ: ±การอ่าน x10%

◇การวัดความต้านทานปริมาตร (ρ)

คำนวณโดยอัตโนมัติตาม Rx

ความแม่นยำ: ±การอ่าน x10%

◇ทั่วไป

●แหล่งจ่ายไฟ: กำหนดเองได้ (AC220V/230V/120V,50Hz/60Hz เป็นทางเลือก)

●ขนาด:450x310x360mm(17.72x12.20x14.17 in)

●น้ำหนัก: 18 กก. (39.68 ปอนด์)

◇สภาพแวดล้อม

●อุณหภูมิในการจัดเก็บ: -20°C ถึง 70°C (-4°F ถึง +158°F)

●อุณหภูมิในการทำงาน: -20°C ถึง +50°C (-4°F ถึง +122°F)

●ความชื้น: < 95% RH ไม่กลั่นตัว

◇คุณสมบัติด้านความปลอดภัยและ EMC

●ความปลอดภัย: ออกแบบตามมาตรฐาน IEC61010-1, 2006/95/EC

●EMC: 2004/108/EC



Oil Tan Delta Tester T6000 เป็นเครื่องมือทดสอบที่เชื่อถือได้สำหรับการวัด Tan Delta (การกระจาย/ตัวประกอบกำลัง) การอนุญาตสัมพัทธ์ ความต้านทานของฉนวน และความต้านทานปริมาตรของน้ำมันฉนวน
