ตัวประกอบกำลังฉนวนอัตโนมัติ

Tan Delta และเครื่องทดสอบความจุ

แบบอย่าง: TDC3100

ตัวประกอบกำลังฉนวน 12kV อัตโนมัติ/ตัวประกอบการกระจาย (tan∂) ชุดทดสอบ

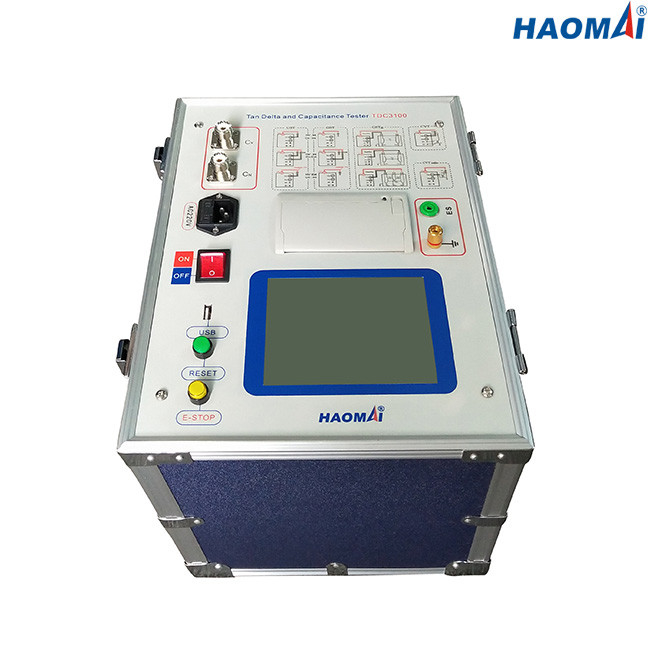

เครื่องทดสอบ Tan Delta และ Capacitance TDC3100 เป็นชุดทดสอบตัวประกอบกำลังไฟฟ้าฉนวน 12 kV แบบอัตโนมัติเต็มรูปแบบ/ปัจจัยการกระจาย (tan∂) ที่ออกแบบมาเพื่อประเมินลักษณะและคุณภาพของวัสดุฉนวนไฟฟ้าและระบบแรงสูง เช่น หม้อแปลง บูช เบรกเกอร์วงจร สายเคเบิล และขดลวด ของเครื่องหมุน ฯลฯ..

การวัด TDC3100 ประกอบด้วยแรงดันไฟ กระแสไฟ กำลัง แทนเดลต้า ตัวประกอบกำลัง ความจุ และอัตราส่วน CVTผลการทดสอบสามารถจัดเก็บลงในเครื่องมือได้โดยอัตโนมัติ และยังสามารถดาวน์โหลดโดยตรงไปยังที่จัดเก็บข้อมูล USB หรือพิมพ์ผ่านเครื่องพิมพ์ความร้อนในตัว

คุณสมบัติหลัก

●มาตรฐานการทดสอบ: IEC60247

●โหมดการทดสอบที่เลือกได้: UST, GST, GSTg

●การวัดค่าตัวประกอบกำลังฉนวน 12kV / ค่าปัจจัยการกระจาย (tan∂)

●การวัดค่าความจุสูงสุด 60nF ที่ 12kV

●มีการทดสอบอัตราส่วน CVT (เหมาะสำหรับ CVT ที่มีระดับความแม่นยำ 1.0 หรือ 3.0)

●วงจรป้องกันสัญญาณรบกวนสำหรับการทดสอบภายใต้สภาวะการรบกวนหรือสัญญาณรบกวนที่รุนแรง

●หน้าจอสัมผัสเพื่อการใช้งานที่ง่ายและรวดเร็ว

●เครื่องพิมพ์ความร้อนในตัวสำหรับพิมพ์ผลการทดสอบโดยตรง

ข้อมูลทางเทคนิค

●มาตรฐานการทดสอบ: IEC60247

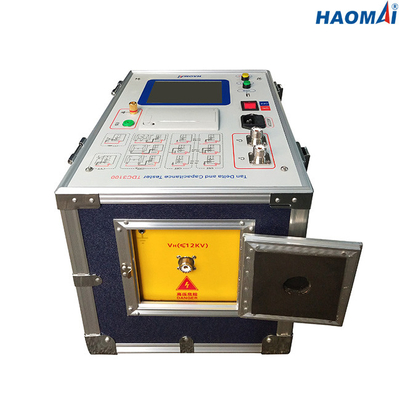

●เอาต์พุต HV ภายใน: 0.5 ~ 12kV

ความถูกต้องของเอาต์พุต: ± (อ่าน× 1%)

ความละเอียด: 100V

กระแสไฟขาออกสูงสุด: 200mA

ความจุ: 2000VA

●แหล่งพลังงานกระตุ้นตัวเอง: AC 0~50V/15A

●Dissipation Factor(tgδ) การวัด

ช่วงการวัด: ไม่จำกัด

ความแม่นยำ: ±(การอ่าน×1%+0.040%)

ความละเอียด: 0.001%

●การวัดความจุ (Cx)

ช่วงการวัด: 15pF < Cx < 300nF

Cx < 60nF @ 12kV

Cx < 150nF @5kV

Cx < 300nF @ 1kV

Cx <300nF สำหรับการทดสอบ CVT

ความแม่นยำ: ±(การอ่าน×1%+1.00pF)

ความละเอียด: 0.001pF (4 ดิจิตอลที่ถูกต้อง)

●การทดสอบอัตราส่วน CVT (เหมาะสำหรับ CVT ที่มีระดับความแม่นยำ 1.0 หรือ 3.0)

ช่วงการวัด: 10 ~ 10000

ความแม่นยำ: 1%

●ความถี่

ความถี่เดียว: 50Hz หรือ 60Hz

ความถี่ตัวแปร: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●เครื่องพิมพ์ความร้อนในตัวสำหรับพิมพ์ผลการทดสอบ

●อินเทอร์เฟซ USB สำหรับเก็บข้อมูลการดาวน์โหลดผลการทดสอบ

●การจัดเก็บข้อมูล: สามารถจัดเก็บผลการทดสอบ 200 รายการลงในเครื่องทดสอบ

●แหล่งจ่ายไฟ: กำหนดเองได้ (AC 220V/230V/120V/127V±10%, 1 เฟส), 50Hz/60Hz

●สภาพแวดล้อม

อุณหภูมิในการจัดเก็บ: -20 ℃ ~ 60 ℃

อุณหภูมิในการทำงาน: -10 ℃ ~ 50 ℃

ความชื้น: <90%

●เบ็ดเตล็ด

ขนาดโฮสต์: 350x270mx270mm (13.78x10.62x10.63 นิ้ว)

น้ำหนักของโฮสต์: 22.8 กก. (50.27 ปอนด์)

● คุณสมบัติด้านความปลอดภัยและ EMC

ความปลอดภัย: ออกแบบตามมาตรฐาน IEC61010-1

EMC: อุตสาหกรรมเบา IEC 61326

Tan Delta และ Capacitance Tester TDC3100 เป็นเครื่องมือทดสอบที่เชื่อถือได้สำหรับการทดสอบปัจจัยการกระจาย (tgδ), ตัวประกอบกำลัง (PF) และความจุ (Cx) ของหม้อแปลงไฟฟ้า, เบรกเกอร์, บุชฉนวน, เครื่องหมุน, สายเคเบิล, CVT เป็นต้น
