IEC61850 ชุดทดสอบรีเลย์ป้องกัน

IEC61850 ชุดทดสอบรีเลย์ป้องกัน

  • IEC61850 ชุดทดสอบรีเลย์ป้องกัน
IEC61850 ชุดทดสอบรีเลย์ป้องกัน
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HAOMAI
ได้รับการรับรอง: ISO9001:2015, Type Test Report, Calibration Report
หมายเลขรุ่น: รีเลย์สตาร์-7000
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: กรณีขนส่ง + กล่องไม้อัด
เวลาการส่งมอบ: 10-15 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 400 ชุดต่อเดือน
ติดต่อ
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์: ระบบทดสอบรีเลย์, ชุดทดสอบรีเลย์, เครื่องทดสอบรีเลย์, ชุดทดสอบการฉีดรอง เอาท์พุทปัจจุบัน: 6x0…30A
เอาท์พุทแรงดันไฟฟ้า: 6x0…150V ความถูกต้องของเอาต์พุต: ≤0.1% สำหรับเอาต์พุต AC
การทดสอบ IEC 61850: มีอยู่ การดำเนินการ: โหมดท้องถิ่น + โหมดพีซี
เน้น:

ชุดทดสอบรีเลย์ป้องกัน 30A

,

ชุดทดสอบรีเลย์ป้องกัน IEC61850

,

ชุดทดสอบรีเลย์ป้องกันมัลติโหมด

ชุดทดสอบรีเลย์ป้องกันสากล

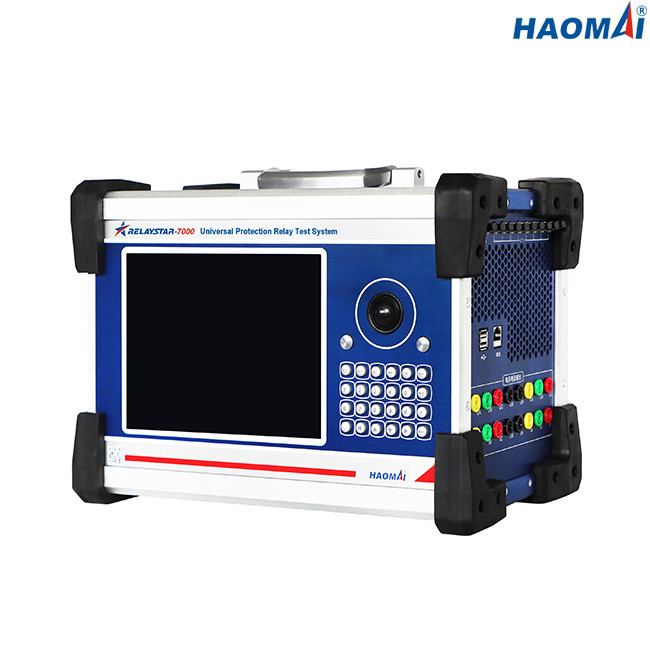

รุ่น: RELAYSTAR-7000

RELAYSTAR-7000 เป็นชุดทดสอบรีเลย์การป้องกันที่ทรงพลังที่สุดสำหรับการทดสอบรีเลย์ป้องกันทุกรุ่นและทุกประเภท รวมถึงอุปกรณ์ป้องกันที่ใช้ IEC 61850 และ Merging Unit

RELAYSTAR-7000 รวมอินเทอร์เฟซโปรโตคอล IEC61850 สำหรับการทดสอบรีเลย์ด้วยการสื่อสารสถานีย่อยแบบอีเธอร์เน็ต

RELAYSTAR-7000 สามารถใช้งานได้โดยตรงจากแผงด้านหน้าโดยใช้หน้าจอกราฟิกสีขนาดใหญ่ ตัวเลือกแบบหมุน ปุ่มกด และปุ่มฟังก์ชัน

พอร์ตอีเทอร์เน็ตช่วยให้ควบคุม RELAYSTAR-7000 ด้วยซอฟต์แวร์ทดสอบขั้นสูงที่ใช้งานพีซีได้



คุณสมบัติหลัก

●โซลูชันการทดสอบอเนกประสงค์สำหรับรีเลย์ป้องกันแบบกลไกทางไฟฟ้า โซลิดสเตต และไมโครโปรเซสเซอร์ ชุดรวมและ IED

●หน้าจอแสดงผลแบบ TFT LCD ขนาดใหญ่

●มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี

●กำลังขับสูงขึ้น

●ความสามารถในการทดสอบสถานะคงที่และไดนามิก

●ทำการทดสอบชั่วคราว

●ทำการทดสอบแบบ end-to-end โดย GPS หรือ IRIG-B

●อินเทอร์เฟซโปรโตคอล IEC61850



ข้อมูลทางเทคนิค

เอาต์พุตกระแสและแรงดันทั่วไป

เครื่องกำเนิดกระแส ช่วงการตั้งค่า AC(LN) 6 เฟส : 6x0…30A
DC(LN): 6x0…±10 A
พลัง AC 6 เฟส (LN): 6x450VA ที่ 30A
DC(LN): 6x120VA ที่10A
ความแม่นยำ AC:±1mA(≤0.2A), ≤0.1% (0.2~30A)
DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~10A)
ปณิธาน 1mA
เครื่องกำเนิดแรงดันไฟฟ้า ช่วงการตั้งค่า 6 เฟส AC(LN): 6x0…150V
DC(LN): 6x0…±160V
พลัง AC 6 เฟส (LN): 6x80VA ที่ 150V
DC(LN): 6x80VA ที่ 160V
ความแม่นยำ AC:±2mV(0.2~2V), ≤0.1% (2~150V)
DC:±10mV (0.5~5V), ≤0.2% (5~160V)
ปณิธาน 1mV
เครื่องกำเนิดไฟฟ้าทั่วไป ความถี่ ช่วง: 0 ~ 1200Hz
ความแม่นยำ: <1mHz(0~65Hz), <10mHz(65~450Hz),<20mHz(450~1200Hz)
ความละเอียด: 0.001Hz
เฟส ช่วง: -360 ° ~ +360 °
ความแม่นยำ: 0.1°
ความละเอียด: 0.01°
ฮาร์โมนิก ลำดับการซ้อน: 2~24 ครั้ง
การบิดเบือน: ≤0.5%



อินเทอร์เฟซการสื่อสารอีเทอร์เน็ต

โหมด 10 / 100Base-TX (10 / 100Mbit, คู่บิด, ครอสโอเวอร์อัตโนมัติ)
จำนวนพอร์ต 2
ประเภทของอินเตอร์เฟส RJ45
ตัวบ่งชี้สถานะ ไฟ LED



อินเทอร์เฟซการสื่อสารใยแก้วนำแสง

โหมด 100Base-FX (100Mbit, ไฟเบอร์ออปติก, ฟูลดูเพล็กซ์)
จำนวนพอร์ต 8
ประเภทของอินเตอร์เฟส LC
ชนิดไฟเบอร์ 62.5/125μm (ไฟเบอร์แบบหลายโหมด)
ความยาวคลื่น 1310nm
ระยะการส่ง >1กม.
ตัวบ่งชี้สถานะ ไฟ LED



อินเตอร์เฟส FT3

จำนวนพอร์ต 9 (8 สำหรับการส่ง 1 สำหรับการรับ)
ประเภทของอินเตอร์เฟส เซนต์
ชนิดไฟเบอร์ 62.5/125μm (ไฟเบอร์แบบหลายโหมด)
ความยาวคลื่น 850nm



อินพุตไบนารี่

ตัวเลข 8
พิมพ์ การสัมผัสที่ไม่มีศักยภาพหรือการสัมผัสที่ไม่ได้ใช้งาน (การระบุอัตโนมัติ)
ลักษณะเกณฑ์ “0”: 0~6V;“1”:12V~250V



เอาต์พุตไบนารี

ตัวเลข 4
พิมพ์ ไม่ได้ใช้งานติดต่อ
ความจุแตก 250VAC/0.5A;250VDC/0.2A



การตรวจสอบและการบันทึกในตัว

การตรวจสอบ กระแสและแรงดันขาออก
การบันทึก เอาต์พุตอนาล็อก สถานะอินพุต/เอาต์พุตไบนารี
โหมด การตรวจสอบตามเวลาจริง ไม่จำเป็นต้องเดินสายภายนอก
บันทึกความยาว ไม่จำกัด (จนกว่าหน่วยความจำภายในจะเต็ม)



พาวเวอร์ซัพพลาย

แรงดันไฟฟ้าขาเข้าที่กำหนด กำหนดเอง (AC230V/120V±10%, 1 เฟส)
ความถี่ที่กำหนด 50/60 Hz
จัดอันดับปัจจุบัน 10A ที่ 230V / 12A ที่ 120V
การเชื่อมต่อ เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320)



สภาพแวดล้อม

อุณหภูมิในการทำงาน 0 ... +50 °C (+32 ... +122 °F)
อุณหภูมิในการจัดเก็บ -25 ... +70 °C (-13 ... +158 °F)
ช่วงความชื้น ความชื้นสัมพัทธ์ 5 ... 95 % ไม่ควบแน่น
การสั่นสะเทือน IEC 60068-2-6(20m/s2 ที่ 10 ... 150 Hz)



เบ็ดเตล็ด

น้ำหนัก 19.5 กก. (42.99 ปอนด์)
ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ) 405×295×250 มม.(15.94x11.61x9.84 นิ้ว)



มาตรฐานความปลอดภัยความเข้ากันได้ทางแม่เหล็กไฟฟ้า

EMC ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) 2004/108/EC (สอดคล้องกับ CE)
ผลิตภัณฑ์นี้เป็นไปตาม Directive 2006/95/EC แรงดันไฟฟ้าต่ำ (ตามมาตรฐาน CE)
ความปลอดภัย IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
IEC 61010-1



ชุดทดสอบรีเลย์ป้องกันสากล RELAYSTAR-7000 ผสมผสานประสิทธิภาพที่โดดเด่นในฐานะเครื่องทดสอบรีเลย์และตัวสอบเทียบเข้ากับอุปกรณ์วัดและบันทึกแบบไฮบริด (อนาล็อก ไบนารี ข้อความ IEC 61850 GOOSE และ SV)



ชุดทดสอบรีเลย์ป้องกันสากล RELAYSTAR-7000 ผ่านการทดสอบประเภทในประเทศจีน ห้องปฏิบัติการ KETOP ได้รับการรับรองภายใต้ ISO/IEC 17025

IEC61850 ชุดทดสอบรีเลย์ป้องกัน 0   IEC61850 ชุดทดสอบรีเลย์ป้องกัน 1

IEC61850 ชุดทดสอบรีเลย์ป้องกัน 2
