IEEE C57.12.90 Transformer เปลี่ยนเครื่องวัดอัตราส่วน

Transformer เปลี่ยนเครื่องวัดอัตราส่วน

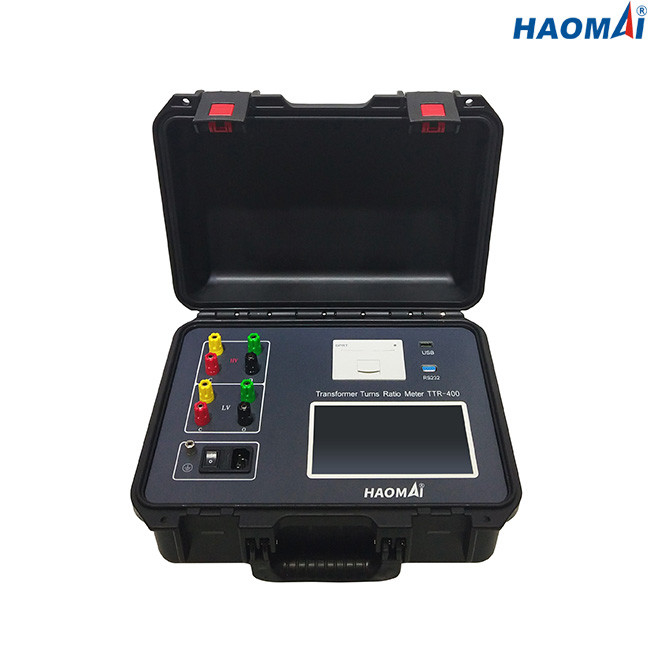

รุ่น: TTR-400

Transformer Turns Ratio Meter TTR-400 ออกแบบมาเพื่อวัดอัตราส่วนแรงดันไฟฟ้าและอัตราส่วนการหมุนของหม้อแปลงไฟฟ้าระบบจำหน่ายไฟฟ้าแบบเฟสเดียวหรือสามเฟส หรือหม้อแปลงไฟฟ้าในสถานีย่อยหรือสภาพแวดล้อมการผลิตตามมาตรฐานการทดสอบ IEC 60076 และ IEEE C57.12.90

คุณสมบัติหลัก

●การวัดอัตราส่วน อัตราส่วนแรงดัน การกระจัดเฟส

●แรงดันทดสอบตัวแปร: 0 ~ 160V

●การระบุการเชื่อมต่อที่คดเคี้ยวอัตโนมัติและการทดสอบกลุ่มเวกเตอร์

●หน้าจอสัมผัสขนาด 7 นิ้ว ใช้งานง่าย

●อินเทอร์เฟซผู้ใช้แบบง่ายสำหรับการตั้งค่าการทดสอบอย่างรวดเร็ว

●บันทึกผลการทดสอบไว้บนเครื่อง

●ดาวน์โหลดผลการทดสอบผ่านอินเทอร์เฟซ USB

●พิมพ์ผลการทดสอบผ่านเครื่องพิมพ์ในตัว

●ใช้แหล่งจ่ายไฟอินเวอร์เตอร์ที่มีความแม่นยำสามเฟสเพื่อการวัดที่แม่นยำยิ่งขึ้น

●มีการป้องกันการเชื่อมต่อย้อนกลับแรงดันสูงและต่ำและการป้องกันไฟฟ้าลัดวงจรระหว่างหม้อแปลง

●บรรจุในกล่องขนาดกะทัดรัดและทนทานสำหรับการพกพา

ข้อมูลทางเทคนิค

◇มาตรฐานการทดสอบ: IEC60076 และ IEEE C57.12.90

◇การวัดอัตราส่วน

ช่วง: 0.9-10000

ความแม่นยำ: ±0.1% @ 0.9-500

±0.2% @ 501-2000

±0.5% @ 2001-10000

◇การวัดมุมเฟส

ช่วง: ±180°

ความแม่นยำ: ±0.1°

ความละเอียด: 0.01°

◇ทดสอบแรงดันไฟฟ้า:0~160V

◇การจัดเก็บข้อมูลภายใน: มากถึง 1,000 ชุดข้อมูล

◇เครื่องพิมพ์ในตัวสำหรับพิมพ์ผลการทดสอบโดยตรง

◇แหล่งจ่ายไฟ: AC220V/230V±10%,50Hz/60Hz

◇ขนาด: 360x290x170mm(14.17x11.42x6.69 นิ้ว)

◇น้ำหนัก: 5.9 กก. (13.01 ปอนด์)

◇สภาพแวดล้อม

อุณหภูมิในการจัดเก็บ: -20 ℃ ~ 60 ℃

ความชื้น: <90%

อุณหภูมิในการทำงาน: -10 ℃ ~ 50 ℃

◇คุณสมบัติด้านความปลอดภัยและ EMC

ความปลอดภัย: ออกแบบตามมาตรฐาน IEC61010-1

EMC: อุตสาหกรรมเบา IEC 61326

Transformer Turns Ratio Meter TTR-400 เป็นเครื่องมือที่มีประสิทธิภาพสำหรับการทดสอบอัตราส่วนแรงดันไฟฟ้าและอัตราส่วนการหมุนของหม้อแปลงไฟฟ้ากำลัง

Transformer Turns Ratio Meter TTR-400 ยังสอบเทียบในห้องปฏิบัติการบุคคลที่สามที่ได้รับการรับรองภายใต้ ISO/IEC 17025

รายงานการสอบเทียบแสดงไว้ด้านล่าง
