ชุดทดสอบหม้อแปลงไฟฟ้าเครื่องมืออัตโนมัติ ISO9001 36A มัลติฟังก์ชั่น

ระบบทดสอบ CT/VT อัตโนมัติเต็มรูปแบบ

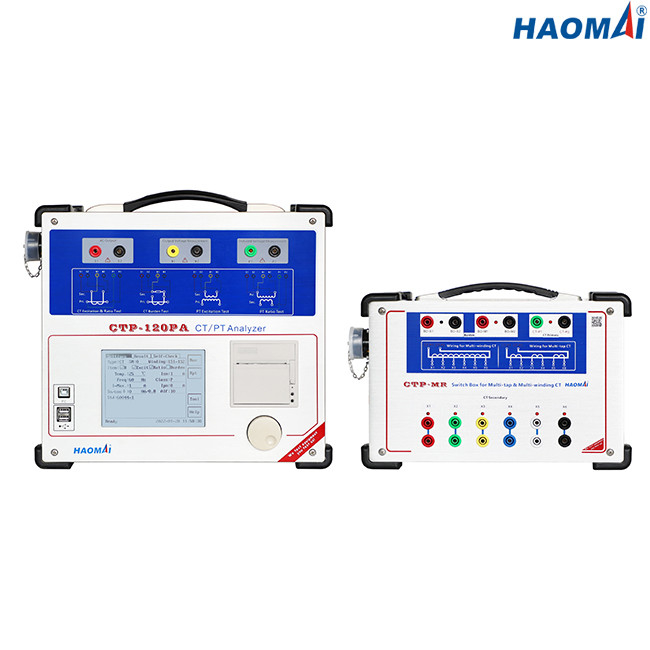

รุ่น: CTP-120PA

ระบบทดสอบ CT/VT CTP-120PA เป็นระบบทดสอบหม้อแปลงกระแสและแรงดันอัตโนมัติเต็มรูปแบบ ออกแบบมาโดยเฉพาะสำหรับการทดสอบ CTs, VTs และหม้อแปลงไฟฟ้าแบบรวม

CTP-120PA ให้การทดสอบที่เร็วขึ้น เนื่องจาก Multi-tap Switch Box ซึ่งช่วยให้สามารถเชื่อมต่อโดยตรงได้ถึง 6 ก๊อก ด้วยวิธีนี้ การเชื่อมต่อของอุปกรณ์จะทำได้เพียงครั้งเดียวและไม่จำเป็นต้องดำเนินการด้วยตนเองเพิ่มเติม

การทดสอบหลักที่ดำเนินการโดย CTP-120PA ได้แก่ การกระตุ้น ความแม่นยำ อัตราส่วนและข้อผิดพลาดของเฟส ความต้านทาน และภาระ และการทดสอบทั้งหมดจะดำเนินการในโหมดอัตโนมัติเต็มรูปแบบ โดยที่ผู้ใช้ไม่ต้องดำเนินการใดๆการทดสอบทั้งหมดดำเนินการโดยการสร้างกระแสและแรงดันไฟ

ฟังก์ชันทั้งหมดได้รับการจัดการโดยหน้าจอ TFT LCD ขนาด 5.7 นิ้วที่อ่านได้กลางแดด เมาส์โรตารีมัลติฟังก์ชั่นที่ได้รับการจดสิทธิบัตร ARM และระบบปฏิบัติการ LINUX แบบฝัง ออกแบบมาสำหรับสภาพแวดล้อมกลางแจ้งและไม่มีแล็ปท็อป

ผลการทดสอบจะถูกเก็บไว้ในหน่วยความจำภายใน และสามารถถ่ายโอนไปยังพีซีผ่าน USB แฟลชดิสก์

คุณสมบัติหลัก

●สามารถทดสอบกระแส แรงดัน และหม้อแปลงไฟฟ้าร่วมได้

●ทำการทดสอบหลัก: อัตราส่วนและข้อผิดพลาดของเฟส ขั้ว การกระตุ้น ความต้านทาน ความแม่นยำ ภาระ

●มาตรฐานการทดสอบที่เลือกได้: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Multi-tap Switch Box อธิบายพฤติกรรมของ CT

●นำเมาส์โรตารีมัลติฟังก์ชั่นที่ได้รับการจดสิทธิบัตรมาแทนที่ปุ่มกด

●ใช้หน้าจอ LCD ขนาด 5.7 นิ้วที่อ่านแสงแดดได้

●ใช้ DSP, ARM และระบบปฏิบัติการ LINUX แบบฝังตัว

●มีทั้งการทดสอบในพื้นที่และการทดสอบระยะไกลของพีซี

●ความแม่นยำในการวัดที่สูงขึ้น: 0.05%

●การล้างอำนาจแม่เหล็กอัตโนมัติของ CT

●พิมพ์ผลการทดสอบโดยตรงด้วยเครื่องพิมพ์เทอร์มอลในตัว

●สามารถดาวน์โหลดผลการทดสอบผ่าน USB flash disk

●ขนาดเล็กและน้ำหนักเบา (9 กก. / 19.84 ปอนด์) พกพาสะดวก

ข้อมูลทางเทคนิค

●มาตรฐานการทดสอบ: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●การวัดแรงดันเข่าสูงสุด: 40kV

●ช่วงเอาท์พุท:

แรงดันไฟฟ้า: 0 ~ 180V (RMS)

ปัจจุบัน: 0 ~ 12A (RMS), 36A (ค่าสูงสุด)

●ความแม่นยำในการวัดแรงดันไฟฟ้า: ±0.05%

●การวัดอัตราส่วน CT:

ช่วง: 1 ~ 30000

ความแม่นยำ: ±0.05%

●การวัดอัตราส่วน PT:

ช่วง: 1~10000

ความแม่นยำ: ±0.05%

●การวัดเฟส:

ความแม่นยำ: ±2 นาที

ความละเอียด: 0.01นาที

●การวัดค่าความต้านทานของขดลวดทุติยภูมิ:

ช่วง: 0 ~ 300Ω

ความแม่นยำ: 0.1%±1mΩ

●การวัดภาระ:

ช่วง: 0 ~ 300VA

ความแม่นยำ: 0.1%±0.1VA

●ความจุหน่วยความจำ: >3000 กลุ่มผลการทดสอบ

●พาวเวอร์ซัพพลาย

●สภาพแวดล้อม

●เบ็ดเตล็ด

ระบบทดสอบ CT/VT อัตโนมัติเต็มรูปแบบ CTP-120PA เป็นเครื่องมือทดสอบอันทรงพลังสำหรับการทดสอบหม้อแปลงกระแส หม้อแปลงแรงดัน และหม้อแปลงไฟฟ้าแบบรวม
