| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HAOMAI |
| ได้รับการรับรอง: | ISO9001:2015, Calibration Report |
| หมายเลขรุ่น: | รีเลย์สตาร์-S60 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีขนส่ง + กล่องไม้อัด |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 400 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องทดสอบรีเลย์, ชุดทดสอบรีเลย์, ชุดทดสอบการฉีดรอง | เอาท์พุทปัจจุบัน: | 6x0…30A |
|---|---|---|---|
| เอาท์พุทแรงดันไฟฟ้า: | 6x0…150V | ความถูกต้องของเอาต์พุต: | ≤0.1% สำหรับเอาต์พุต AC |
| การดำเนินการ: | โหมดท้องถิ่น + โหมดพีซี | น้ำหนัก: | 10.6 กก. (26.37 ปอนด์) |
| แสงสูง: | ระบบทดสอบรีเลย์แบบพกพา,ระบบทดสอบรีเลย์น้ำหนักเบา,IEC 61010-1 อุปกรณ์ทดสอบรีเลย์ป้องกัน |
||

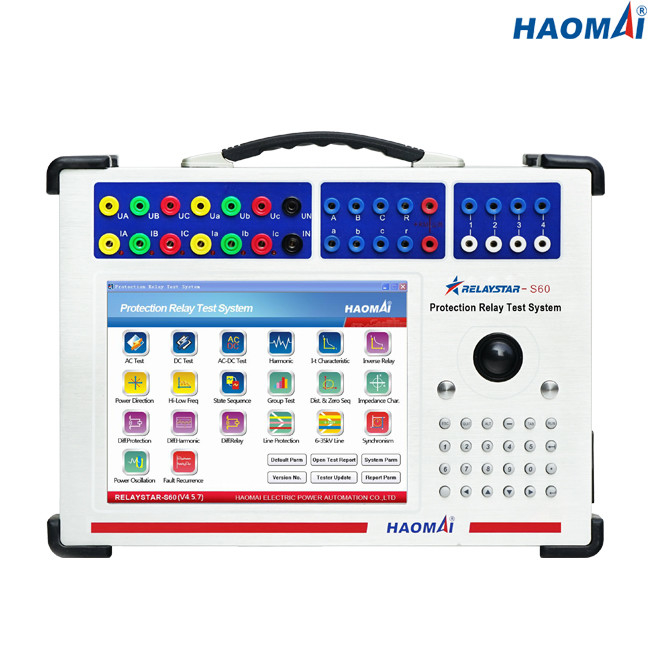

ระบบทดสอบรีเลย์ 6 เฟสแบบพกพาสะดวก
รุ่น: RELAYSTAR-S60
RELAYSTAR-S60 เป็นระบบทดสอบรีเลย์ป้องกันแบบพกพาพิเศษที่ให้การทดสอบการตรวจสอบประสิทธิภาพของรีเลย์ป้องกันไฟฟ้าเครื่องกล โซลิดสเตตและไมโครโปรเซสเซอร์ในการติดตั้งการทำงาน
RELAYSTAR-S60 เป็นชุดทดสอบที่ทนทานเหมาะสำหรับการทดสอบรีเลย์ป้องกันต่างๆ ที่ทำงานในสภาพแวดล้อมในร่มและกลางแจ้งการออกแบบตามหลักสรีรศาสตร์และรูปแบบแผงควบคุมที่ใช้งานง่ายทำให้เหมาะสำหรับผู้ใช้ครั้งแรกที่มีการฝึกอบรมเพียงเล็กน้อยหรือไม่มีเลย
คุณสมบัติหลัก:
1) กระแสไฟ 6 เฟส (6×30A) + เอาต์พุตแรงดันไฟ 6 เฟส (6×150V)
2) พีซีอุตสาหกรรมแบบฝังพร้อมหน้าจอ LCD ขนาด 10.4 นิ้ว
3) จอแสดงผลที่แผงด้านหน้าสะดวก แสดงค่าแอมพลิจูดของแรงดัน/กระแสที่ใช้งานอยู่ และค่าเฟสระหว่างการทดสอบ
4) การทดสอบอนาล็อกของอุปกรณ์ป้องกัน 1A และ 5A
5) ดำเนินการจำลองสถานะและการทดสอบชั่วคราว
6) โปรแกรมดูและเล่น COMTRADE
7) น้ำหนักเบาเพียง 10.6 กก. (26.37 ปอนด์)
ข้อมูลทางเทคนิค
เครื่องกำเนิดกระแส
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x0…30A |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…60A | |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x0…180A | |
| ดีซี(LN) | 6x0…±10 A | |
| พลัง | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x200VA ที่ 30A |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x300VA ที่ 60A | |
| ไฟฟ้ากระแสสลับ 1 เฟส (LL-LN) | 1x600VA ที่ 180A | |
| ดีซี(LN) | 6x100VA ที่ 10A | |
| ความแม่นยำ | กระแสสลับ: ±1mA(≤0.2A), ≤0.1% (0.2~30A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~10A) | ||
| ปณิธาน | 1mA | |
เครื่องกำเนิดแรงดันไฟฟ้า
| ช่วงการตั้งค่า | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x0…150V |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x0…300V | |
| ดีซี(LN) | 6x0…±160V | |
| พลัง | ไฟฟ้ากระแสสลับ 6 เฟส (LN) | 6x60VA ที่ 150V |
| ไฟฟ้ากระแสสลับ 3 เฟส (LN) | 3x100VA ที่ 300V | |
| ดีซี(LN) | 6x60VA ที่ 160V | |
| ความแม่นยำ | กระแสสลับ: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| ปณิธาน | 1mV | |
อินพุตไบนารี่
| ตัวเลข | 8 |
| ลักษณะอินพุต | การติดต่อที่ไม่ได้ใช้งานหรือการติดต่อที่ปราศจากศักยภาพ |
| ลักษณะเกณฑ์ | “0”:0～6V;“1”:12V～250V |
| แม็กซ์วัดเวลา | 999999.999s |
| ความแม่นยำของเวลา | ±1ms |
| ความละเอียดของเวลา | 1ms |
เอาต์พุตไบนารี
| ตัวเลข | 4 |
| พิมพ์ | ไม่ได้ใช้งานติดต่อ |
| ความจุแตก | 250VAC/0.5A, 250VDC/0.2A |
เครื่องกำเนิดไฟฟ้าทั่วไป
| ความถี่ | ช่วง: 0 ~ 1200Hz |
| ความแม่นยำ:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| ความละเอียด: 0.001Hz | |
| เฟส | ช่วง: -360 ° ~ +360 ° |
| ความแม่นยำ: 0.1° | |
| ความละเอียด: 0.01° | |
| ฮาร์โมนิก | ลำดับการซ้อน: 2~24 ครั้ง |
| การบิดเบือน: ≤0.5% |
พาวเวอร์ซัพพลาย
| แรงดันไฟฟ้าขาเข้าที่กำหนด | กำหนดเอง (AC 220V/230V/120V±10%, 1 เฟส) |
| ความถี่ที่กำหนด | 50/60 Hz |
| จัดอันดับปัจจุบัน | 10A ที่ 230V / 12A ที่ 115V |
| การเชื่อมต่อ | เต้ารับไฟฟ้ากระแสสลับมาตรฐาน (IEC 60320) |
สภาพแวดล้อม
| อุณหภูมิในการทำงาน | 0 ... +50 °C (+32 ... +122 °F) |
| อุณหภูมิในการจัดเก็บ | -25 ... +70 °C (-13 ... +158 °F) |
| ช่วงความชื้น | ความชื้นสัมพัทธ์ 5 ... 95 % ไม่ควบแน่น |
| การสั่นสะเทือน | IEC 60068-2-6(20m/s2 ที่ 10 ... 150 Hz) |
เบ็ดเตล็ด
| น้ำหนัก | 10.6 กก. (26.37 ปอนด์) |
| ขนาด (กว้าง x สูง x ลึก ไม่มีที่จับ) | 350×250×120มม.(13.78x9.84x4.72 นิ้ว) |
| พอร์ตเชื่อมต่อ | พอร์ต USB2.0 2 พอร์ต, พอร์ต Ethernet 1 พอร์ต |
มาตรฐานความปลอดภัยความเข้ากันได้ทางแม่เหล็กไฟฟ้า
| EMC | ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) 2004/108/EC (สอดคล้องกับ CE) |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| ความปลอดภัย | ผลิตภัณฑ์นี้เป็นไปตาม Directive 2006/95/EC แรงดันไฟฟ้าต่ำ (ตามมาตรฐาน CE) |
| IEC 61010-1 |
ระบบทดสอบรีเลย์ 6 เฟสแบบพกพา Ultraportable RELAYSTAR-S60 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการทดสอบและการว่าจ้างวิศวกรเพื่อทำการทดสอบรีเลย์การป้องกันในสถานที่ทำงาน
ระบบทดสอบรีเลย์ 6 เฟสแบบพกพาพิเศษ RELAYSTAR-S60 ค่อนข้างสะดวกในการพกพาสำหรับผู้ใช้ เนื่องจากมีขนาดเล็กเป็นพิเศษและน้ำหนักที่ต่ำกว่ามาก 10.6 กก.(26.37 ปอนด์)
ระบบทดสอบรีเลย์ 6 เฟสแบบพกพา Ultraportable RELAYSTAR-S60 สามารถทดสอบรีเลย์ป้องกันได้ทุกรุ่นและทุกประเภทตามข้อกำหนดของ ANSI/IEEE
| ANSI / หมายเลข IEEE | ชื่ออุปกรณ์หรือฟังก์ชัน |
| 2 | หน่วงเวลาจ้องมอง |
| 3 | การตรวจสอบหรือเชื่อมต่อรีเลย์ |
| 7 | รีเลย์อัตราการเปลี่ยนแปลง |
| 13 | อุปกรณ์ความเร็วซิงโครนัส |
| 15 | ความเร็วหรือความถี่ อุปกรณ์จับคู่ |
| 16 | อุปกรณ์สื่อสารข้อมูล |
| 18 | อุปกรณ์เร่งหรือลดความเร็ว |
| 21 | รีเลย์ระยะทาง |
| 24 | โวลต์ต่อเฮิรตซ์รีเลย์ |
| 25 | อุปกรณ์ตรวจสอบการซิงโครไนซ์หรือซิงโครไนซ์ |
| 27 | รีเลย์แรงดันตก |
| 30 | ผู้ประกาศข่าวรีเลย์ |
| 32 | รีเลย์ไฟฟ้าแบบมีทิศทาง |
| 36 | ขั้วหรืออุปกรณ์แรงดันโพลาไรซ์ |
| 37 | รีเลย์กระแสไฟหรืออันเดอร์พาวเวอร์ |
| 40 | สนามรีเลย์ |
| 44 | ลำดับของหน่วยเริ่มต้นรีเลย์ |
| 46 | รีเลย์กระแสสลับเฟสหรือเฟสบาลานซ์ |
| 47 | รีเลย์แรงดันไฟฟ้าลำดับเฟส |
| 48 | รีเลย์ลำดับที่ไม่สมบูรณ์ |
| 50 | กระแสไฟเกินหรืออัตราการเพิ่มขึ้นทันที |
| 51 | รีเลย์กระแสไฟเกินเวลา AC |
| 55 | เพาเวอร์แฟคเตอร์รีเลย์ |
| 59 | รีเลย์แรงดันเกิน |
| 60 | รีเลย์บาลานซ์แรงดันหรือกระแส |
| 62 | หน่วงเวลาหยุดหรือเปิดรีเลย์ |
| 66 | อุปกรณ์บากหรือจ๊อกกิ้ง |
| 67 | รีเลย์กระแสสลับทิศทางกระแสสลับ |
| 68 | Out-of-step หรือ Blocking Relay |
| 69 | อุปกรณ์ควบคุมที่อนุญาต |
| 74 | รีเลย์ปลุก |
| 76 | รีเลย์กระแสไฟตรง |
| 77 | อุปกรณ์วัดแสง |
| 78 | รีเลย์วัดมุมเฟส |
| 79 | รีเลย์ AC Recclosed |
| 81 | รีเลย์ความถี่ |
| 82 | DC Load-measure Reclosing Relay |
| 83 | Automatic Selective Control หรือ Transfer Relay |
| 85 | รีเลย์ตัวรับหรือตัวรับสายนำร่อง |
| 86 | ล็อกเอาท์รีเลย์ |
| 87 | รีเลย์ป้องกันส่วนต่าง |
| 91 | รีเลย์ทิศทางแรงดันไฟฟ้า |
| 92 | รีเลย์ทิศทางแรงดันและกำลัง |
| 94 | รีเลย์สะดุดหรือไม่มีสะดุด |
| -- | หน่วยวัดเฟสเซอร์ |
| -- | การตรวจสอบคุณภาพไฟฟ้า |
