50.27 Lb Tan Delta ชุดทดสอบหม้อแปลงไฟฟ้ากำลัง 12kV Multiphase

ระบบทดสอบปัจจัยความจุและการกระจาย

รุ่น: TDC3100

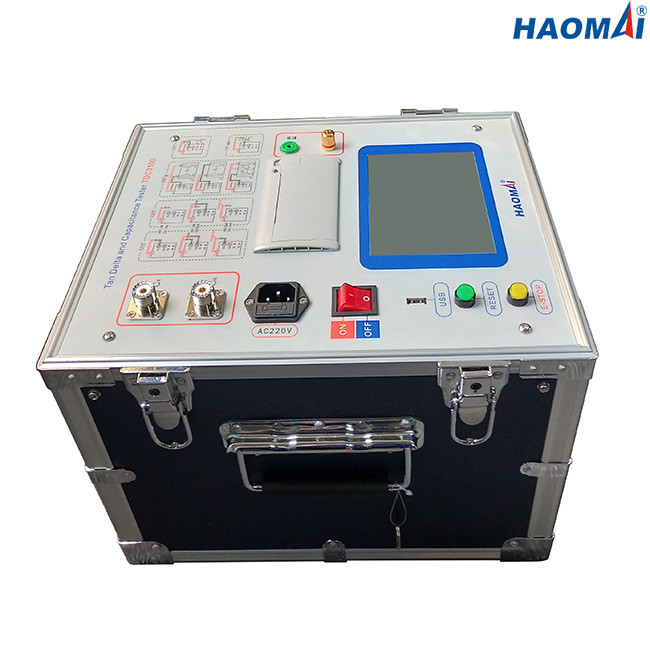

ระบบทดสอบค่าความจุและกำลัง/ตัวประกอบการกระจายตัว TDC3100 คือชุดทดสอบ C&DF เป็นระบบทดสอบอันทรงพลังสำหรับวิเคราะห์สภาพฉนวนของอุปกรณ์ไฟฟ้าแรงสูงโดยการวัดค่ากำลังไฟฟ้า/ค่าการกระจายและความจุ

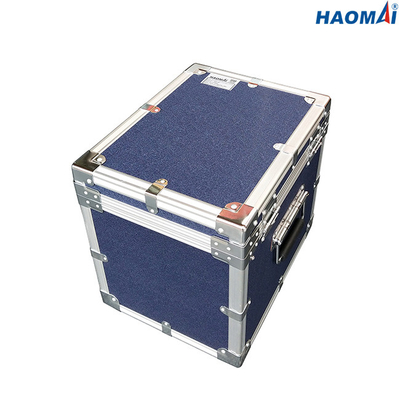

ระบบทดสอบปัจจัยด้านความจุและกำลัง/การกระจาย TDC3100 คือ 22.8 กก. (50.27 ปอนด์) ซึ่งทำให้ง่ายต่อการขนส่งไปยังสถานที่ทดสอบหน้าจอสัมผัสบนแผงของ TDC3100 ทำให้การทำงานง่ายขึ้นและเร็วขึ้น

คุณสมบัติหลัก

1) มาตรฐานการทดสอบ: IEC60247

2) โหมดการทดสอบที่เลือกได้: UST, GST, GSTg

3)10 kV ตัวประกอบกำลังฉนวน/ตัวประกอบการกระจาย (tan∂) การวัด

4) การวัดความจุสูงถึง 60 nF ที่ 12 kV

5) มีการทดสอบอัตราส่วน CVT (เหมาะสำหรับ CVT ที่มีระดับความแม่นยำ 1.0 หรือ 3.0)

6)วงจรป้องกันสัญญาณรบกวนสำหรับการทดสอบภายใต้สภาวะการรบกวนหรือสัญญาณรบกวนที่รุนแรง

7) หน้าจอสัมผัสเพื่อการใช้งานที่ง่ายและรวดเร็ว

8)เครื่องพิมพ์ความร้อนในตัวสำหรับพิมพ์ผลการทดสอบโดยตรง

ข้อมูลทางเทคนิค

●มาตรฐานการทดสอบ: IEC60247

●เอาต์พุต HV ภายใน: 0.5 ~ 12kV

ความถูกต้องของเอาต์พุต: ± (อ่าน× 1%)

ความละเอียด: 100V

กระแสไฟขาออกสูงสุด: 200mA

ความจุ: 2000VA

●แหล่งพลังงานกระตุ้นตัวเอง: AC 0~50V/15A

●Dissipation Factor(tgδ) การวัด

ช่วงการวัด: ไม่จำกัด

ความแม่นยำ: ±(การอ่าน×1%+0.040%)

ความละเอียด: 0.001%

●การวัดความจุ (Cx)

ช่วงการวัด: 15pF < Cx < 300nF

Cx < 60nF @ 12kV

Cx < 150nF @5kV

Cx < 300nF @ 1kV

Cx <300nF สำหรับการทดสอบ CVT

ความแม่นยำ: ±(การอ่าน×1%+1.00pF)

ความละเอียด: 0.001pF (4 ดิจิตอลที่ถูกต้อง)

●การทดสอบอัตราส่วน CVT (เหมาะสำหรับ CVT ที่มีระดับความแม่นยำ 1.0 หรือ 3.0)

ช่วงการวัด: 10 ~ 10000

ความแม่นยำ: 1%

●ความถี่

ความถี่เดียว: 50Hz หรือ 60Hz

ความถี่ตัวแปร: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●เครื่องพิมพ์ความร้อนในตัวสำหรับพิมพ์ผลการทดสอบ

●อินเทอร์เฟซ USB สำหรับเก็บข้อมูลการดาวน์โหลดผลการทดสอบ

●การจัดเก็บข้อมูล: สามารถจัดเก็บผลการทดสอบ 200 รายการลงในเครื่องทดสอบ

●แหล่งจ่ายไฟ: กำหนดเองได้ (AC 220V/230V/120V/127V±10%, 1 เฟส), 50Hz/60Hz

●สภาพแวดล้อม

อุณหภูมิในการจัดเก็บ: -20 ℃ ~ 60 ℃

อุณหภูมิในการทำงาน: -10 ℃ ~ 50 ℃

ความชื้น: <90%

●เบ็ดเตล็ด

มิติของโฮสต์:350x270mx270mm(13.78x10.62x10.63 นิ้ว)

น้ำหนักของโฮสต์: 22.8 กก. (50.27 ปอนด์)

● คุณสมบัติด้านความปลอดภัยและ EMC

ความปลอดภัย: ออกแบบตามมาตรฐาน IEC61010-1

EMC: อุตสาหกรรมเบา IEC 61326

ระบบทดสอบค่าความจุและกำลัง/การกระจายตัว TDC3100 (ชุดทดสอบ C&DF) TDC3100 เป็นเครื่องมือทดสอบที่เชื่อถือได้สำหรับการทดสอบค่าปัจจัยการกระจาย (tgδ) ตัวประกอบกำลัง (PF) และความจุ (Cx) ของหม้อแปลง เบรกเกอร์วงจร เครื่องหมุน สายเคเบิล CVT เป็นต้น ..
