รีเลย์มือถือ IEC 61850 ระบบทดสอบน้ำหนักเบาพิเศษ

เครื่องวิเคราะห์ IEC 61850 แบบใช้มือถือ

รุ่น: NSA-60

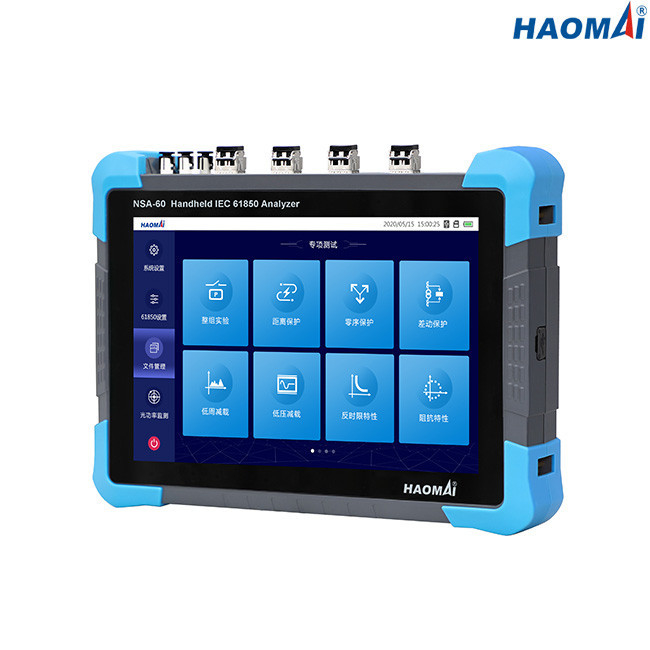

เครื่องวิเคราะห์ IEC 61850 แบบใช้มือถือ NSA-60 เป็นไปตามมาตรฐาน IEC61850 และใช้สำหรับการทดสอบอุปกรณ์ป้องกัน การผสานหน่วย และ IED ในสถานีย่อยอัจฉริยะอย่างรวดเร็วมีการใช้กันอย่างแพร่หลายในการดีบักภาคสนาม การดีบักร่วมของระบบ การบำรุงรักษาข้อบกพร่อง และโอกาสอื่นๆ

เครื่องวิเคราะห์ IEC 61850 แบบใช้มือถือ NSA-60 เป็นเครื่องวิเคราะห์เครือข่ายแบบพกพาที่มีหน้าจอสัมผัสขนาด 10.1 นิ้ว เพื่อให้วิศวกรสามารถนำไปยังที่ต่างๆ ในสถานีย่อยเพื่อตรวจสอบ IED เท่านั้น ไม่จำเป็นต้องใช้ชุดทดสอบและแล็ปท็อปที่ซับซ้อน และอุปกรณ์เสริมการทดสอบอื่นๆ

NSA-60 มีโมดูลการทดสอบหลายโมดูลสำหรับการทดสอบรีเลย์การป้องกันขั้นพื้นฐาน การทดสอบ MU ที่แตกต่างกัน การส่งและรับ SV/GOOSE การนำเข้าและวิเคราะห์ไฟล์ SCD เป็นต้น

NSA-60 สามารถใช้เป็นเครื่องมือมัลติฟังก์ชั่นในสถานีย่อยอัจฉริยะ รวมถึงการส่งและรับ GOOSE, SV, การเพิ่มกระแสการรับส่งข้อมูลไปยัง IED อื่นๆ, การตรวจสอบการหน่วงเวลา MU, การวัดกำลังไฟเบอร์ของพอร์ตไฟเบอร์ ฯลฯ

คุณสมบัติหลัก

●ใช้ฮาร์ดแวร์ SOC และแพลตฟอร์มระบบ Linux ที่พัฒนาขึ้น

●สามารถจำลองข้อความประเภทต่างๆ ที่สอดคล้องกับ IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3

●รับและส่งข้อความดิจิตอลออปติคอล 4 ช่องพร้อมกัน

●เอาต์พุตซิงโครนัสของพอร์ตออปติคัลที่แตกต่างกันถึง 0μs และการกระจายตัวอย่าง SV น้อยกว่า 1μs

●ตระหนักถึงการกำหนดค่าอัตโนมัติ รองรับการนำเข้าไฟล์ SCD การแสดงไดอะแกรมทอพอโลยี และการเปรียบเทียบไฟล์

●รองรับ MU ล่าช้าและการทดสอบการซิงโครไนซ์เวลา MU ที่แตกต่างกัน

●รองรับการตรวจจับการเชื่อมต่อแบบอนุกรมและค่าสุ่มตัวอย่าง SV เอาต์พุตฮาร์มอนิกซ้อน

●มีประเภทข้อความและฟังก์ชั่นตรวจสอบการจราจร

●รองรับการบันทึกข้อความผิดปกติชั่วคราว

●มีฟังก์ชั่นการวัดกำลังแสง

●การทดสอบ AC ในตัว การทดสอบ Sate Sequence เป็นต้น โมดูลการทดสอบสำหรับการทดสอบรีเลย์ป้องกัน

●4 อินพุตไบนารี่ + 4 เอาต์พุตไบนารี, เอาต์พุตซิงโครนัสล่าช้า <20μs

●สามารถจำลองไคลเอ็นต์ MMS และเซิร์ฟเวอร์ สนับสนุนการตรวจสอบการประเมินค่าของอุปกรณ์ป้องกัน การตรวจสอบและการทำงานของสถานะการตั้งค่าและสถานะฟังก์ชันการป้องกัน สนับสนุนการจำลองอุปกรณ์ IED เดียวหรือมากกว่า รับรู้การส่งข้อความระยะไกลและข้อมูลทางไกลพร้อมกัน

ข้อมูลทางเทคนิค

อินเทอร์เฟซการสื่อสารด้วยไฟเบอร์

◆พารามิเตอร์ไฟเบอร์พอร์ตอนุกรมออปติคัล: หลายโหมด, อินเทอร์เฟซ ST, ความยาวคลื่น 850nm

◆พารามิเตอร์ไฟเบอร์พอร์ตออปติคัลอีเทอร์เน็ต: หลายโหมด, อินเทอร์เฟซ LC, ความยาวคลื่น 1310nm

◆กำลังส่ง: ≥-15dBm

◆รับความไว: ≤-30dBm

◆พอร์ตเครือข่ายออปติคัลอิสระ 100M 4 กลุ่ม รองรับข้อความ IEC61850-9-1/2 SM และ GOOSE

◆พอร์ตอนุกรมออปติคัลมัลติเพล็กซ์รองรับการรับและส่งข้อความดิจิตอลออปติคัล FT3 / FT3LE การรับและส่งรหัส IRIG-B และฟังก์ชั่นการจับเวลา PPS

◆พอร์ตการวัดพลังงานแสงอีเธอร์เน็ตสำหรับการวัดลิงค์ออปติคัลและการทดสอบฟังก์ชั่นการวินิจฉัย

ไบนารีอินพุต/เอาต์พุต

◆อินพุตไบนารี: 4

◆เอาต์พุตไบนารี:4

เบ็ดเตล็ด

◆ขนาด: 235mm×175mm×50mm(LxWxH)

◆น้ำหนัก: 2.0กก.

พาวเวอร์ซัพพลาย

◆แบตเตอรี่ลิเธียมในตัว (9600mAh)

◆เครื่องชาร์จ: อินพุต 100 ~ 240VAC, 50/60Hz

สภาพแวดล้อม

◆อุณหภูมิการทำงานปกติ: -5~45℃

◆ขีดจำกัดอุณหภูมิในการทำงาน: -10~50℃

◆การจัดเก็บและการขนส่ง: -25~70℃

◆ความชื้นสัมพัทธ์: 5%~95%

◆กดบรรยากาศ: 86~106KPa

เครื่องวิเคราะห์ IEC 61850 แบบใช้มือถือ NSA-60 เป็นเครื่องมือทดสอบที่ทรงพลังในสถานีย่อยอัจฉริยะ
