เครื่องวิเคราะห์การตอบสนองความถี่กวาด 20dB

เครื่องวิเคราะห์การตอบสนองความถี่กวาด

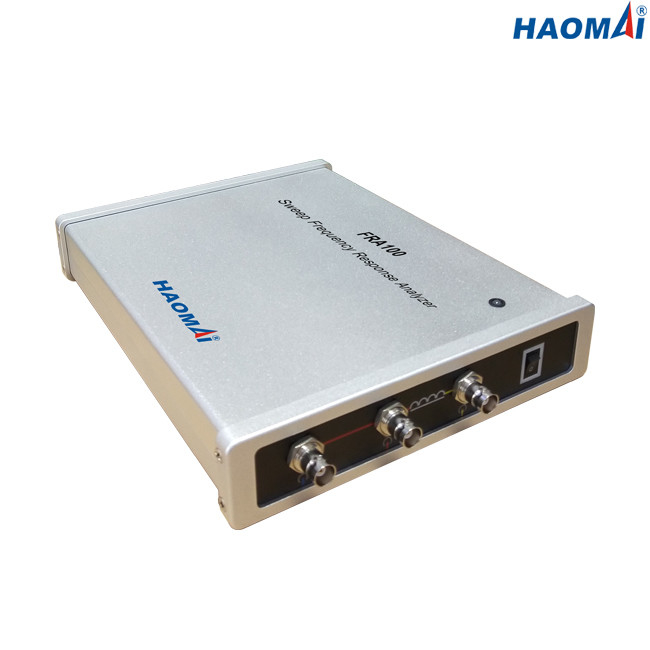

รุ่น: FRA100

เครื่องวิเคราะห์การตอบสนองความถี่การกวาด FRA100 ใช้วิธี SFRA (การวิเคราะห์การตอบสนองความถี่การกวาด) และวัดฟังก์ชันการถ่ายโอนทางไฟฟ้าในช่วงความถี่กว้างตรวจจับข้อบกพร่องของขดลวดและข้อบกพร่องในแกนแม่เหล็ก ซึ่งช่วยปรับปรุงความน่าเชื่อถือของหม้อแปลง ลดต้นทุนการบำรุงรักษา และป้องกันความล้มเหลวที่มีค่าใช้จ่ายสูง

เครื่องวิเคราะห์การตอบสนองความถี่ Sweep FRA100 ตรงตามข้อกำหนดใน Cigre Brochure 342,2008 การประเมินสภาพทางกลของขดลวดของหม้อแปลงไฟฟ้าโดยใช้ FRA และ DL/T 911-2016 มาตรฐานของจีน, FRA เกี่ยวกับการเปลี่ยนรูปของขดลวดของหม้อแปลงไฟฟ้า ตลอดจนมาตรฐานสากล IEC60076-18:2012

คุณสมบัติหลัก

●ใช้ SFRA(Sweep Frequency Response Analysis) เพื่อทดสอบความผิดปกติของขดลวดโดยการวัดลักษณะการตอบสนองของแอมพลิจูด-ความถี่ของขดลวดแต่ละอันของหม้อแปลงไฟฟ้ากำลัง

●การวัดอย่างรวดเร็ว: เวลาในการวัดของขดลวดเดี่ยวน้อยกว่า 2 นาที

●ความแม่นยำของความถี่สูง: ≤0.001%

●คะแนนกวาดสูงสุด 50,000

●การสังเคราะห์ความถี่ดิจิตอลเพื่อให้มั่นใจถึงความเสถียรของความถี่ที่สูงขึ้น

●การแยกแรงดันไฟฟ้า 5000V เพื่อปกป้องแล็ปท็อปอย่างเต็มที่

●สามารถโหลดเส้นโค้งได้ 9 เส้นพร้อมกันและคำนวณพารามิเตอร์ของแต่ละเส้นโค้งโดยอัตโนมัติเพื่อวินิจฉัยความผิดปกติของขดลวดและให้ข้อสรุปอ้างอิง

●ซอฟต์แวร์วิเคราะห์มีฟังก์ชันที่มีประสิทธิภาพซึ่งสามารถตอบสนองความต้องการของมาตรฐานจีน DL/T 911-2016 และมาตรฐานสากล IEC60076-18:2012

●การจัดการซอฟต์แวร์มีความเป็นมนุษย์สูงและมีสติปัญญาสูงผู้ใช้เพียงคลิกปุ่มเดียวเพื่อทำการวัดทั้งหมดหลังจากตั้งค่าพารามิเตอร์แล้ว

●ขนาดเล็กและน้ำหนักเบา (2.3 กก. / 5.07 ปอนด์) พกพาสะดวก

ข้อมูลทางเทคนิค

◇ส่วนการวัด

วิธีทดสอบ: SFRA (การวิเคราะห์การตอบสนองความถี่กวาด)

ช่วงความถี่: 10Hz–10MHz

ความละเอียดความถี่: < 0.01%

ความถี่ไม่ถูกต้อง: ≤0.001%

จำนวนคะแนน: ค่าเริ่มต้น 600 ผู้ใช้เลือกได้

สูงสุด50,000 คะแนน ผู้ใช้กำหนด

เวลาในการวัด: 1-2 นาทีสำหรับม้วนเดียว

ระยะห่างจุด: ลอการิทึมหรือเชิงเส้น

การตั้งค่าการกวาด: การตั้งค่าส่วนบุคคลสำหรับแถบความถี่ที่ลูกค้ากำหนดมาตราส่วนเชิงเส้นหรือลอการิทึม

ช่วงไดนามิก: -120dB ~ 20dB

ความไม่ถูกต้อง: ±0.1 dB จาก +10 dB ลงไปที่ -50 dB

±0.5 dB ลงไปที่ -80 dB

±1 dB ลงไปที่ -100 dB

การสื่อสารด้วยพีซี: USB

ซอฟต์แวร์: เหมาะสำหรับ Windows XP/7/8/10

มาตรฐาน: เป็นไปตามข้อกำหนดใน Cigré Brochure 342, 2008 การประเมินสภาพทางกลของขดลวดของหม้อแปลงไฟฟ้าโดยใช้ FRA DL/T 911-2004, FRA ว่าด้วยการเปลี่ยนรูปของขดลวดของหม้อแปลงไฟฟ้า ตลอดจนมาตรฐานสากล IEC60076-18:2012

◇เอาต์พุตแบบอะนาล็อก

Channel: 1

แรงดันไฟฟ้าที่สอดคล้อง: 0.50-25 Vp-p ปรับอัตโนมัติในการทดสอบ

แรงดันการวัดที่ 50 Ω: 0.25-12.5 Vp-p

อิมพีแดนซ์เอาต์พุต: 50 Ω

ช่วงความถี่: 10Hz–10MHz

ทิศทางการกวาด: ต่ำไปสูง

◇อินพุตแบบอะนาล็อก

Channels: 2

สุ่มตัวอย่าง: พร้อมกัน

ช่วงความถี่: 10Hz-10MHz

อิมพีแดนซ์อินพุต: 1 MΩ

อัตราการสุ่มตัวอย่าง: 100 MS/s

◇ความต้องการของพีซี (ไม่รวมพีซี)

ระบบปฏิบัติการ: Windows XP/7/8/10

หน่วยประมวลผล: Pentium 500 MHz หรือสูงกว่า

หน่วยความจำ: 256 Mb RAM หรือมากกว่า

ฮาร์ดไดรฟ์: ขั้นต่ำ 30 Mb ฟรี

อินเทอร์เฟซ: USB

◇ทั่วไป

แหล่งจ่ายไฟ AC สำหรับอะแดปเตอร์: 100-240V AC, 50/60Hz

แหล่งจ่ายไฟ DC สำหรับเครื่องมือ: 12V DC

ขนาด: 238 x 184 x 40 มม. (9.37” x 7.24” x 1.57”)

น้ำหนัก: 2.3 กก. (5.07 ปอนด์)

สภาพแวดล้อม

ขอบเขตการใช้งาน: เครื่องมือนี้มีไว้สำหรับใช้ในสถานีไฟฟ้าแรงสูงขนาดกลางและแรงดันสูง และสภาพแวดล้อมทางอุตสาหกรรม

อุณหภูมิในการจัดเก็บ: -20°C ถึง 70°C (-4°F ถึง +158°F)

อุณหภูมิในการทำงาน: -20°C ถึง +50°C (-4°F ถึง +122°F)

ความชื้น: < 95% RH ไม่กลั่นตัว

คุณสมบัติด้านความปลอดภัยและ EMC

ความปลอดภัย: ออกแบบตามมาตรฐาน IEC61010-1, 2006/95/EC

อีเอ็มซี: 2004/108/EC

เครื่องวิเคราะห์การตอบสนองความถี่ Sweep FRA100 เป็นเครื่องมือในอุดมคติสำหรับการตรวจจับการเปลี่ยนแปลงทางกลและทางไฟฟ้าของส่วนประกอบแกนและขดลวดของหม้อแปลงไฟฟ้ากำลัง
